InLine Installationskabel Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200MHz B2ca 25m

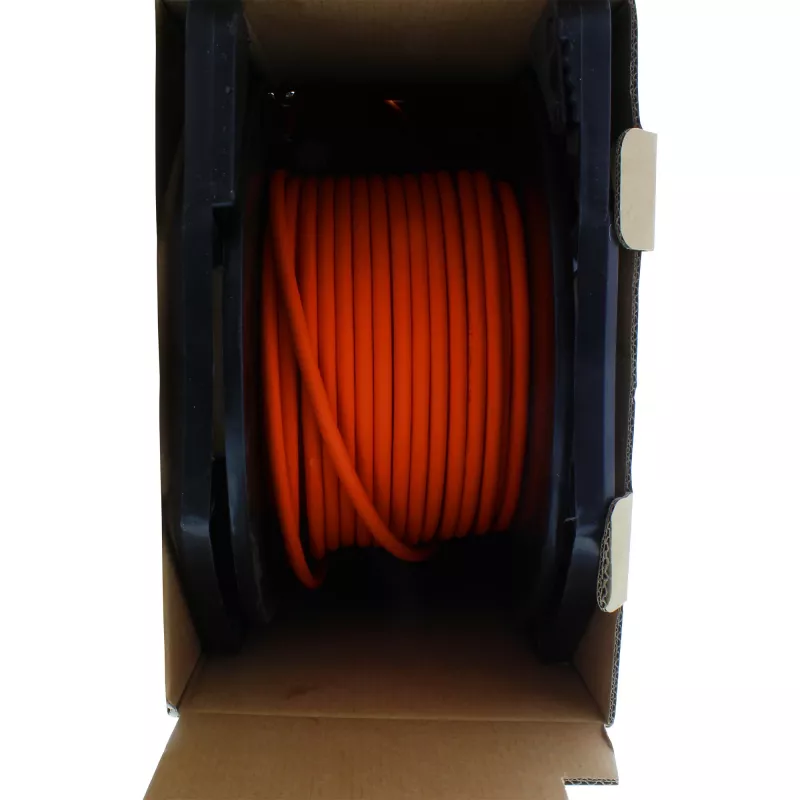

Das InLine Installationskabel Cat.7a S/FTP (4x2x0.58 AWG23) wird auf einer Kunststoffspule geliefert, die in einer verstärkten Karton-Trommelbox fixiert ist, um ein einfaches, verhedderungsfreies Abziehen der benötigten Länge zu ermöglichen. Diese Verpackung schützt das Kabel während Transport und Lagerung, reduziert den Handhabungsaufwand vor Ort und macht das Produkt leicht tragbar und stapelbar. Das Kabel ist für die strukturierte Gebäudeverkabelung konzipiert und unterstützt Datenübertragungen bis zu 10 Gbit/s mit einem Frequenzbereich bis zu 1200 MHz.

Vorteile

Die Trommelbox ermöglicht eine einfache Handhabung auf Baustellen ohne zusätzliche Abwickelvorrichtungen, was dazu beiträgt, Arbeits- und Gerätekosten zu senken. Die Verpackung ist leicht und stapelbar für bequemen Transport und Paketversand. Der Kartonschutz minimiert Verschmutzungen und Transportschäden, und die Restlängenmarkierung am Kabel vereinfacht präzises Schneiden und die Installation kürzerer Längen.

Geeignet für

• Strukturierte Netzwerkinstallationen in Geschäfts- und Wohngebäuden
• High-Speed-Ethernet bis zu 10 Gbit/s
• Lange Strecken, bei denen eine organisierte Kabelausgabe erforderlich ist
• Installationen, die LSZH- (halogenfreie) Ummantelung und Brandklasse B2ca erfordern

Technische Spezifikationen

• Kabeltyp: Cat.7a S/FTP Installationskabel
• Aufbau: 4x2xAWG23/1 PIMF (0,58 mm²) mit Kupfer-Vollleitern
• Bandbreite: bis zu 1200 MHz; geeignet bis zu 10 Gbit/s
• Impedanz: 100 Ω; DC-Widerstand: max. 93,8 Ω/km
• Gesamtgeflechtschirmung und Folie um Paare (S/FTP)
• Mantel: halogenfrei LSZH; Farbe: Orange
• Kabeldurchmesser: ca. 7,8 mm
• Temperaturbereich: Installation 0 °C bis 50 °C; Betrieb -20 °C bis 60 °C; Lagerung -20 °C bis 50 °C
• Brandverhalten: B2ca nach EN 50575:2014/A1:2016
• Verpackung/Längen: Trommelbox verfügbar für 50 m, 100 m, 300 m; 500 m auf Trommel geliefert; 10 m und 25 m im Karton geliefert

Anwendung

Stellen Sie die Trommelbox auf eine stabile Oberfläche und rollen Sie das Kabel von der Kunststoffspule auf die benötigte Länge ab, wobei Sie die Restlängenmarkierung zur genauen Messung verwenden. Schneiden Sie das Kabel mit geeignetem Werkzeug und terminieren Sie es mit kompatiblen RJ45-Steckern oder Keystone-Buchsen nach den Standard-Abschlussverfahren für S/FTP Cat.7a-Kabel. Beachten Sie den empfohlenen Installationstemperaturbereich und vermeiden Sie enge Biegungen oder Quetschungen während der Verlegung, um die elektrische Leistung zu erhalten.

Empfehlungen

Führen Sie nach der Terminierung Tests mit einem zertifizierten Kabeltester durch, um Durchgang, Paarintegrität und Fremdübersprechen zu überprüfen. Lagern Sie die Trommelbox an einem trockenen, temperierten Ort innerhalb des angegebenen Lagertemperaturbereichs und schützen Sie das Kabel bei längerer Lagerung im Freien vor direkter UV-Strahlung.
