InLine Installationskabel Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200MHz B2ca 10m

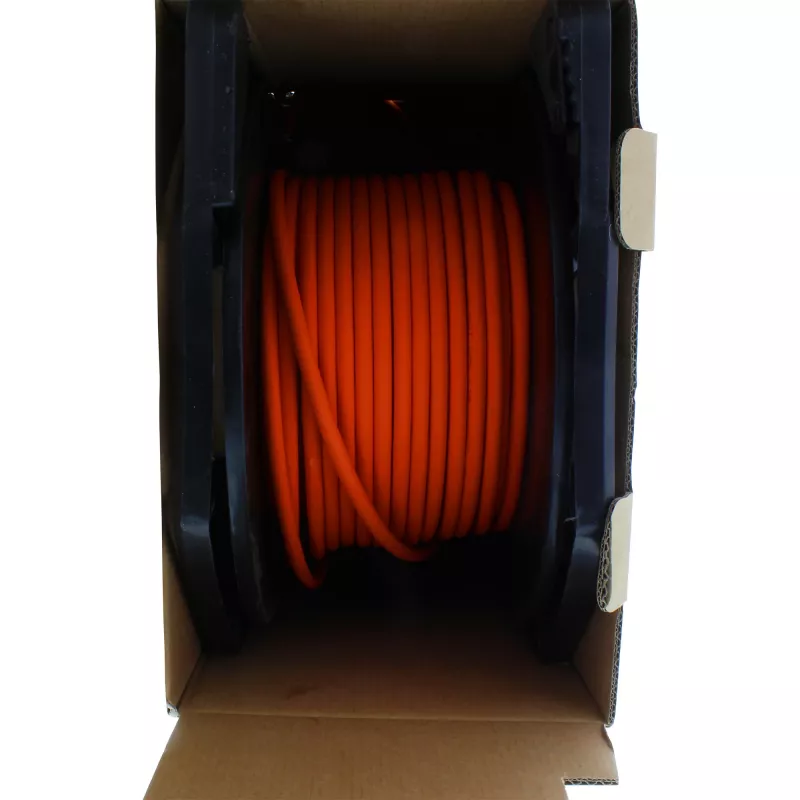

Das InLine Installationskabel Cat.7a S/FTP wird auf einer Kunststoffspule in einer verstärkten Karton-Trommelbox geliefert, die ein einfaches, verwicklungsfreies Entnehmen der benötigten Länge ermöglicht. Der orangefarbene Mantel ist halogenfrei (LSZH) und das Kabel ist für den Installationseinsatz mit einer Restmeteranzeige auf dem Kabel ausgelegt. Die verfügbare Verpackung hängt von der Länge ab: Die Trommelbox wird für 10 m, 25 m, 50 m, 100 m und 300 m Bündel verwendet, während 500 m auf einer Trommel geliefert werden.

Vorteile

Die Trommelbox ermöglicht eine einfache Handhabung vor Ort ohne zusätzliche Abrollvorrichtungen, reduziert Transportschäden und Verschmutzung, indem das Kabel in der Kartonverpackung geschützt wird, und senkt die Schneidkosten für kleine Mengen. Die Verpackung ist handlich, stapelbar und leicht, was den Transport erleichtert und den Versand per Paketdienst ermöglicht, wenn zutreffend.

Geeignet für

• Festinstallation in Gebäuden und strukturierte Verkabelungssysteme
• High-Speed-Ethernet bis zu 10 Gbit/s
• Umweltsensible Installationen, die einen LSZH-Mantel erfordern

Technische Daten

• Typ: Cat.7a S/FTP Installationskabel
• Aufbau: 4x2xAWG23/1 PIMF (0,58 mm²), Paare in Metallfolie mit Gesamtgeflecht
• Bandbreite: bis zu 1200 MHz
• Datenrate: geeignet bis zu 10 Gbit/s
• Adern: Vollkupfer
• Impedanz: 100 Ω
• Gleichstromwiderstand: max. 93,8 Ω/km
• Mantel: halogenfrei LSZH, Farbe orange
• Kabeldurchmesser: ca. 7,8 mm
• Temperaturbereiche: Installation 0 °C bis 50 °C, Betrieb -20 °C bis 60 °C, Lagerung -20 °C bis 50 °C
• Brandverhalten: B2ca nach EN 50575:2014/A1:2016

Verwendung

Packen Sie die Trommelbox auf einer stabilen Oberfläche aus und ziehen Sie das Kabel von der Spule auf die gewünschte Länge, wobei Sie die auf dem Mantel aufgedruckte Restmeteranzeige zur Messung verwenden. Befestigen Sie das Kabel gemäß den örtlichen Installationsstandards und führen Sie es nach Bedarf durch Kanäle oder Kabelrinnen. Terminieren Sie es mit geeigneten Steckverbindern oder Patchpanels, die für Cat.7a ausgelegt sind; stellen Sie eine korrekte Schirmterminierung für S/FTP-Aufbau sicher, um die Leistung zu erhalten.

Empfehlungen

Halten Sie das Kabel innerhalb der angegebenen Installations- und Betriebstemperaturbereiche, vermeiden Sie scharfe Biegungen unter dem minimalen Biegeradius des Kabels und schützen Sie den Mantel während der Installation vor mechanischen Beschädigungen. Befolgen Sie für permanente Verbindungen die Standards für Erdung und Schirmung, um die Signalintegrität zu bewahren.
