InLine Installationskabel Cat.7a, S/FTP (PiMF) 4x2x0,58 AWG23 1200MHz B2ca 100m

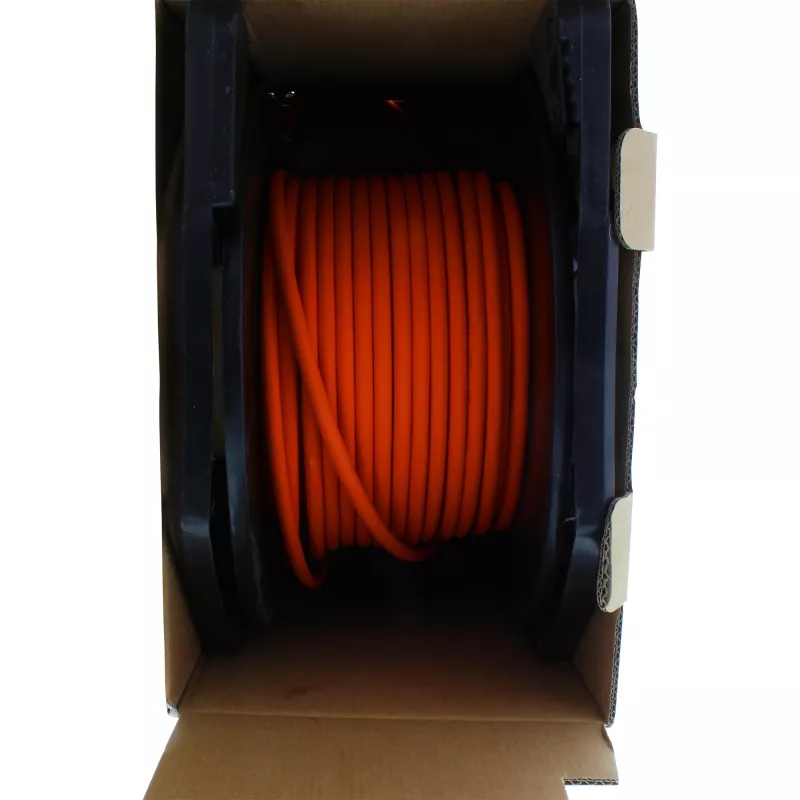

Das InLine Installationskabel Cat.7a S/FTP PiMF 4x2x0,58 AWG23 (100 m) wird auf einer Kunststoffspule geliefert, die in einer verstärkten Kartontrommelbox gesichert ist, um ein einfaches, verhedderungsfreies Abziehen der benötigten Länge zu ermöglichen. Das orangefarben ummantelte Vollkupferkabel ist für den Installationseinsatz konzipiert und unterstützt Frequenzen bis 1200 MHz sowie Datenraten bis zu 10 Gbit/s. Die Trommelbox enthält eine Restmeteranzeige auf dem Kabel und die Brandverhaltensklassifizierung B2ca gemäß EN 50575:2014/A1:2016.

Vorteile

Die Trommelbox ermöglicht Kosteneinsparungen durch einfache Handhabung vor Ort ohne zusätzliche Abwickelgeräte, bietet eine handliche und stapelbare Verpackung für den bequemen Transport in Baufahrzeugen und hat ein geringes Gewicht, das für den Paketversand geeignet ist. Die kartonverstärkte Box verhindert Verschmutzungen und Transportschäden, die bei losen Kabelrollen auftreten können, und reduziert die Schnittkosten für kleine Mengen. Die Restmetermarkierung auf dem Kabel vereinfacht die Längenmessung bei der Installation.

Geeignet für

• Hochgeschwindigkeits-Netzwerkinstallationen in Büros und Rechenzentren
• Strukturierte Verkabelung und Backbone-Strecken bis zu 10 Gbit/s
• Professionelle Installationsprojekte, die geschützten Transport und einfaches Abwickeln erfordern

Wichtige Spezifikationen

• Typ: Installationskabel, Cat.7a S/FTP PiMF
• Leiter: 4x2x AWG23 (0,58 mm Ader), Vollkupferadern
• Bandbreite: bis zu 1200 MHz
• Datenrate: geeignet bis zu 10 Gbit/s
• Impedanz: 100 Ω
• Gleichstromwiderstand: max. 93,8 Ω/km
• Schirmung: Paare in Metallfolie (PiMF) mit Gesamtgeflechtschirmung
• Mantel: halogenfrei (LSZH), Farbe: Orange
• Kabeldurchmesser: ca. 7,8 mm
• Temperaturen: Installation 0 bis 50 °C; Betrieb -20 bis 60 °C; Lagerung -20 bis 50 °C
• Verpackung: Kunststoffspule, fixiert in verstärkter Kartontrommelbox; Restmeteranzeige auf dem Kabel
• Brandverhalten: B2ca (EN 50575:2014/A1:2016)
• Verfügbare Trommel-/Boxlängen: 10 m, 25 m (Box), 50 m, 100 m, 300 m (Trommelbox); 500 m auf Trommel geliefert

Anwendung

Ziehen Sie das Kabel aus der Trommelbox, indem Sie die benötigte Länge von der Kunststoffspule abziehen, während die Spule im Karton gesichert bleibt, um ein Verheddern zu verhindern. Nutzen Sie die auf dem Kabel aufgedruckte Restmeteranzeige, um Längen ohne zusätzliche Werkzeuge zu messen. Terminieren und installieren Sie das Kabel gemäß den Standard-Installationspraktiken für Cat.7a, wobei die ordnungsgemäße Schirmungsbehandlung und Erdung, wo erforderlich, zu beachten ist. Biegen Sie das Kabel nicht über den empfohlenen Biegeradius hinaus und halten Sie die Temperaturgrenzen während der Installation ein.

Empfehlungen

Für zuverlässige Leistung lagern und installieren Sie das Kabel innerhalb der angegebenen Temperaturbereiche, halten Sie den LSZH-Mantel sauber von Baustellenverunreinigungen und vermeiden Sie übermäßige mechanische Beanspruchung beim Ziehen. Verwenden Sie eine geeignete Erdung für die Gesamtschirmung und halten Sie die vom Hersteller empfohlenen Biegeradien und Zugkraftgrenzen während der Installation ein.
