InLine Installationskabel Cat.7a, S/FTP (PiMF) 4x2x0,58 AWG23 1200 MHz B2ca 500 m

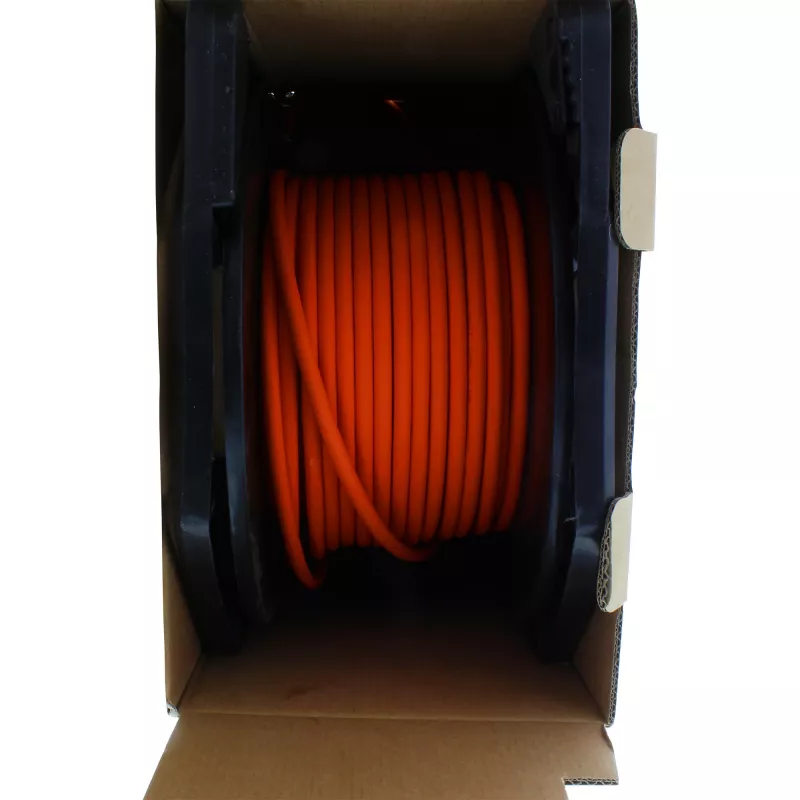

Das Installationskabel wird in einer Trommelbox geliefert, die ein bequemes Entnehmen der benötigten Länge ermöglicht. Das Kabel ist auf einer Kunststoffspule aufgewickelt, die in einem verstärkten Karton fixiert ist, um ein verhedderungsfreies Abrollen zu gewährleisten und das Kabel während Transport und Lagerung zu schützen. Das InLine Cat.7a S/FTP Installationskabel unterstützt bis zu 1200 MHz und Datenraten bis zu 10 Gbit/s, verfügt über Vollkupferleiter, einen Gesamtgeflechtschirm mit paarweiser Metallfolie (S/FTP) und einen halogenfreien LSZH-Mantel in Orange. Das gelieferte Produkt für die 500-m-Länge befindet sich auf einer Trommel; kürzere Bündelverpackungsoptionen umfassen eine Boxverpackung für 10 m und 25 m sowie Trommelboxen für 50 m, 100 m und 300 m.

Vorteile

Die verstärkte Trommelbox reduziert den Handhabungsaufwand vor Ort, da kein zusätzliches Abrollgerät erforderlich ist, und verringert Transportschäden sowie Verschmutzung, indem das Kabel durch die Kartonverpackung geschützt wird. Die Verpackung ist leicht und stapelbar für einfacheren Transport und Lagerung, und die Restmeteranzeige auf dem Kabel hilft, Schnittfehler zu vermeiden und Abfall bei kleinen Längenanforderungen zu reduzieren. Der Kabelaufbau bietet eine stabile Impedanz und eine effektive Schirmung zur Minimierung von Störungen.

Geeignet für

• Strukturierte Gebäudeverkabelung und Installationen über lange Strecken (500-m-Trommeln)
• Hochgeschwindigkeits-Ethernet bis zu 10 Gbit/s und Anwendungen bis zu 1200 MHz
• Umgebungen, die LSZH-Mantelmaterialien (halogenfrei) erfordern
• Installationsszenarien, bei denen eine geschützte, verhedderungsfreie Kabelausgabe erforderlich ist

Wichtige Spezifikationen

• Kabeltyp: Cat.7a S/FTP Installationskabel
• Aufbau: 4x2xAWG23/1 (0,58 mm²) mit Vollkupferleitern
• Bandbreite: bis zu 1200 MHz
• Datenrate: bis zu 10 Gbit/s
• Impedanz: 100 Ohm
• Gleichstromwiderstand: max. 93,8 Ohm/km
• Schirmung: paarweise Metallfolie (PIMF) plus Gesamtgeflecht (S/FTP)
• Mantel: halogenfrei (LSZH), Farbe Orange
• Kabeldurchmesser: ca. 7,8 mm
• Temperaturbereiche: Installation 0 bis 50 °C; Betrieb -20 bis 60 °C; Lagerung -20 bis 50 °C
• Brandverhalten: B2ca gemäß EN 50575:2014/A1:2016
• Verpackung/Länge: 500 m auf einer Trommel geliefert; Trommelbox verfügbar für 50 m, 100 m, 300 m; 10 m und 25 m in einer Box geliefert
• Zusätzlich: Restmeteranzeige auf dem Kabel

Verwendung

Stellen Sie die Trommel oder Box auf eine stabile Oberfläche oder einen geeigneten Spender, sodass sich die Kunststoffspule frei drehen kann. Ziehen Sie die benötigte Kabellänge heraus und schneiden Sie sie bei Bedarf an der Restmeteranzeige ab. Installieren Sie das Kabel gemäß den Standard-Installationspraktiken für Cat.7a: Vermeiden Sie enge Biegungen (Mindestbiegeradius einhalten), halten Sie nach Möglichkeit Abstand zu starken elektrischen Quellen und terminieren Sie es mit kompatiblen Steckverbindern und geschirmten Komponenten, um die S/FTP-Leistung zu erhalten. Beachten Sie während der Installation die Temperaturgrenzwerte.

Empfehlungen

Für eine optimale Schirmung und Leistung terminieren Sie das Kabel mit geschirmten Steckverbindern und sorgen Sie für eine ordnungsgemäße Erdung des Gesamtgeflechts. Lagern und transportieren Sie die Trommelbox aufrecht, um eine Verformung der Spule zu verhindern und den Mantel vor mechanischen Beschädigungen zu schützen.
