InLine Installationskabel Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 50m

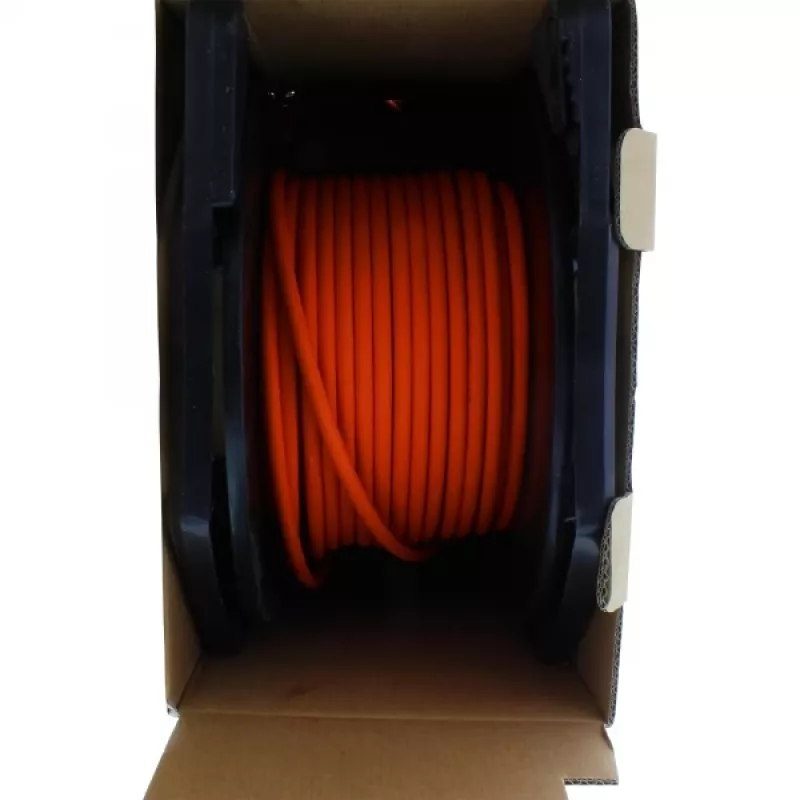

Das InLine Installationskabel Cat.7a PiMF 4x2x0.58 (AWG23) mit LSZH-Mantel wird auf einer Karton-Trommelbox geliefert, die ein einfaches Abrollen und Abmessen vor Ort ermöglicht. Das orangefarbene S-FTP-Kabel unterstützt Übertragungen bis 1200 MHz, verwendet Volldraht-Kupferleiter und eine PiMF-Konstruktion (Paare in Metallfolie) mit Gesamtgeflechtschirmung. Die Meter-Markierung auf dem Mantel und der halogenfreie Außenmantel machen es geeignet für Inneninstallationen, bei denen geringe Rauchentwicklung und keine Halogenemissionen gefordert sind.

Vorteile

Die Trommelbox-Verpackung ermöglicht eine einfache Handhabung und ein Abrollen ohne zusätzliches Werkzeug, reduziert Transport- und Handhabungskosten bei kleinen Mengen und schützt das Kabel während Lagerung und Installation vor Schmutz und Beschädigung. Der leichte, stapelbare Karton ist einfach zu tragen und kann per Paketdienst versendet werden. Die Kabelkonstruktion mit Volldraht-Kupferleitern, S-FTP-Schirmung und LSZH-Mantel bietet zuverlässige Signalleistung und Sicherheit in geschlossenen Räumen.

Geeignet für

• Strukturierte Verkabelung in Büros und Gewerbegebäuden
• Hochbandbreiten-Netzwerk-Backbones und horizontale Verkabelung bis zu 10 Gbit/s
• Inneninstallationen, bei denen geringe Rauchentwicklung und halogenfreie Materialien erforderlich sind
• Projekte, die eine einfache Handhabung vor Ort und präzise Längenabgabe benötigen

Technische Spezifikationen

• Kabeltyp: Cat.7a Installationskabel, S-FTP, PiMF
• Leiter: Volldraht-Kupfer, 4x2xAWG23/0,58 mm
• Bandbreite: bis zu 1200 MHz; geeignet bis zu 10 Gbit/s
• Impedanz: 100 Ohm; Gleichstromwiderstand: max. 87 Ohm/km
• Mantel: LSZH (halogenfrei), Farbe: Orange
• Aufbau: Paare in Metallfolie mit Gesamtgeflechtschirmung
• Kabeldurchmesser: ca. 8,2 mm
• Temperaturbereich: Installation 0 bis 50 °C; Betrieb -20 bis 60 °C
• Brandverhalten: Eca gemäß EN 50575:2014 / A1:2016
• Markierung: Meter-Markierung auf dem Kabel
• Verpackung: Karton-Trommelbox für 50 m (auch erhältlich in 100 m und 300 m Trommelboxen; 500 m auf Kabeltrommel)

Verwendung

Packen Sie die Trommelbox aus und platzieren Sie die Kunststoffrolle in der vorgesehenen Montageposition oder verwenden Sie die Box einfach auf dem Boden, um die benötigte Länge herauszuziehen. Schneiden Sie das Kabel an den Meter-Markierungen auf die gewünschte Länge zu, entfernen Sie den äußeren LSZH-Mantel und die einzelnen Paarschirmungen gemäß den Anweisungen des Stecker- oder Dosenherstellers und terminieren Sie es mit geeigneten Steckern für Cat.7a/S-FTP-Kabel. Befolgen Sie die üblichen Praktiken zur Aufrechterhaltung der Paarintegrität und Schirmkontinuität während der Terminierung und Erdung.

Empfehlungen

Verwenden Sie die Trommelbox-Verpackung für schnelle Installationen in kleinen Mengen, um die Handhabungszeit zu reduzieren. Für Strecken über 300 m oder für Installationen mit festen Rollen wählen Sie die 500 m Kabeltrommel-Option. Lagern und installieren Sie das Kabel innerhalb des angegebenen Temperaturbereichs und vermeiden Sie scharfe Biegungen, um die Leistung zu erhalten.
