InLine Installationskabel Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 500m

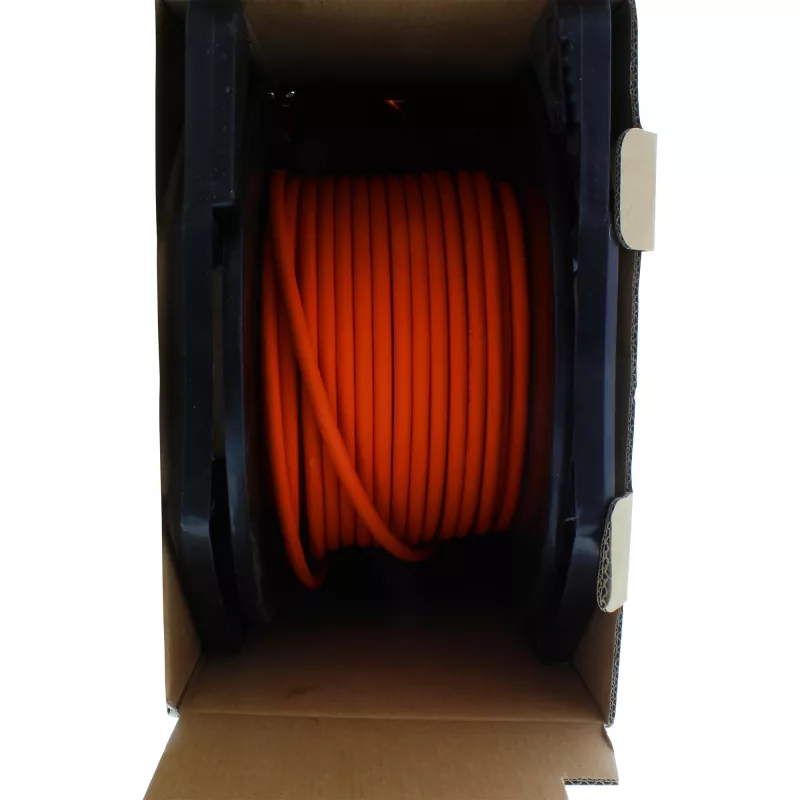

Das InLine Installationskabel Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 500m ist ein Cat.7a-Installationskabel, das auf einer Trommelbox geliefert wird und so eine bequeme Längenreferenz und einfache Handhabung vor Ort ermöglicht. Das Kabel ist als S-FTP (Paare in Metallfolie plus Gesamtgeflecht) mit Volldraht-Kupferleitern, einem orangefarbenen halogenfreien (LSZH) Mantel und einer Meterbedruckung entlang des Mantels gefertigt. Es unterstützt Übertragungen bis 1200 MHz und ist für strukturierte Verkabelung und Hochleistungs-Netzwerkinstallationen vorgesehen. Die Verpackung als Trommelbox verwendet eine Kunststoffrolle, die in einem Karton fixiert ist, um ein einfaches Abwickeln und Schutz während Transport und Lagerung zu ermöglichen.

Vorteile

Die Lieferung auf der Trommelbox reduziert den Handhabungsaufwand vor Ort und macht zusätzliches Trommelwerkzeug überflüssig, während die leichte, stapelbare Verpackung leicht zu tragen und für den Transport in Baufahrzeugen geeignet ist. Der Kartonschutz hilft, Verschmutzung und mechanische Beschädigungen des Kabels zu vermeiden und senkt die durchschnittlichen Kosten bei kleinen Mengen. Der LSZH-Mantel und die Volldraht-Kupferleiter bieten eine zuverlässige elektrische Leistung und geringere Emissionen bei Brandgefahr.

Geeignet für

• Strukturierte Ethernet-Netzwerke bis 10 Gbit/s
• Hochleistungs-Rechenzentren und Serverräume
• Kabelinstallation in gewerblichen und industriellen Gebäuden
• Anwendungen, die raucharme, halogenfreie (LSZH) Kabel erfordern

Wichtige Spezifikationen

• Kabeltyp: Cat.7a-Installationskabel
• Aufbau: 4x2xAWG23/1 S-FTP (Paare in Metallfolie) mit Gesamtgeflechtschirmung
• Leiter: Volldraht-Kupfer, AWG23 (Ø ca. 0,58 mm)
• Frequenzbereich: bis 1200 MHz
• Datenrate: geeignet bis 10 Gbit/s
• Impedanz: 100 Ω
• Gleichstromwiderstand: max. 87 Ω/km
• Außenmantel: LSZH, orange
• Kabeldurchmesser: ca. 8,2 mm
• Installationstemperatur: 0 °C bis 50 °C; Betriebstemperatur: -20 °C bis 60 °C
• Brandverhalten: Eca nach EN 50575:2014/A1:2016
• Länge / Verpackung: 500 m auf Kabeltrommel (Trommelbox verfügbar für nur 50 m, 100 m, 300 m)

Verwendung

Packen Sie die Trommelbox oder Kabeltrommel aus und positionieren Sie sie so, dass sich das Kabel frei von der Kunststoffrolle abwickeln lässt. Ziehen Sie die benötigte Länge ab und schneiden Sie das Kabel gemäß den üblichen Installationspraktiken. Terminieren Sie das Kabel mit geeigneten Cat.7a-kompatiblen Steckverbindern und befolgen Sie die Verfahren zur Schirmterminierung, um die S-FTP-Leistung zu erhalten. Beachten Sie die aufgedruckten Metermarkierungen für eine genaue Messung während der Installation und vermeiden Sie scharfe Biegungen oder Quetschungen, um die Integrität des Schirms und der Leiter zu schützen.

Empfehlungen

Installieren Sie innerhalb des empfohlenen Temperaturbereichs und vermeiden Sie längere direkte Sonneneinstrahlung oder den Kontakt mit aggressiven Chemikalien. Bei Strecken, die länger als die übliche horizontale Verkabelung sind, überprüfen Sie die Link-Leistung und die Erdung des Gesamtgeflechtschirms. Wählen Sie die Trommelbox-Verpackung für kleinere Mengen (50 m, 100 m, 300 m), um die Handhabung zu vereinfachen; die 500-m-Länge wird auf einer Kabeltrommel geliefert.
