InLine Installationskabel Cat.7a PiMF 4x2x0,58 AWG23, 1200MHz, LSZH, 300m

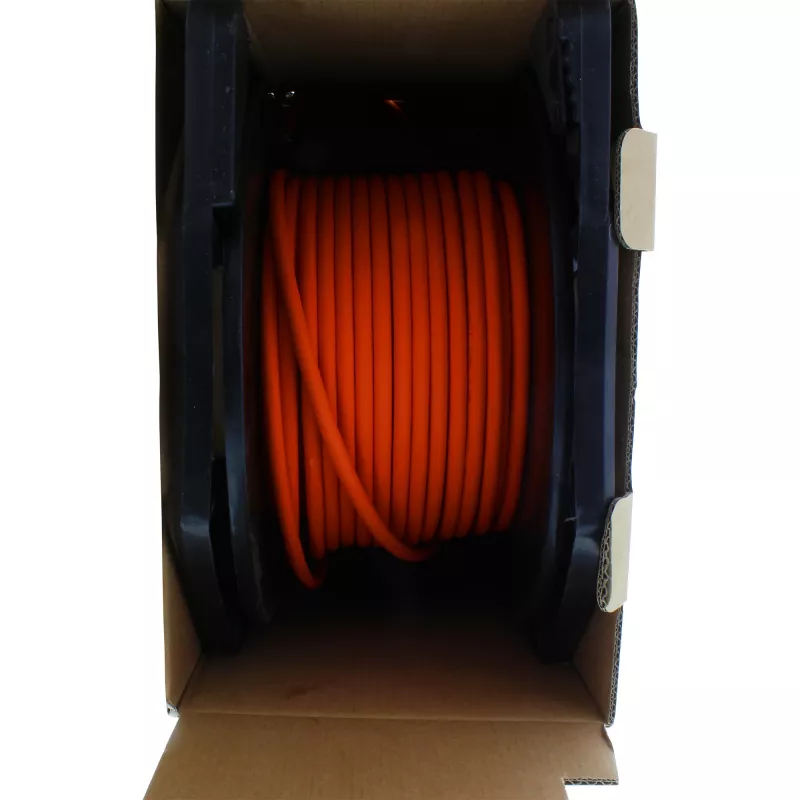

Das InLine Installationskabel Cat.7a PiMF 4x2x0,58 AWG23 1200MHz LSZH 300m wird in einer Trommelbox geliefert, die eine Kunststoffrolle enthält, auf die das Datenkabel aufgewickelt und in einem Karton fixiert ist, für kontrolliertes Abrollen und einfache Bezugnahme auf die benötigte Länge. Die Verpackung reduziert Verschmutzung und mechanische Beschädigung während des Transports und der Handhabung vor Ort und eignet sich für den Paketversand bei kürzeren Bündeln; 500-m-Längen werden auf einer Kabeltrommel geliefert.

Vorteile

Das Trommelbox-Design ermöglicht Kosteneinsparungen durch vereinfachte Handhabung vor Ort ohne zusätzliches Trommelwerkzeug. Die Verpackung ist leicht, einfach zu tragen, handlich und stapelbar für den Transport in Baufahrzeugen. Der Kartonschutz verhindert Schmutz und Beschädigungen am Kabel. Kleinere Mengen haben niedrigere Durchschnittskosten und das Produkt ist bei geeigneten Bündelgrößen paketversandfähig.

Geeignet für

• Strukturierte Verkabelung für Büros und Rechenzentren
• Hochgeschwindigkeits-Ethernet bis zu 10 Gbit/s
• Kommunikationsinstallationen, die halogenfreie, raucharme (LSZH) Materialien erfordern
• Installationen, die eine eindeutige Kabelkennzeichnung benötigen (oranger Mantel)

Wichtige Spezifikationen

• Kabeltyp: Cat.7a Installationskabel (S/FTP PiMF)
• Frequenz: bis zu 1200 MHz
• Leiter: Vollkupfer, 4x2xAWG23/1 (0,58 mm)
• Geeignet bis zu 10 Gbit/s
• Impedanz: 100 Ohm
• Gleichstromwiderstand: max. 87 Ohm/km
• Mantel: halogenfrei (LSZH), orange
• Schirmung: Paare in Metallfolie mit Gesamtgeflecht
• Kabeldurchmesser: ca. 8,2 mm
• Installationstemperatur: 0 bis 50 °C; Betriebstemperatur: -20 bis 60 °C
• Brandverhalten: Eca (EN 50575:2014 / A1:2016)
• Längenoptionen in Trommelbox: 50 m, 100 m, 300 m (500 m auf Kabeltrommel geliefert)
• Mit Meteraufdruck auf dem Kabel

Anwendung

Stellen Sie die Trommelbox am Installationsort auf und fixieren Sie den Karton so, dass sich die Kunststoffrolle frei drehen kann. Ziehen Sie das Kabel von der Rolle auf die benötigte Länge, wobei Sie eine gleichmäßige Spannung beibehalten, um Knicke zu vermeiden. Schneiden und terminieren Sie das Kabel gemäß den standardmäßigen Cat.7a-Abschluss- und Erdungspraktiken und achten Sie auf die Schirmungsschichten. Verwenden Sie bei 500-m-Lieferungen geeignete Kabeltrommel-Handhabungsgeräte, um sicher abzurollen.

Empfehlungen

Verwenden Sie die Trommelbox-Bündel (50 m, 100 m, 300 m) für einfachen Transport und Einpersonen-Handhabung; reservieren Sie Kabeltrommeln für größere 500-m-Verlegungen. Halten Sie die empfohlenen Installationstemperaturen ein und vermeiden Sie scharfe Biegungen unterhalb des minimalen Biegeradius des Kabels, um die Leistung zu erhalten.
