InLine Installationskabel Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 100m

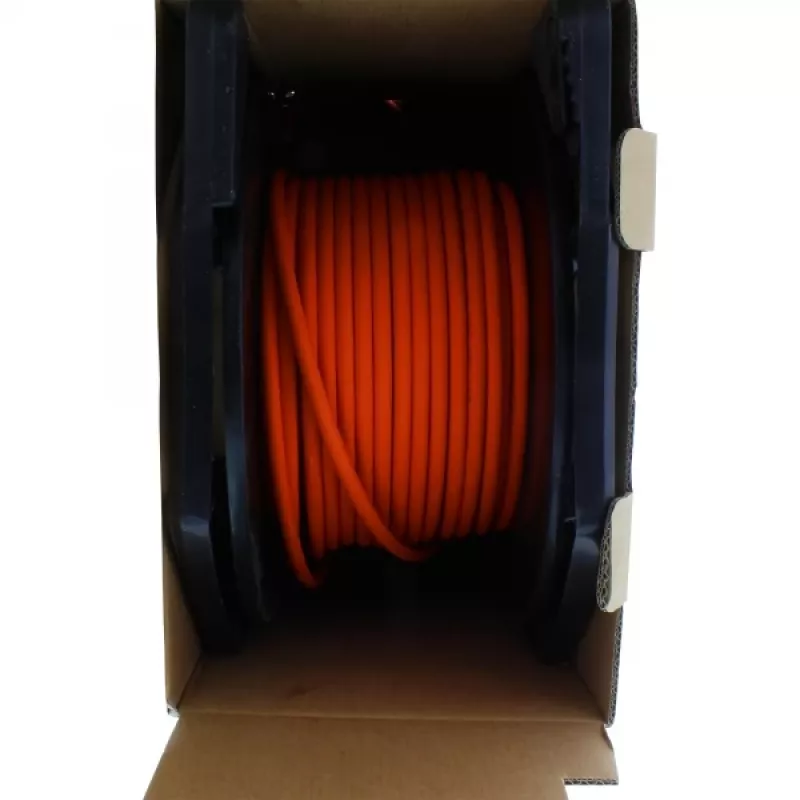

Das InLine Installationskabel Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 100m ist ein 100 m langes Installationskabel, geliefert in einer Trommelbox, die das Kabel auf einer Kunststoffrolle in einem Karton fixiert hält, für kontrolliertes Abwickeln und Schutz. Das Kabel ist Kategorie 7a PiMF (Paare in Metallfolie), unterstützt Frequenzen bis 1200 MHz, aufgebaut als 4x2xAWG23/1 S-FTP mit Vollkupferleitern, einer Gesamtgeflechtschirmung und einem orangefarbenen LSZH-Mantel. Eine Meter-Markierung auf dem Mantel ermöglicht eine einfache Längenreferenz während der Installation.

Vorteile

Die Trommelbox-Verpackung ermöglicht eine einfachere Handhabung vor Ort ohne zusätzliche Trommelwerkzeuge, verringert das Risiko von Verschmutzung und mechanischen Beschädigungen des Kabels und ist leicht und stapelbar für den Transport in Baufahrzeugen oder den Paketversand. Die Vollkupferleiter des Kabels, PiMF und die Gesamtgeflechtschirmung sorgen für reduzierte Interferenzen und unterstützen bis zu 10 Gbit/s. Halogenfreier LSZH-Mantel und Brandverhaltensklasse Eca (EN 50575:2014/A1:2016) erfüllen die Sicherheitsanforderungen für Installationen.

Geeignet für

• Strukturierte Verkabelung für Hochgeschwindigkeitsnetzwerke (bis zu 10 Gbit/s)
• Horizontale und vertikale Installationsstrecken in Gewerbe- und Industriegebäuden
• Umgebungen, die raucharme, halogenfreie Verkabelung erfordern
• Einsatzorte, an denen eine sichtbare Kabelkennzeichnung benötigt wird (orangefarbener Mantel)

Technische Daten

• Kategorie: Cat.7a Installationskabel, bis 1200 MHz
• Aufbau: 4x2xAWG23/1 S-FTP, Paare in Metallfolie (PiMF) mit Gesamtgeflecht
• Leiter: Vollkupfer
• Impedanz: 100 Ω
• Gleichstromwiderstand: max. 87 Ω/km
• Durchmesser: ca. 8,2 mm
• Mantel: LSZH (halogenfrei), orange
• Temperaturbereich: Installation 0 °C bis 50 °C, Betrieb -20 °C bis 60 °C
• Brandverhalten: Eca (EN 50575:2014/A1:2016)
• Länge: 100 m (Trommelbox-Verpackung; Trommelbox verfügbar für 50 m, 100 m, 300 m; 500 m auf Kabeltrommel geliefert)

Anwendung

Entfernen Sie die Kunststoffrolle aus dem Karton und ziehen Sie das Kabel auf die benötigte Länge, wobei Sie die Meter-Markierung auf dem Mantel als Referenz verwenden. Befestigen Sie das Kabel gemäß den üblichen Installationspraktiken und vermeiden Sie scharfe Biegungen und übermäßige Zugkräfte. Terminieren und testen Sie das Kabel mit kompatiblen Cat.7a Steckverbindern und Zertifizierungstestern, um die Leistung bis zur angegebenen Frequenz und Datenrate zu überprüfen.

Empfehlungen

Verwenden Sie die Trommelbox-Verpackung für kürzere Installationsstrecken, um die Handhabungszeit zu reduzieren; für längere Masseninstallationen (500 m) verwenden Sie eine Kabeltrommel. Lagern und installieren Sie das Kabel innerhalb des angegebenen Temperaturbereichs und befolgen Sie die örtlichen Vorschriften für Brandschutz und Kabelführung.
