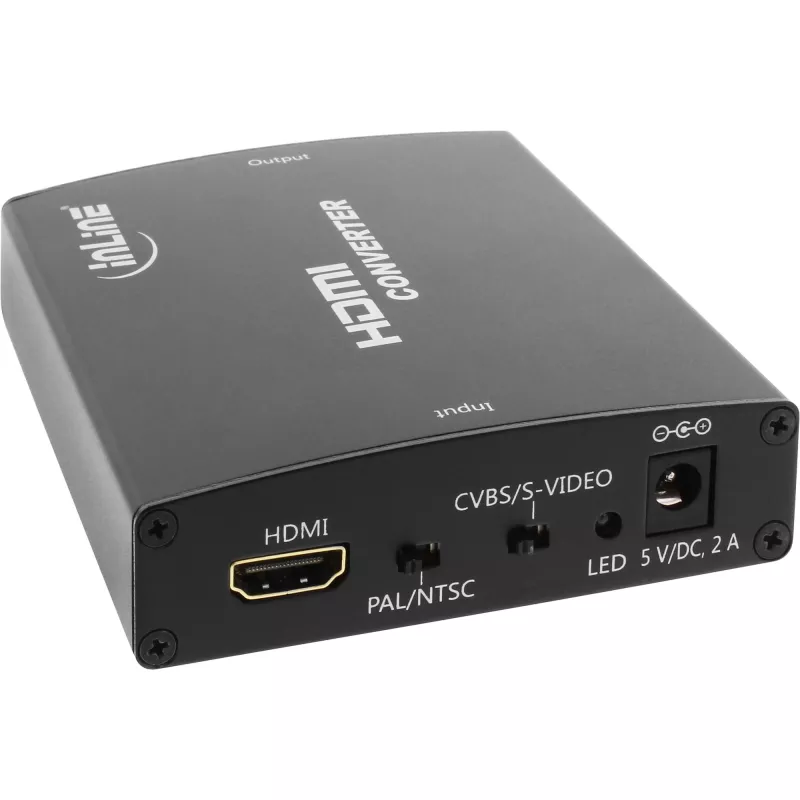

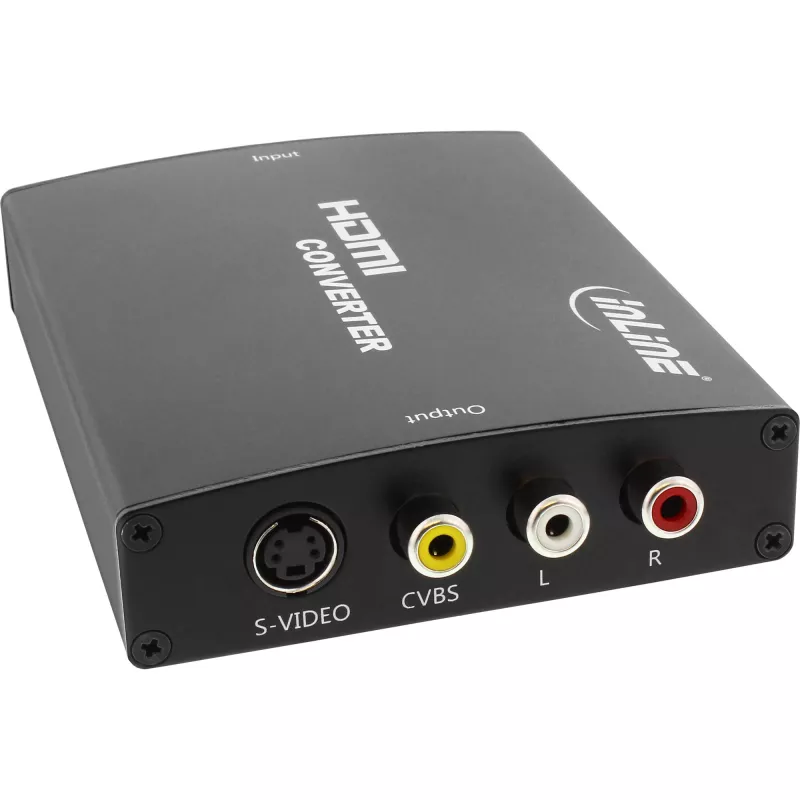

InLine HDMI-zu-S-Video-Konverter + RCA-Audio-Konverter

HDMI-zu-Composite- und S-Video-Konverter mit PAL/NTSC-Umschaltung

Flexible Signalkonvertierung:Wandelt zuverlässig digitale HDMI-Signale in analoge Composite- und S-Video-Signale sowie Stereo-Audio um und ermöglicht die Weiternutzung vorhandener analoger Infrastruktur.
Hohe Formatkompatibilität:Unterstützt HDMI-Eingangsauflösungen bis zu 1080p bei 50 Hz und 60 Hz und erlaubt die Umschaltung zwischen PAL und NTSC für internationale Anwendungen.
Stabile Signalübertragung:Eine definierte Videoausgangsimpedanz von 75 Ohm gewährleistet die normgerechte Einbindung in bestehende Videoverkabelungen.
Industrietauglicher Temperaturbereich:Arbeitet bei Umgebungstemperaturen von -25 °C bis 75 °C und eignet sich damit für anspruchsvolle Installationsumgebungen.
Kompaktes Design:Ein robustes Metallgehäuse mit den Maßen 110 x 88 x 25 mm ermöglicht die platzsparende Integration in Racks oder Geräteschränke.

In bestehenden Installationen sind häufig noch analoge Videoübertragungen wie Composite oder S-Video im Einsatz. Der HDMI-zu-Analog-Audio/Video-Konverter ermöglicht die Einbindung moderner HDMI-Quellen in solche Umgebungen, ohne die vorhandene Verkabelungsstruktur ersetzen zu müssen.
Bei Nachrüstprojekten können aktuelle HDMI-Ausgabegeräte in bestehende CVBS- oder S-Video-Infrastrukturen integriert werden. Der umschaltbare PAL- und NTSC-Ausgang ermöglicht den flexiblen Einsatz in verschiedenen Videosystemen.
In technischen Prüf- oder Serviceumgebungen kann es erforderlich sein, digitale HDMI-Signale in analoge Formate umzuwandeln. Die definierte Ausgangsimpedanz von 75 Ohm erleichtert die normgerechte Einbindung in bestehende Videosysteme. Die Stromversorgung erfolgt über 5 V DC. HDCP-geschützte Inhalte werden nicht konvertiert.

HDMI 1.3 kompatibel
HDMI-Eingangsauflösung: 480p (60 Hz), 576p (50 Hz), 720p, 1080i, 1080p (50 Hz / 60 Hz)
Videoausgang: PAL/NTSC wählbar
Videoausgangsimpedanz: 75 Ohm
Composite-Videoausgang: 1,0 Vss
S-Video-Ausgang: Y 1,0 Vss, C 0,3 Vss
Stromversorgung: DC 5V
Abmessungen: 110 x 25 mm (L x B x H)

InLine HDMI-zu-S-Video-Konverter + RCA-Audio-Konverter. Unterstützte Videomodi: 1080i, 1080p, 480p, 576p, 720p, Produktfarbe: Schwarz. Gewicht: 372 g, Breite: 82 mm, Tiefe: 118 mm. Verpackungsbreite: 178 mm, Verpackungstiefe: 240 mm, Verpackungshöhe: 57 mm. Abmessungen (BxTxH): 82 x 118 x 27 mm

Verwendung

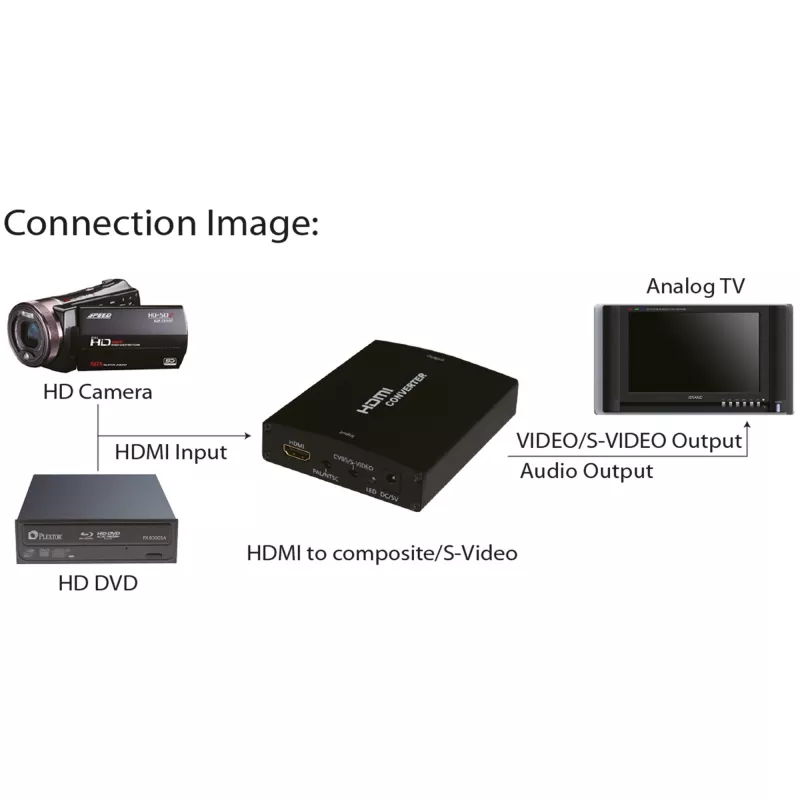

Verbinden Sie das HDMI-Quellgerät mit dem HDMI-Eingang des Konverters über ein Standard-HDMI-Kabel. Verwenden Sie den Composite- (RCA) oder S-Video-Ausgang, um das Zielanzeigegerät oder Aufnahmegerät anzuschließen; verbinden Sie die RCA-Audioausgänge bei Bedarf mit Lautsprechern oder einem Audioeingang. Versorgen Sie den Konverter gemäß den Herstelleranweisungen mit Strom (verwenden Sie das mitgelieferte Netzteil oder die angegebene Stromquelle). Wählen Sie den entsprechenden Videoeingang am Anzeigegerät und das richtige NTSC- oder PAL-Format, falls Ihr Anzeigegerät eine manuelle Auswahl erfordert.

Empfehlungen

Verwenden Sie für beste Ergebnisse hochwertige HDMI- und analoge Kabel und stellen Sie sicher, dass das Zielanzeigegerät das gewählte Videosystem (NTSC oder PAL) unterstützt. Beim Anschluss von Geräten mit HDCP-geschützten Inhalten kann die Wiedergabe eingeschränkt sein; testen Sie die Kompatibilität vor dem Einsatz.
