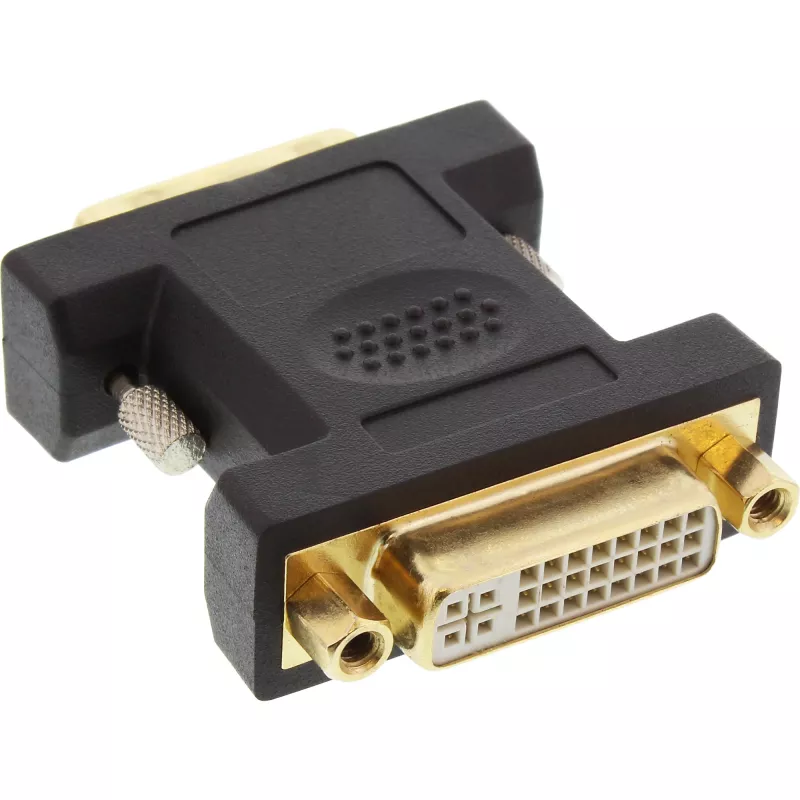

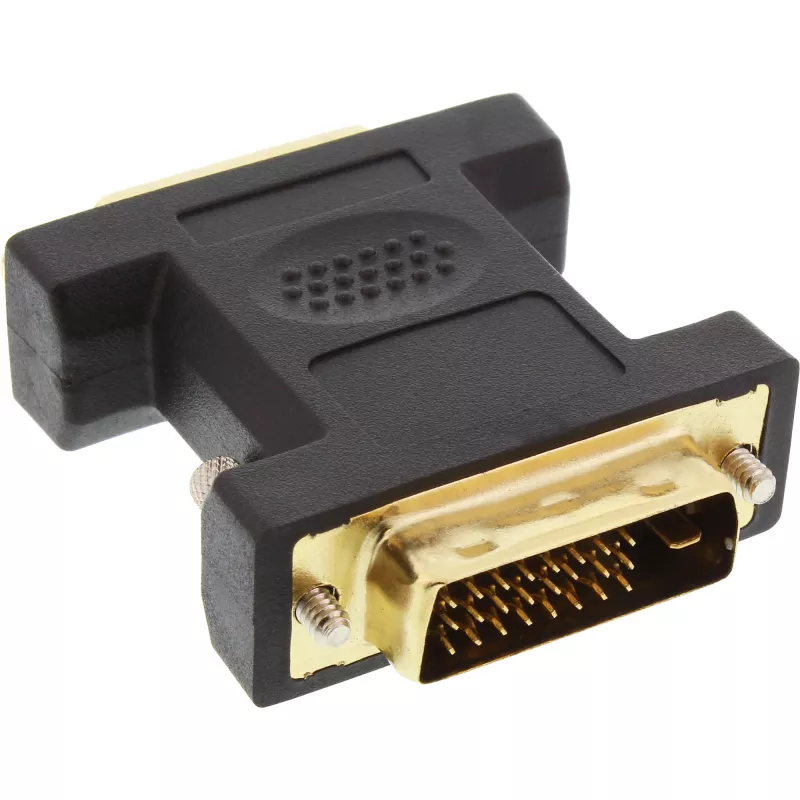

InLine DVI-D Adapter DVI-I 24+5 Buchse / DVI-D 24+1 Stecker, vergoldet

Der InLine DVI-D Adapter bietet eine kompakte Lösung zum Verbinden von DVI-I- und DVI-D-Geräten. Er verfügt über einen DVI-I 24+5 Buchsenanschluss auf der einen und einen DVI-D 24+1 Steckeranschluss auf der anderen Seite, mit vergoldeten Kontakten zur Verbesserung der Signalübertragung und zum Schutz vor Korrosion. Der Adapter ist in schwarzer Ausführung erhältlich und für eine unkomplizierte Signalweiterleitung über kurze Distanzen zwischen kompatiblen Videoquellen und Anzeigegeräten konzipiert.

Vorteile

Die vergoldeten Kontakte verringern den Übergangswiderstand und tragen zur Signalintegrität bei. Die Kombination aus einer DVI-I-Buchse und einem DVI-D-Stecker ermöglicht den Anschluss von rein digitalen DVI-D-Anzeigen an Geräte mit gemischten DVI-I-Anschlüssen. Das kompakte, passive Design benötigt keine externe Stromversorgung und fügt nur minimale zusätzliche Komponenten zwischen Quelle und Anzeige ein. Das neutrale schwarze Gehäuse fügt sich in die meisten AV-Umgebungen ein.

Geeignet für

• Anschluss einer Grafikkarte mit DVI-I an einen DVI-D-Monitor oder -Projektor
• Geschlechtsumwandlung von Kabeln in Desktop- oder Rack-AV-Installationen
• Temporäre Aufbauten für Präsentationen, Tests oder Geräteumstellungen

Technische Daten

• Anschluss 1: DVI-I 24+5 Buchse (akzeptiert analoge und digitale Pins)
• Anschluss 2: DVI-D 24+1 Stecker (nur digitaler Ausgang)
• Kontaktbeschichtung: vergoldete Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit
• Gehäusefarbe: schwarz
• Design: passiver Adapter, keine aktive Signalumwandlung

Verwendung

Richten Sie den DVI-D 24+1 Stecker des Adapters auf den DVI-Eingang des Monitors oder Projektors aus und stecken Sie ihn vorsichtig ein, bis er fest sitzt. Verbinden Sie das DVI-I 24+5 Kabel oder den Anschluss mit der Buchsenseite des Adapters und achten Sie auf die korrekte Pin-Ausrichtung. Es ist keine Software oder Stromversorgung erforderlich. Überprüfen Sie die Anzeigeeinstellungen des Quellgeräts und passen Sie Auflösung oder Bildwiederholfrequenz entsprechend den Fähigkeiten des Monitors an.

Empfehlungen

Verwenden Sie diesen Adapter nur für direkte digitale Verbindungen; er wandelt keine analogen Signale in digitale um. Um die Lebensdauer zu maximieren, vermeiden Sie scharfes Abknicken der angeschlossenen Kabel am Adapter und halten Sie den Kontaktbereich sauber. Wenn das angeschlossene Gerät analoge Signale benötigt, verwenden Sie einen geeigneten Konverter anstelle dieses passiven Adapters.
