InLine Duplex-Installationskabel S/FTP PiMF Kat.7a AWG23 1200MHz, LSOH, 300m

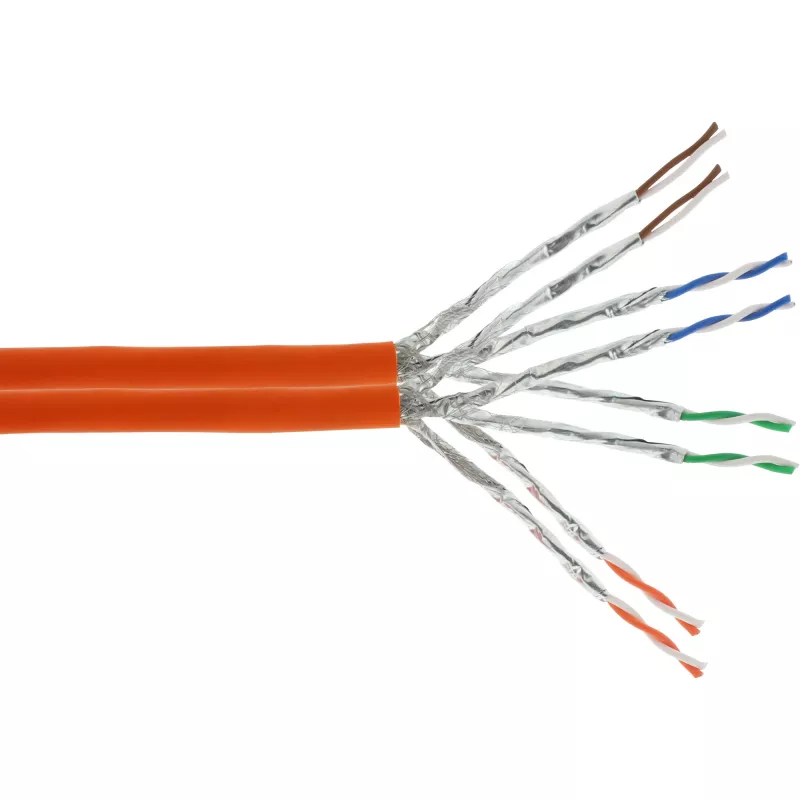

Das InLine Duplex-Installationskabel S/FTP PiMF Kat.7a AWG23 ist ein Duplex-Installationskabel, das für professionelle Netzwerkinstallationen entwickelt wurde. Es unterstützt Übertragungsfrequenzen bis zu 1200 MHz, verwendet Volldraht-Kupferleiter sowie S/FTP-Schirmung (paarweise folierte und geschirmte Leiter mit Gesamtgeflecht) und wird je nach Bündellänge auf Trommeln oder in Trommelboxen geliefert. Das Kabel hat einen orangefarbenen halogenfreien LSOH-Mantel und eine durchgehende Meter-Markierung entlang der Länge, um Installation und Identifikation zu vereinfachen.

Vorteile

Die Trommelbox-Verpackung ermöglicht einfaches Abrollen und Handling auf der Baustelle, reduziert den Bedarf an zusätzlichen Trommelwerkzeugen und senkt die Kosten bei kleinen Aufträgen. Die Verpackung ist leicht, stapelbar und eignet sich zum Transport in Baufahrzeugen oder per Paketdienst. Der Kartonschutz hilft, Verschmutzungen und mechanische Beschädigungen am Kabel während Lagerung und Transport zu vermeiden.

Geeignet für

• Professionelle strukturierte Verkabelung in Rechenzentren und Serverräumen
• Netzwerkinstallationen in Geschäfts- und Bürogebäuden
• Hochgeschwindigkeitsverbindungen bis zu 10 Gbit/s, bei denen Kat.7a-Leistung erforderlich ist
• Umgebungen, die halogenfreie (LSOH) Kabel verlangen

Wesentliche Spezifikationen

• Kabeltyp: Duplex-Installationskabel, Kat.7a S/FTP PiMF
• Leiter: Volldraht-Kupfer, AWG23 (2 × 4 × 2 × AWG23/1)
• Frequenz: Bis zu 1200 MHz
• Geeignete Datenrate: Bis zu 10 Gbit/s
• Impedanz: 100 Ω; Gleichstromwiderstand: max. 87 Ω/km
• Mantel: Halogenfrei (LSOH), orange
• Schirmung: Paare in Metallfolie plus Gesamtgeflecht
• Kabeldurchmesser: ca. 2 × 8,2 mm
• Temperaturbereich: Installation 0 °C bis 50 °C; Betrieb -20 °C bis 60 °C
• Brandverhalten: Eca gemäß EN 50575:2014 / A1:2016
• Kennzeichnung: Meter-Markierung auf dem Kabel

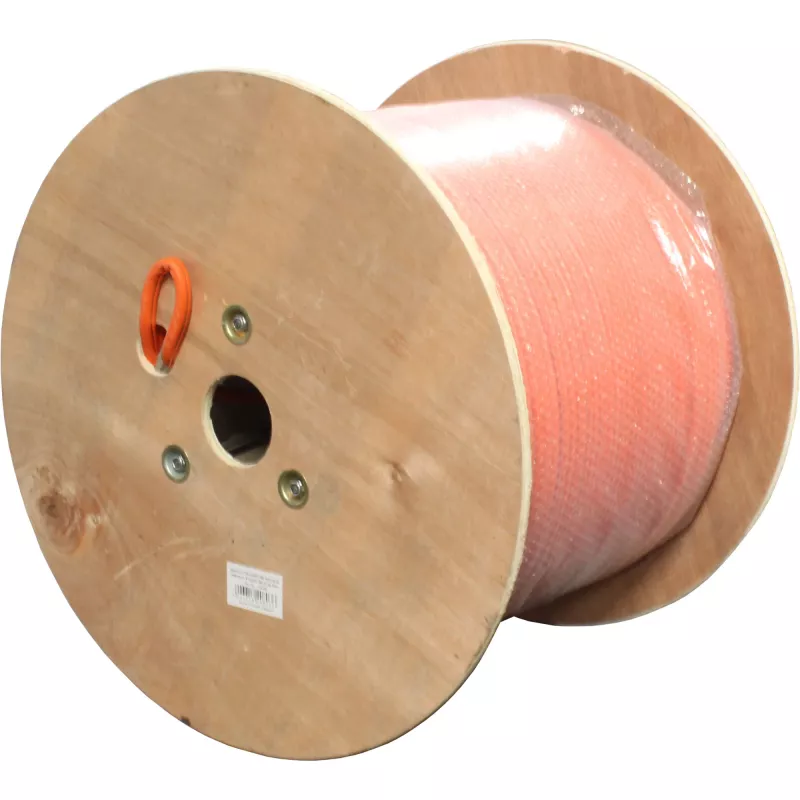

• Verpackung: Trommelbox für 50‑m‑ und 100‑m‑Bündel; einzelne Trommel für 300‑m‑ und 500‑m‑Bündel

Verwendung

Rollen Sie das Kabel von der Trommel oder Trommelbox ab und folgen Sie den Meter-Markierungen, um die benötigten Längen abzumessen. Installieren Sie das Kabel gemäß den üblichen Installationspraktiken für strukturierte Verkabelung: Vermeiden Sie scharfe Biegungen, halten Sie den geeigneten Biegeradius ein, befestigen Sie das Kabel an Trassen oder Strecken ohne es zu stark zu spannen, und halten Sie Abstand zu starken elektrischen Quellen, um Störungen zu minimieren. Schließen Sie das Kabel mit Steckern und Testgeräten ab, die mit Kat.7a S/FTP-Verkabelung kompatibel sind, und testen Sie es.

Empfehlungen

Für eine einfache Handhabung vor Ort und weniger Verschnitt bei kleinen Aufträgen wählen Sie die Trommelbox-Optionen (50 m oder 100 m). Für große Installationen bestellen Sie die Trommel-Lieferung mit 300 m oder 500 m. Befolgen Sie die örtlichen Bauvorschriften und Brandschutzbestimmungen bei der Verlegung und Befestigung von LSOH-Kabeln.
