InLine Duplex-Installationskabel S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 50m

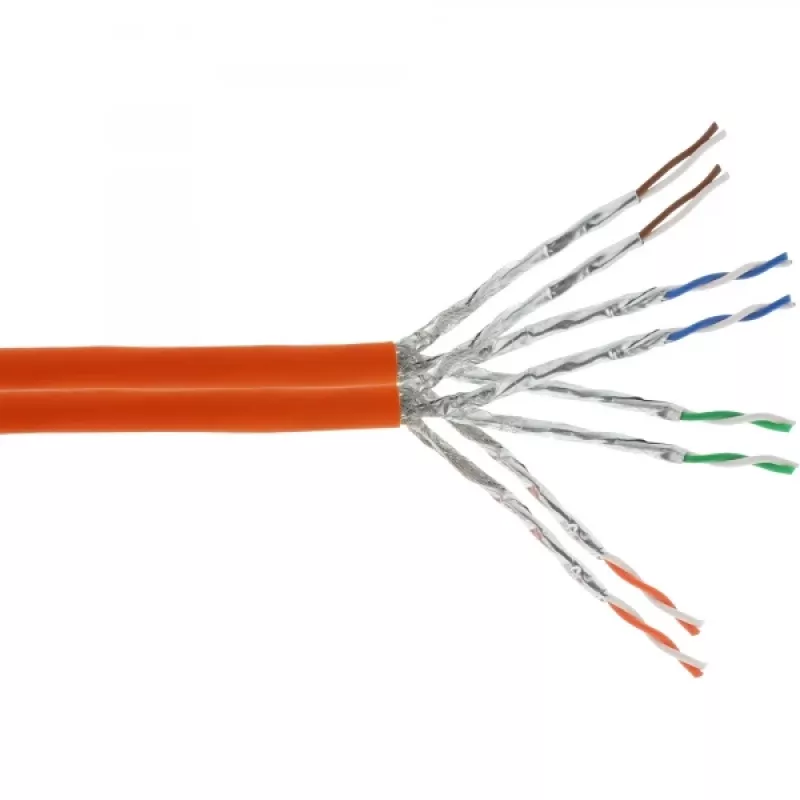

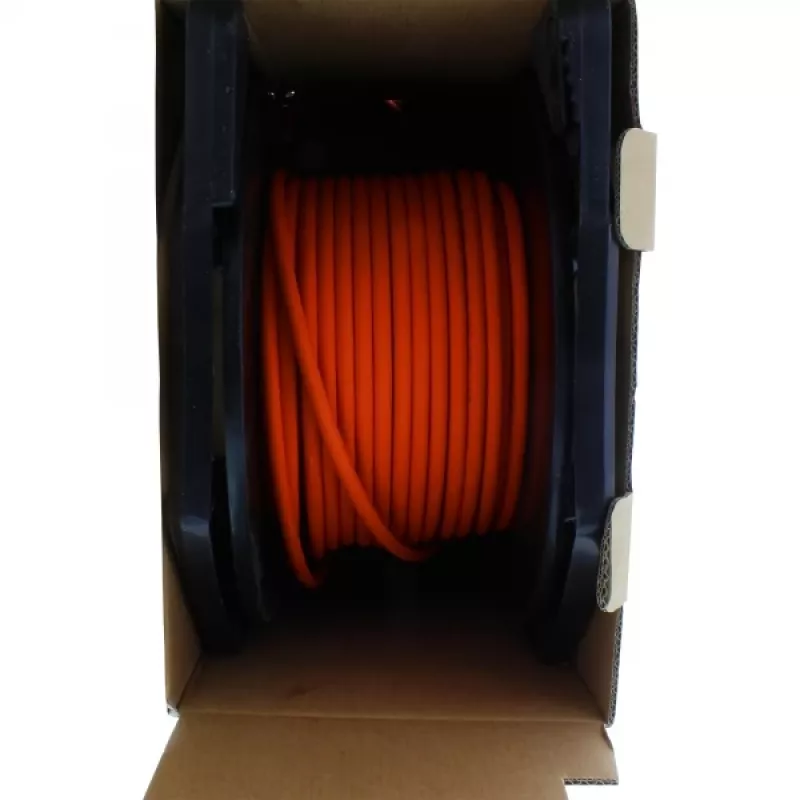

Das InLine Duplex-Installationskabel S/FTP PiMF Cat.7a AWG23 (50 m) wird in einer Trommelbox geliefert, die das Datenkabel auf einer Kunststoffrolle enthält, die in einem Karton befestigt ist, um ein kontrolliertes Abwickeln und einen einfachen Zugriff auf die benötigte Länge zu ermöglichen. Das Kabel ist für den Installationseinsatz konzipiert, unterstützt Frequenzen bis zu 1200 MHz und bietet Volldrahtkupferleiter mit S/FTP-Schirmung (Paare in Metallfolie plus Gesamtgeflecht). Der Außenmantel ist halogenfrei (LSOH) und die Ummantelung ist orange zur einfachen Identifizierung.

Vorteile

Die Trommelbox reduziert die Handhabungskosten vor Ort, da das Abwickeln ohne zusätzliches Werkzeug möglich ist, bietet eine leichte und stapelbare Verpackung, die für den Transport in Baufahrzeugen und den Paketversand geeignet ist, und schützt das Kabel mit der Kartonverpackung vor Schmutz und Beschädigung. Die Handhabungs- und Logistikkosten für kleine Mengen werden reduziert, und die Meterbedruckung auf dem Kabel vereinfacht das Messen und die Installation.

Geeignet für

• Strukturierte Gebäude- und Standortinstallationen, die Cat.7a-Leistung erfordern
• 10 Gbps Ethernet und hochbandbreitige Netzwerkverbindungen bis zu 1200 MHz
• Installation in Innenräumen, bei denen farbcodierte Kabel die Identifizierung erleichtern

Wichtige technische Daten

• Typ: Duplex-Installationskabel, S/FTP PiMF
• Kategorie: Cat.7a bis 1200 MHz
• Leiter: Volldrahtkupfer, (2x) 4x2x AWG23/1
• Schirmung: Paare in Metallfolie, Gesamtgeflecht
• Impedanz: 100 Ohm
• Gleichstromwiderstand: max. 87 Ohm/km
• Jacke: Halogenfrei (LSOH), orange
• Kabeldurchmesser: ca. 2 x 8,2 mm
• Temperatur: Installation 0 bis 50 °C, Betrieb -20 bis 60 °C
• Brandverhalten: Eca (EN 50575:2014 / A1:2016)
• Länge: 50 m (Trommelbox verfügbar für 50 m und 100 m Bündel)

Anwendung

Stellen Sie die Trommelbox so auf, dass das Kabel reibungslos von der Kunststoffrolle abgewickelt werden kann. Ziehen Sie das Kabel auf die gewünschte Länge, schneiden Sie es bei Bedarf an der Meterbedruckungsmarkierung ab und führen Sie die Abschlüsse oder die Steckermontage gemäß den üblichen Cat.7a-Installationspraktiken durch. Befolgen Sie während der Installation die üblichen Richtlinien für Biegeradien und die Trennung von Stromkabeln, um die Schirmung und die Signalqualität zu erhalten.

Empfehlungen

Für eine optimale Leistung halten Sie das Kabel innerhalb der angegebenen Installations- und Betriebstemperaturbereiche, vermeiden Sie scharfe Biegungen oder Druckkräfte auf die Ummantelung und verwenden Sie die Trommelbox zum kontrollierten Abwickeln, um Knicke und Verschmutzungen zu vermeiden. Die Trommelbox-Option wird für 50 m und 100 m Bündel angeboten; Längen von 300 m und 500 m werden auf einer einzelnen Trommel geliefert.
