InLine Duplex-Installationskabel S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 500m

Das InLine Duplex-Installationskabel S/FTP PiMF Cat.7a AWG23 1200MHz wird auf einer abnehmbaren Trommelbox geliefert, die ein einfaches Abwickeln und bequemen Zugriff auf die benötigte Länge ermöglicht. Das Kabel ist ein Duplex-Installationstyp mit Vollkupferleitern, einem orangefarbenen LSOH-Mantel und Metermarkierung für eine einfache Messung während der Installation.

Vorteile

Die Trommelbox reduziert die Handhabungszeit vor Ort und macht zusätzliches Trommelwerkzeug überflüssig. Die leichte, stapelbare Kartonverpackung schützt das Kabel vor Schmutz und Beschädigung, bleibt dabei einfach zu tragen und ist für den Paketversand geeignet. Bei kleinen Mengen trägt die Verpackung zur Reduzierung der Gesamtkosten bei. Der Kabelaufbau (S/FTP PiMF) und die Cat.7a-Einstufung bieten eine hohe Schirmungsleistung für zuverlässige Hochgeschwindigkeits-Datenübertragung.

Geeignet für

• Strukturierte Netzwerkinstallationen in Gebäuden
• Hochgeschwindigkeits-Datenübertragung bis zu 10 Gb/s
• Installationsstrecken, die halogenfreie (LSOH) Verkabelung erfordern
• Situationen, in denen eine leicht abwickelbare Trommelbox bevorzugt wird (50 m / 100 m Bündel; Hinweis: 300 m & 500 m werden auf Trommel geliefert)

Technische Daten

• Typ: Duplex-Installationskabel, Cat.7a

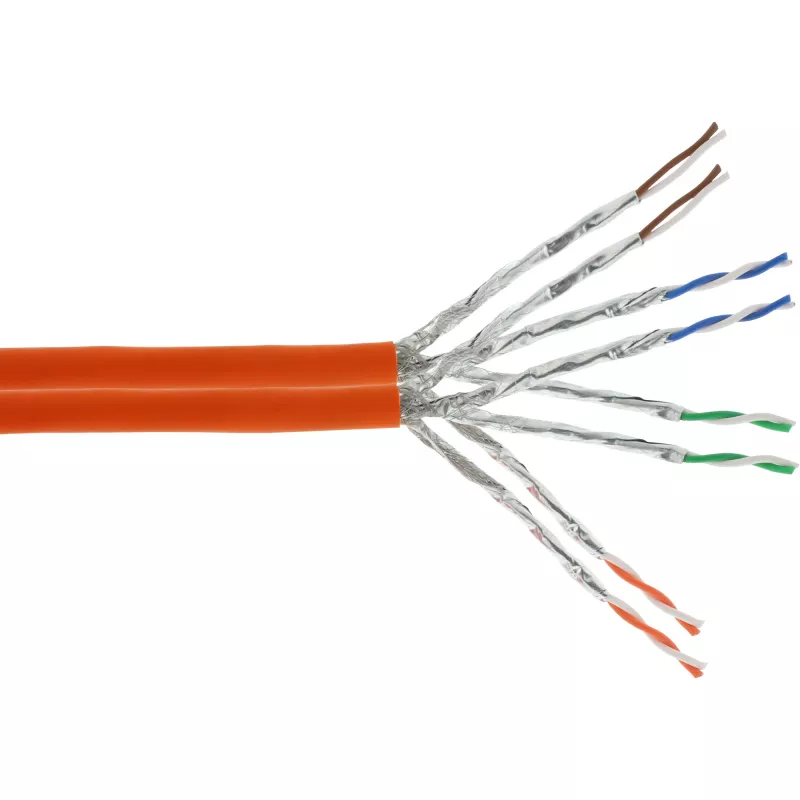

• Aufbau: (2x) 4x2x AWG23/1 S-FTP PiMF mit Gesamtgeflecht
• Bandbreite: bis zu 1200 MHz
• Datenrate: geeignet bis zu 10 Gb
• Leiter: Vollkupfer
• Impedanz: 100 Ω
• Gleichstromwiderstand: max. 87 Ω/km
• Mantel: halogenfrei (LSOH), orange
• Kabeldurchmesser: ca. 2 x 8,2 mm
• Temperatur: Installation 0 °C bis 50 °C; Betrieb −20 °C bis 60 °C
• Brandverhalten: Eca nach EN 50575:2014 / A1:2016
• Länge: 500 m (Produktvariante); Metermarkierung auf dem Kabel

Anwendung

Stellen Sie die Trommelbox auf eine stabile Oberfläche oder montieren Sie die Kunststoffrolle, um ein freies Abwickeln zu ermöglichen. Ziehen Sie das Kabel auf die gewünschte Länge und schneiden Sie es an der markierten Metermarkierung ab. Befolgen Sie die üblichen Installationspraktiken für Cat.7a S/FTP PiMF-Kabel: Vermeiden Sie enge Biegeradien, halten Sie bei Bedarf Abstand zu starken elektrischen Quellen und stellen Sie eine ordnungsgemäße Terminierung mit kompatiblen Steckverbindern und durchgängiger Schirmung sicher, um die Leistung zu erhalten.

Empfehlungen

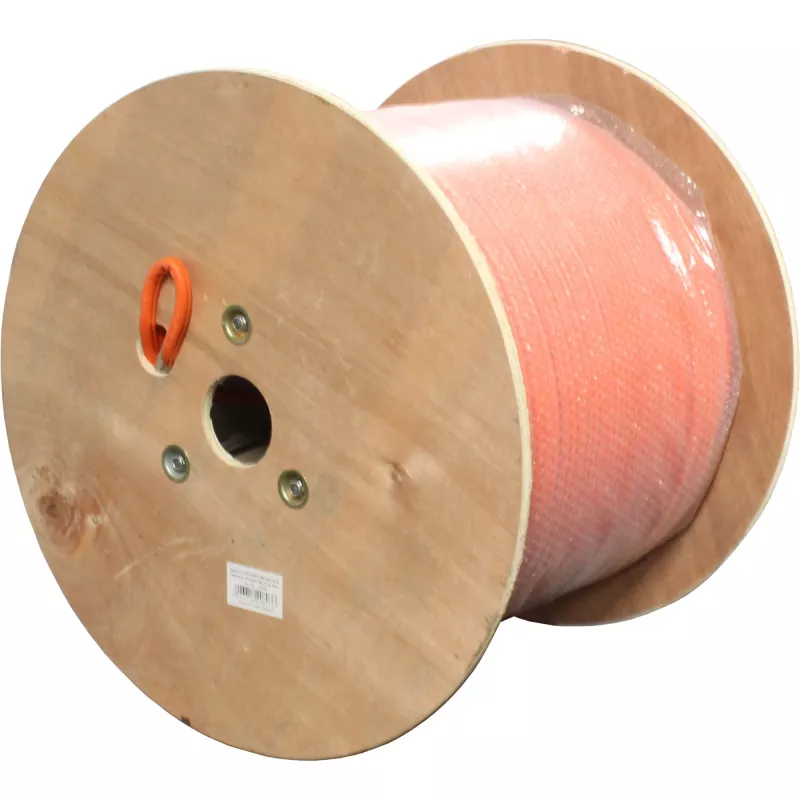

Für die Handhabung vor Ort verwenden Sie die Trommelbox für 50 m und 100 m Bündel, um den Einsatz zu vereinfachen; 300 m und 500 m Längen werden auf einer einzelnen Trommel geliefert. Lagern Sie das Kabel in einer trockenen Umgebung und vermeiden Sie längere direkte Sonneneinstrahlung, um den LSOH-Mantel und die Kabelleistung zu erhalten.
