InLine Duplex-Installationskabel S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 100m

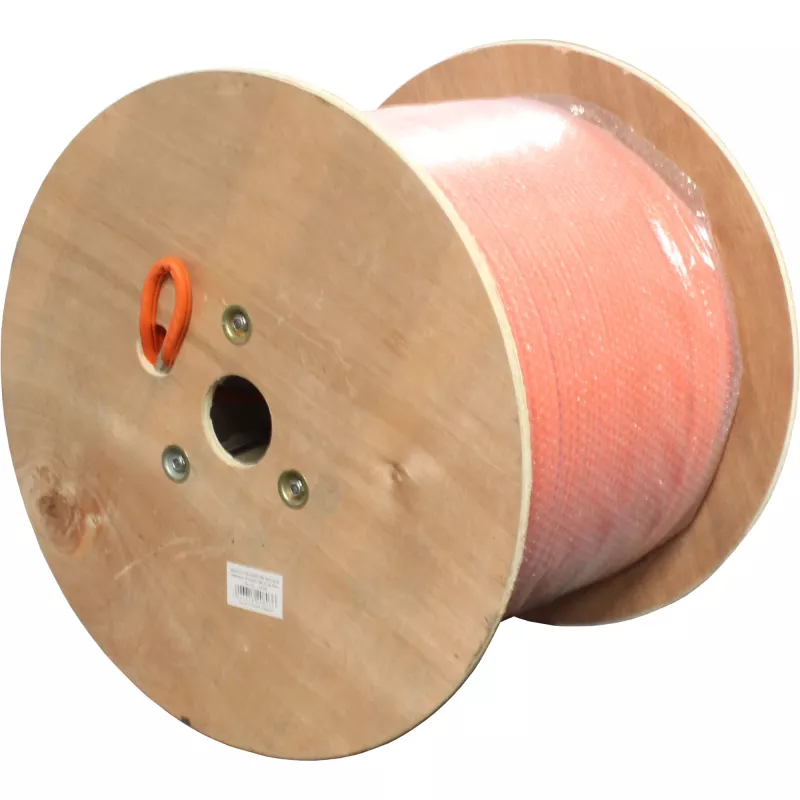

Das InLine Duplex-Installationskabel S/FTP PiMF Cat.7a AWG23 1200MHz wird in einer Trommelbox geliefert, die ein einfaches Abwickeln und präzises Zuschneiden auf die benötigte Länge ermöglicht. Das Kabel ist ein Duplex-Installationstyp mit S/FTP-Konstruktion (foliengeschirmte Paare plus Gesamtgeflecht) und ausgelegt für hochbreitbandige Datenübertragung bis 1200 MHz. Es verfügt über Vollkupferleiter, einen orangefarbenen LSOH-Mantel und eine Meterkennzeichnung für einfache Installation und Identifikation.

Vorteile

Die Trommelbox-Verpackung ermöglicht schnelleres Handling vor Ort ohne zusätzliche Haspelausrüstung und reduziert Kosten bei Kleinstmengen. Die Verpackung ist leicht, einfach zu tragen, stapelbar in Fahrzeugen und versandtauglich. Der Kartonschutz verhindert Verschmutzung und mechanische Beschädigung des Kabels während Transport und Lagerung.

Geeignet für

• Strukturierte Verkabelung in Gewerbe- und Wohngebäuden
• High-Speed-Ethernet bis 10 Gbps
• Installationen, die flammhemmende, halogenfreie (LSOH) Materialien erfordern
• Situationen, in denen kompakte, leicht handhabbare Verpackung benötigt wird

Wichtige Spezifikationen

• Standard: Cat.7a Duplex-Installationskabel, bis 1200 MHz

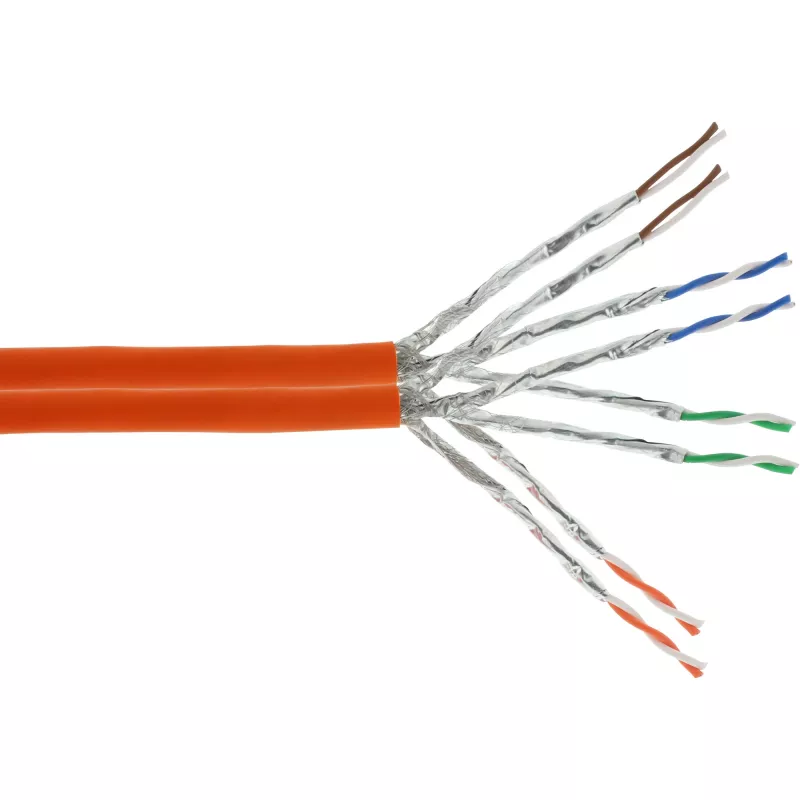

• Konstruktion: (2x) 4x2xAWG23/1 S-FTP PiMF (Paare in Metallfolie, Gesamtgeflecht)
• Leiter: Vollkupfer
• Impedanz: 100 Ω
• Gleichstromwiderstand: max. 87 Ω/km
• Mantel: halogenfrei (LSOH), orange
• Kabeldurchmesser: ca. 2 x 8,2 mm
• Temperaturbereich: Installation 0 bis 50 °C, Betrieb -20 bis 60 °C
• Brandverhalten: Eca (EN 50575:2014 / A1:2016)
• Meterkennzeichnung auf dem Kabel zur Längenreferenz
• Verfügbare Verpackungslängen: Trommelbox für 50 m und 100 m; 300 m und 500 m auf einer einzelnen Trommel

Verwendung

Platzieren Sie die Trommelbox in der Nähe des Installationswegs und ziehen Sie das Kabel direkt von der Kunststoffrolle ab, schneiden Sie es anhand der Meterkennzeichnung auf die benötigte Länge zu. Stellen Sie sicher, dass das Kabel ohne scharfe Biegungen oder Knicke abgerollt wird, und befolgen Sie die üblichen Installationspraktiken für S/FTP-Kabel, einschließlich korrekter Erdung des Gesamtgeflechts und sorgfältiger Handhabung der Paarschirmung. Terminieren Sie mit Steckern und Patchpanels, die für Cat.7a oder kompatible Schirmung ausgelegt sind, um die Leistung bis 10 Gbps zu erhalten.

Empfehlungen

Überschreiten Sie nicht den angegebenen Biegeradius während der Installation, vermeiden Sie Quetschungen oder Kontakt mit Ölen und Lösungsmitteln und lagern Sie die Trommelbox in einer trockenen Umgebung. Verwenden Sie für lange permanente Links und höchste Leistung geeignete zertifizierte Steckverbinder und Zubehörteile, die den Cat.7a S/FTP-Spezifikationen entsprechen.
