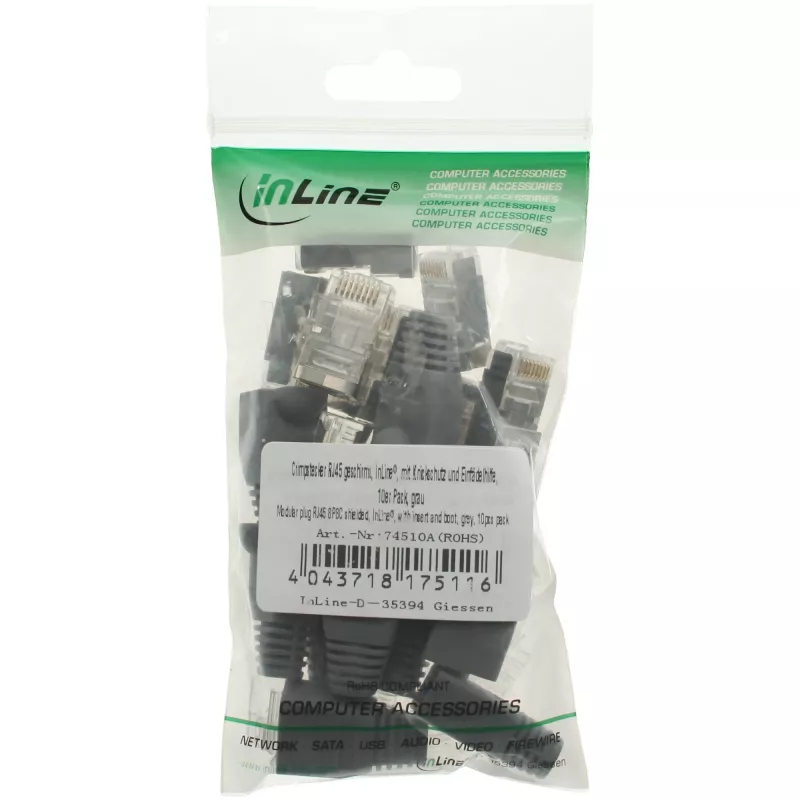

InLine Crimp-Stecker RJ45 8P8C geschirmt mit Einfädelhilfe und Knickschutz grau

Der InLine Crimp-Stecker RJ45 8P8C geschirmt mit Einfädelhilfe und Knickschutz in Grau ist ein dreiteiliger geschirmter RJ45-Steckersatz, der für die Erstellung zuverlässiger Netzwerkabschlüsse entwickelt wurde. Er besteht aus einem geschirmten Metallstecker, einer Kunststoff-Knickschutzhülse und einer Einfädelhilfe, die das Kabel und die Adern während der Montage führt. Der Stecker ist für die Verwendung mit Standard-Ethernet-Kabeln vom Typ Cat5e/Cat6 vorgesehen und wird in Packungen mit 10 Stück geliefert.

Vorteile

Das geschirmte dreiteilige Design bietet verbesserten EMV-Schutz und eine sichere mechanische Verbindung. Die integrierte Einfädelhilfe vereinfacht das Einführen des Leiterbündels und verkürzt die Montagezeit. Die Knickschutzhülse trägt dazu bei, Kabelspannungen und Beschädigungen am Anschlusspunkt zu vermeiden. Die grauen Kunststoffkomponenten sind langlebig und für die wiederholte Handhabung während der Installation geeignet.

Geeignet für

• Crimpen von RJ45-Abschlüssen an geschirmten Ethernet-Kabeln
• Installationen von Datennetzwerken mit Kabeln vom Typ Cat5e/Cat6
• Reparaturen vor Ort und Austausch von Steckverbindern an Ort und Stelle
• Anwendungen, die zusätzlichen EMV-Schutz erfordern

Wichtige technische Daten

• Typ: RJ45 8P8C Crimp-Stecker (3-teilig, geschirmt)
• Farbe: Grau
• Enthält: geschirmten Stecker, Knickschutzhülse, Einfädelhilfe
• Packungsgröße: 10 Stück
• Marke: InLine, MPN: 74510A, EAN: 4043718175116

Verwendung

Entfernen Sie den Außenmantel des geschirmten Ethernet-Kabels, um die Folienabschirmung und die verdrillten Paare freizulegen. Verwenden Sie die Einfädelhilfe, um die Leiter in die richtige Reihenfolge zu bringen, und schieben Sie dann die Knickschutzhülse auf das Kabel. Führen Sie das Leiterbündel in den RJ45-Stecker ein, bis die Drähte die Stirnseite erreichen, und stellen Sie sicher, dass die Abschirmung das Steckergehäuse berührt. Crimpen Sie den Stecker mit einer kompatiblen RJ45-Crimpzange, klappen Sie dann die Abschirmung um, befestigen Sie sie und schieben Sie den Knickschutz an seinen Platz.

Empfehlungen

Für gleichmäßige Ergebnisse verwenden Sie eine hochwertige Crimpzange, die für geschirmte RJ45-Stecker geeignet ist, und überprüfen Sie die Kabelverdrahtung (T568A oder T568B) vor dem Crimpen. Vermeiden Sie übermäßiges Entfernen des Kabelmantels und stellen Sie sicher, dass der Schirmkontakt richtig sitzt, um den EMV-Schutz aufrechtzuerhalten.
