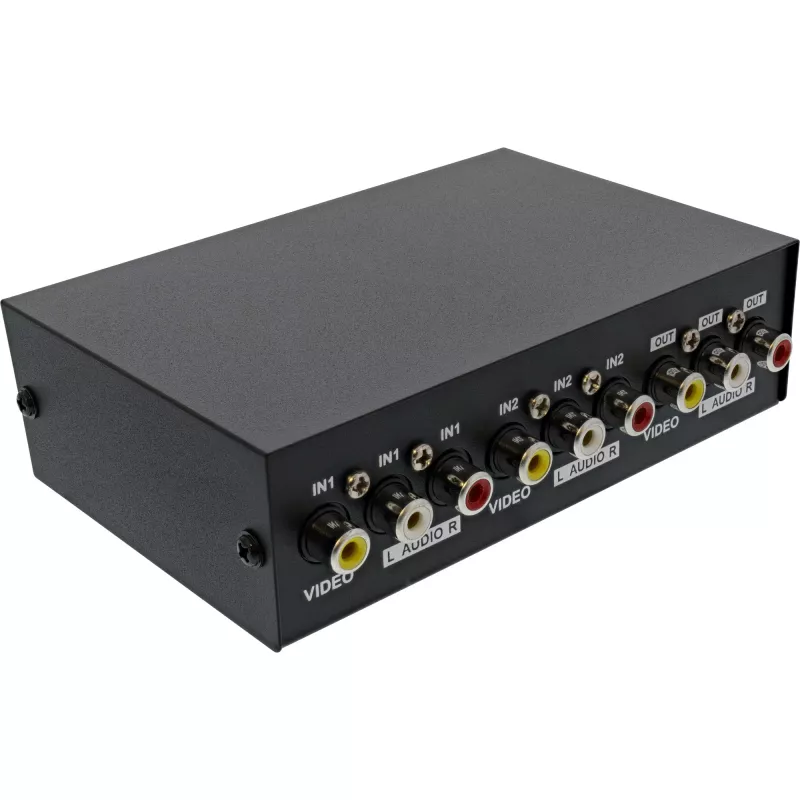

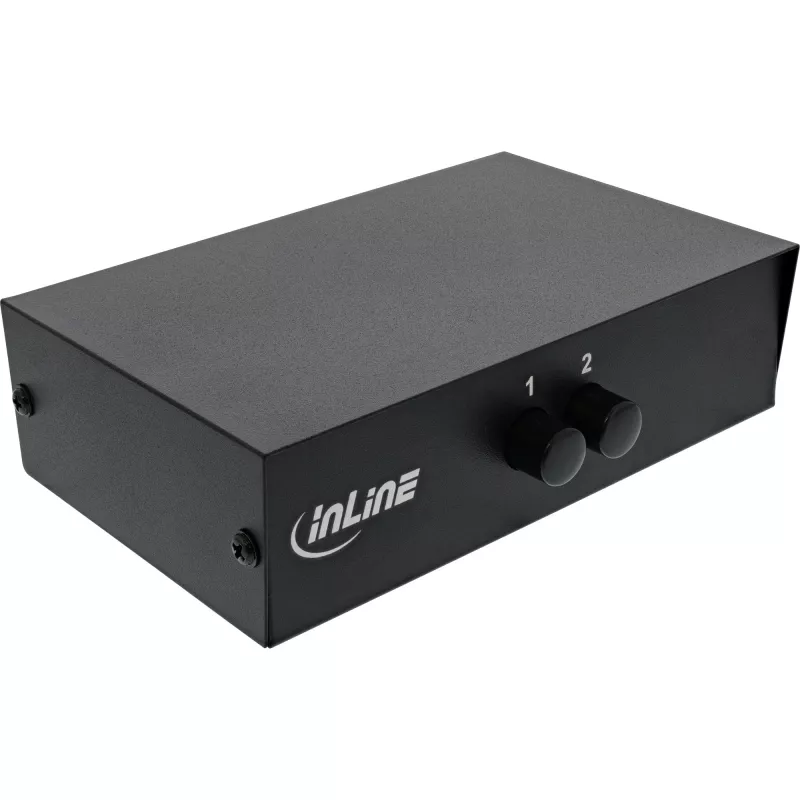

InLine AV-Umschalter manuell 2-Port 3x Cinch IN/OUT Composite Schwarz

Flexible Signalumschaltung:Schaltet zuverlässig zwischen zwei analogen AV-Quellen oder -Zielen über einen mechanischen Schalter um – ideal für ältere AV-Systeme.
Keine Stromversorgung erforderlich:Der Schalter arbeitet vollständig passiv, so dass Installationen unabhängig von Stromquellen realisiert werden können.
Robustes MetallgehäVerwendung:Das zuverlässige Gehäuse schützt die Technik und sorgt für einen dauerhaften und sicheren Betrieb – auch in professioneller Umgebung.
Hohe Kompatibilität:Universell einsetzbar mit analogen AV-Geräten wie DVD-Playern, Videorekordern, Kameras oder Konsolen mit Cinch-Anschluss.
Geschirmte Cinch-Buchsen:Die geschirmten AV-Buchsen ermöglichen eine saubere Signalübertragung ohne äußere Störungen.

Der InLine® AV-Umschalter manuell 2-Port ist eine zuverlässige Lösung zum Umschalten analoger Audio- und Videosignale über 3x Cinch (gelb, weiß, rot). Das Gerät ermöglicht die manuelle Auswahl zwischen zwei AV-Quellen zu einem Zielanschluss oder umgekehrt – je nach Anwendungsanforderung. Die Umschaltung erfolgt rein mechanisch über einen Schalter auf der Geräteoberseite, sodass der Umschalter unabhängig von einer externen Stromversorgung betrieben werden kann.
Das robuste Metallgehäuse sorgt für hohe Stabilität im täglichen Einsatz, ob in der Werkstatt, im Labor oder im Servicebereich. Die AV-Buchsen sind vollständig geschirmt und 1:1 belegt, was eine saubere und stabile Signalübertragung gewährleistet.
Typische Anwendungen sind das Umschalten zwischen verschiedenen Quellgeräten wie DVD-Playern, Videorekordern, Spielekonsolen oder Kameras an AV-Receivern, Anzeigegeräten oder Aufnahmegeräten mit Cinch-Eingang. Der Umschalter eignet sich auch als temporäres Testgerät in der AV-Technik oder zur Fehleranalyse in Signalwegen.
Dank seiner kompakten Bauweise lässt sich der Umschalter platzsparend integrieren und ohne Konfigurationsaufwand sofort einsetzen.

Anzahl AV-Kanäle:2 Eingänge / 1 Ausgang oder umgekehrt
Anschluss:9x Cinch-Buchse (3x Audio links/rechts + 1x Video pro Kanal)
Belegung:1:1 belegt
Schirmung:vollständig geschirmt
Gehäusematerial:Metall
Umschaltung:mechanisch über Kippschalter
Signaltyp:analog (Composite-Video + Stereo-Audio)
Stromversorgung:nicht erforderlich

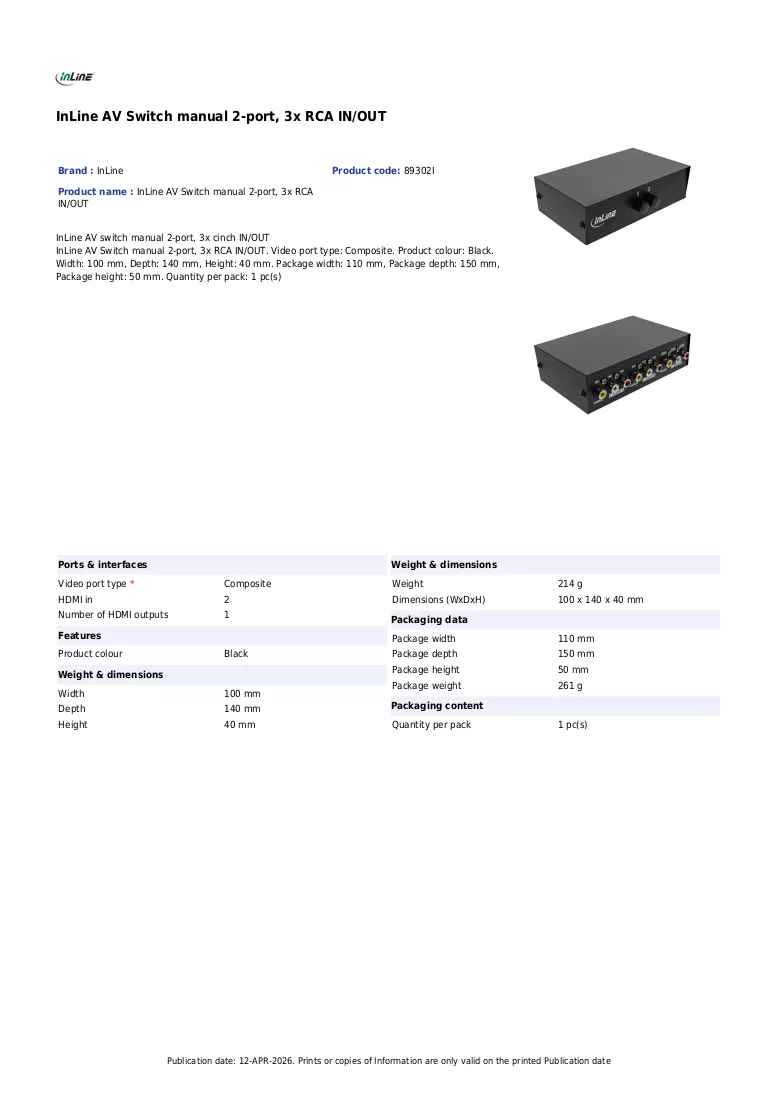

InLine AV-Umschalter manuell 2-Port, 3x Cinch IN/OUT. Videoanschlusstyp: Composite. Produktfarbe: Schwarz. Breite: 100 mm, Tiefe: 140 mm, Höhe: 40 mm. Verpackungsbreite: 110 mm, Verpackungstiefe: 150 mm, Verpackungshöhe: 50 mm. Menge pro Packung: 1 Stk.

Verwendung

Verbinden Sie die Cinch-Kabel Ihrer Quellgeräte mit den entsprechenden Cinch-Buchsen am Umschalter und schließen Sie die Zielanzeige(n) oder Aufnahmegeräte an die verbleibenden Cinch-Buchsen an. Betätigen Sie den mechanischen Wahlschalter, um Signale zwischen den Eingangs- und Ausgangsanschlüssen zu leiten. Achten Sie beim Anschließen der Geräte auf die korrekte Zuordnung von Video (gelb) und Audio (rot/weiß), um Fehlleitungen der Signale zu vermeiden.

Empfehlungen

Für eine zuverlässige Signalqualität halten Sie die Cinch-Kabellängen kurz und verwenden Sie Kabel in gutem Zustand. Der Umschalter ist für analoge Composite-Video- und Stereo-Audiosignale vorgesehen; er unterstützt keine digitalen oder Komponentensignale.
