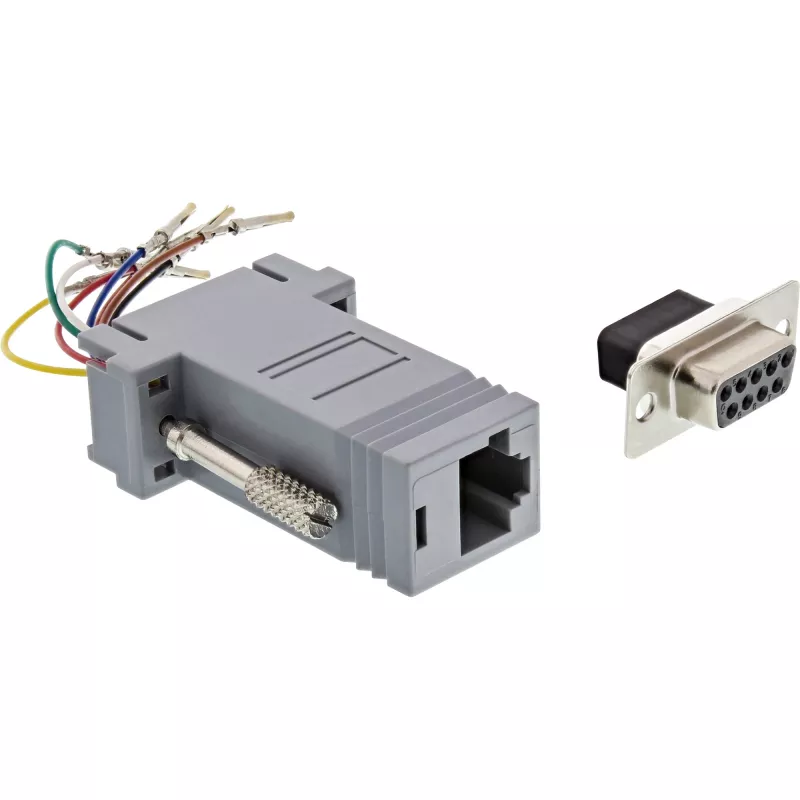

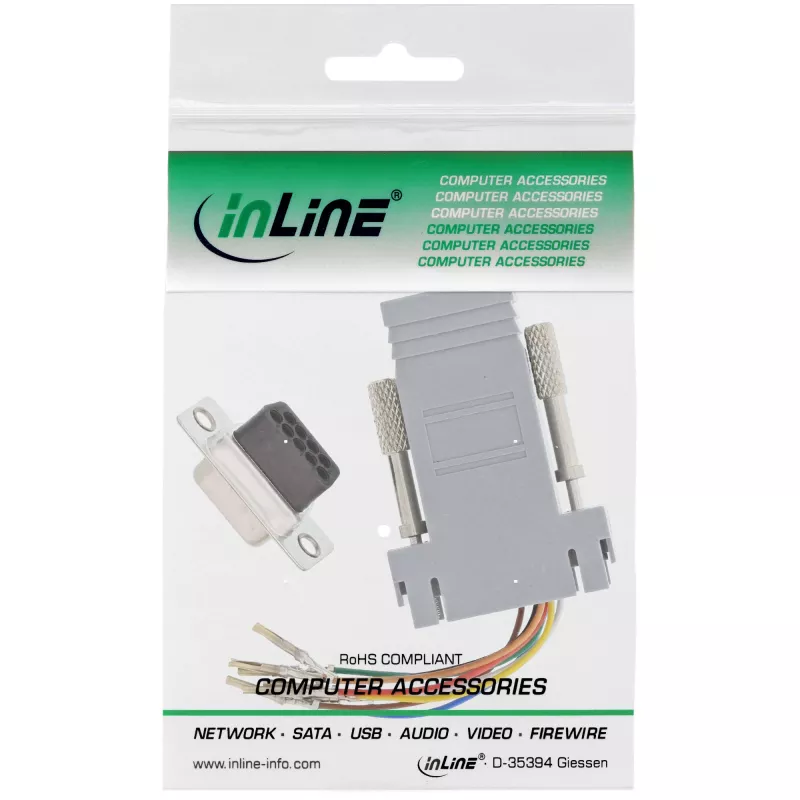

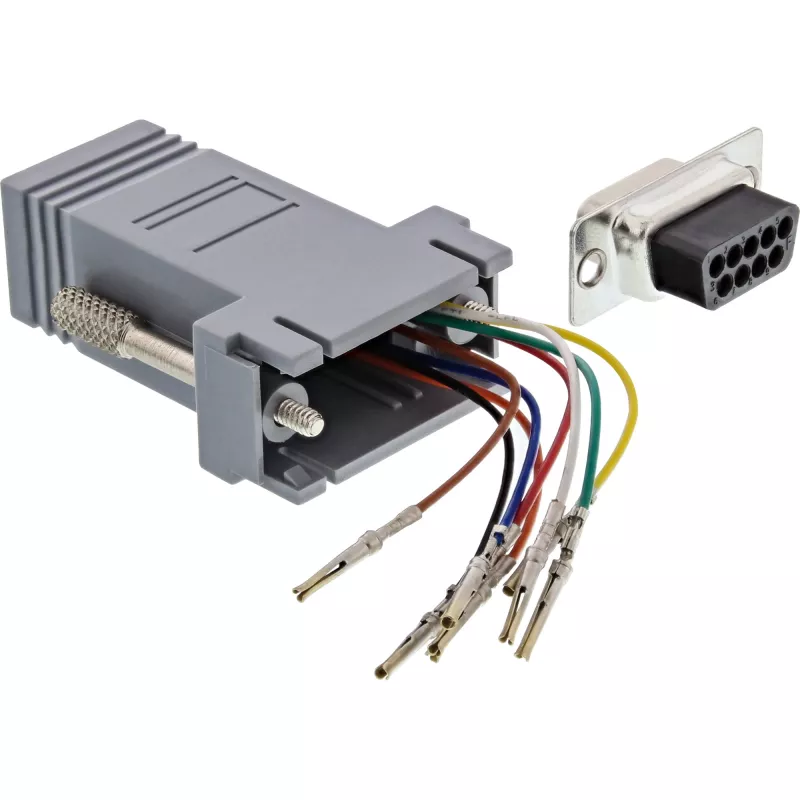

InLine Adapter 9 Pin Sub-D-Buchse auf RJ45-Buchse 68889B InLine

Der InLine Adapter 9 Pin Sub-D-Buchse auf RJ45-Buchse 68889B ist ein kompakter Schnittstellenadapter, der Geräte mit einem 9-poligen Sub-D-Anschluss (Buchse) und einem Standard-RJ45-Anschluss (Buchse) verbindet. Der Adapter verfügt über ein Kunststoffgehäuse und ermöglicht eine flexible Belegung der Sub-D-Pins, sodass kundenspezifische Pinbelegungen für vielfältige Anwendungen in der Netzwerk- und Geräteverbindung realisiert werden können.

Vorteile

Der Adapter bietet eine kompakte und langlebige Lösung für die Anpassung zwischen 9-poligen Sub-D-Buchsen und RJ45-Buchsen. Sein Kunststoffgehäuse sorgt für Isolierung und Schutz, während die frei belegbaren Sub-D-Pins ihn für kundenspezifische Verdrahtungen und nicht standardmäßige Pinbelegungen geeignet machen. Das Design ermöglicht eine einfache Integration in bestehende Verkabelungen ohne Löten oder dauerhafte Änderungen.

Geeignet für

• Anbindung von älteren oder industriellen Geräten mit 9‑poligen Sub‑D-Schnittstellen an RJ45-basierte Netzwerke oder Geräte
• Kundenspezifische Pinbelegungskonfigurationen und Prototypenaufbauten
• Temporäre oder Feldverbindungen, bei denen eine anpassbare Pinbelegung erforderlich ist

Technische Daten

• Anschluss A: 9‑polige Sub‑D-Buchse (Pins nicht fest; belegbar)
• Anschluss B: RJ45-Buchse
• GehäVerwendung: Kunststoff
• Hersteller: InLine, Modell 68889B, EAN 4043718078080

Verwendung

Stecken Sie das 9‑polige Sub‑D-Kabel oder Gerät in die Sub‑D-Buchse und verbinden Sie den RJ45-Stecker mit der RJ45-Buchse. Belegen Sie die Sub‑D-Pins entsprechend der erforderlichen Signalzuordnung, bevor Sie die Verbindung abschließen. Überprüfen Sie die Pinbelegungen und Signale mit geeigneten Testwerkzeugen, um einen korrekten Betrieb sicherzustellen.

Empfehlungen

Verwenden Sie den Adapter in trockenen, nicht korrosiven Umgebungen und vermeiden Sie mechanische Belastungen. Bestätigen Sie die korrekte Pinbelegung und testen Sie die Signalkontinuität, bevor Sie den Adapter dauerhaft in Betrieb nehmen. Nicht zur Änderung von Signalspannungspegeln vorgesehen – nur für mechanische/adaptive Verbindungen verwenden.
