InLine 92505A Kabelverbinder RJ45 8P8C / Reihenklemme 9 Pole Grün

Zeitersparnis bei der Installation:Die Schraub-Reihenklemme für 8 Adern plus Schirm ermöglicht eine schnelle Verdrahtung – werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
Integrierte RJ45-Schnittstelle für strukturierte Verkabelung:Die genormte RJ45-Buchse (8P8C) ermöglicht den direkten Anschluss an Netzwerkkomponenten – ideal für Servicearbeiten oder in Testumgebungen.

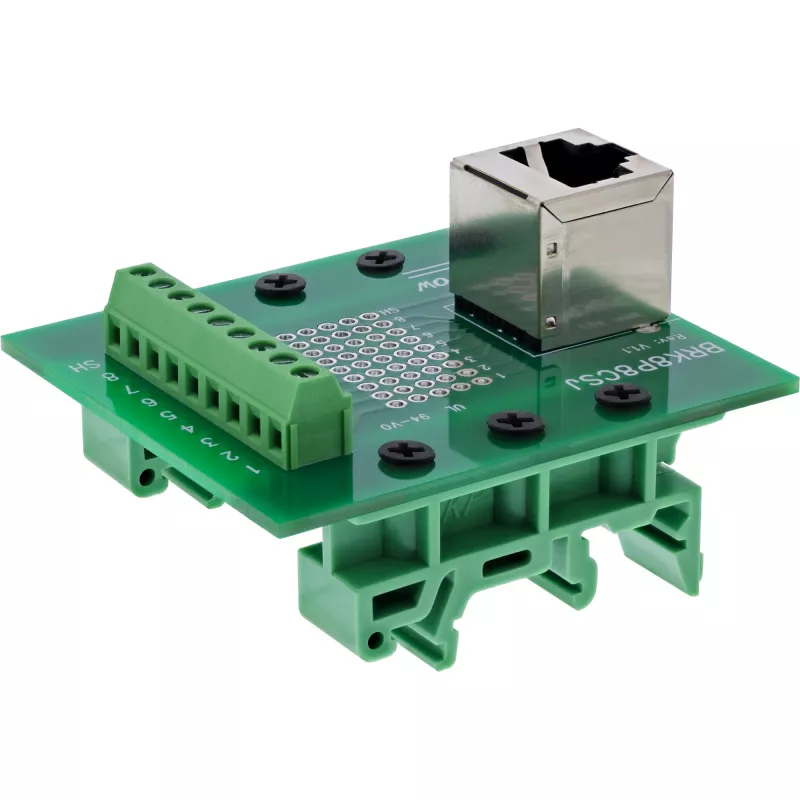

Platzsparende DIN-Schienen-Montage:Das Gehäuse ist für die schnelle Montage auf DIN-Schienen ausgelegt – besonders geeignet für strukturierte Installationen in Schaltschränken.
Vielseitiger Einsatz in der Industrie:Für Anwendungen in der Netzwerkdiagnose, Maschinenkommunikation, Prototypenentwicklung, Steuerungstechnik oder eingebetteten Systemen.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Kontakt gewährleisten eine zuverlässige und sichere Datenübertragung – auch bei Dauerlast in industriellen Umgebungen.

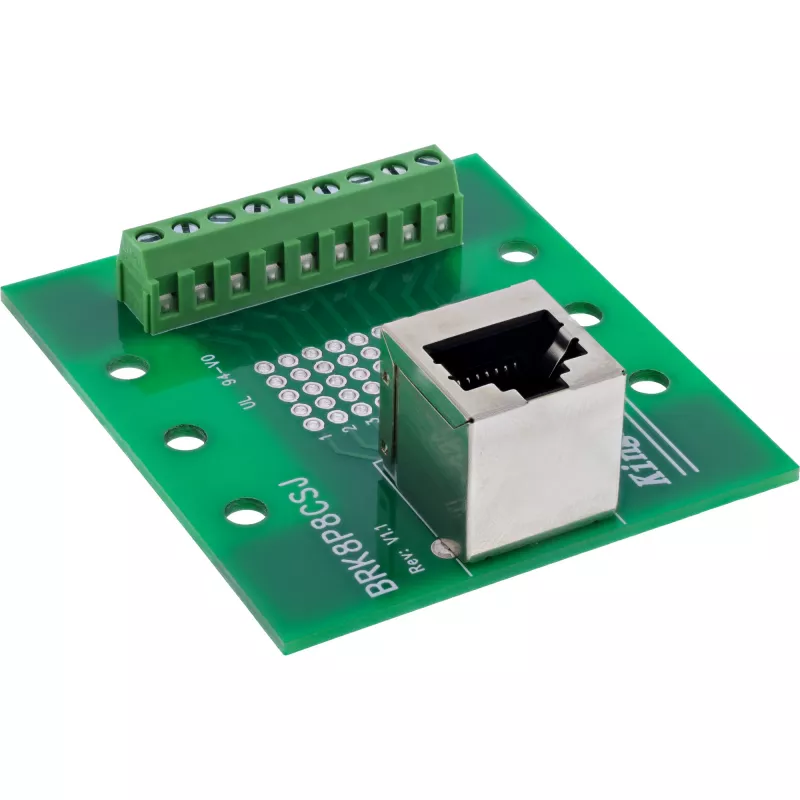

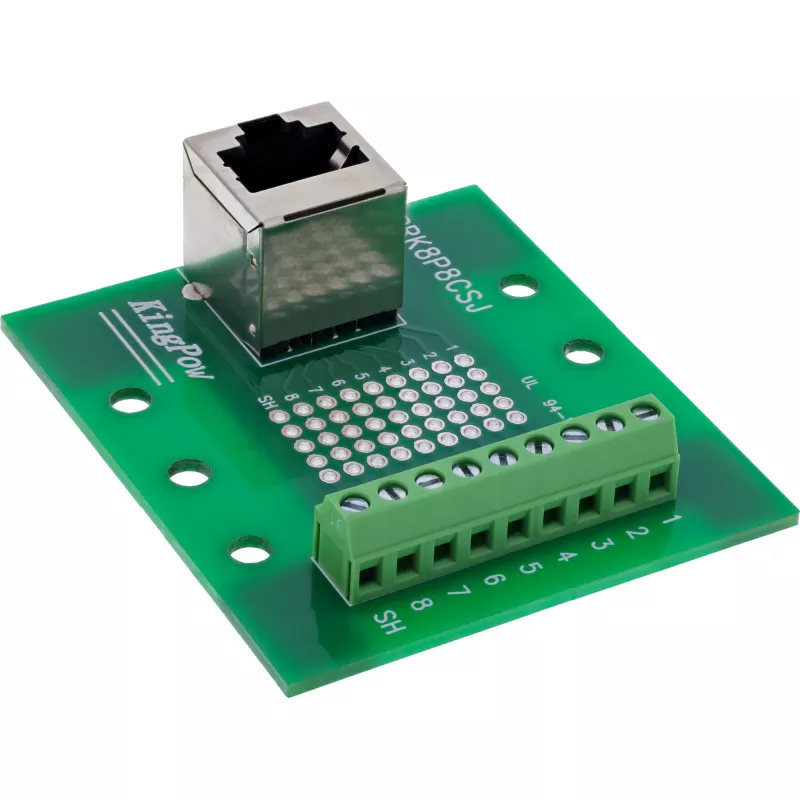

Die InLine® RJ45-Reihenklemme mit nach oben gerichteter Buchse und seitlicher Schraubklemmleiste wurde für den professionellen Einsatz in Schaltschränken oder Laboren entwickelt. Die 8-polige RJ45-Buchse (8P8C) ist fest in das Gehäuse integriert und direkt mit der internen Klemmleiste verbunden.
Die acht Adern und der zusätzliche Schirmkontakt können schnell und übersichtlich über die seitlich zugänglichen Schraubklemmen angeschlossen werden. Die Klemmen unterstützen Litzen im Bereich von 16–26 AWG und können zuverlässig mit einem Schlitzschraubendreher ≤ 2,5 mm verbunden werden.

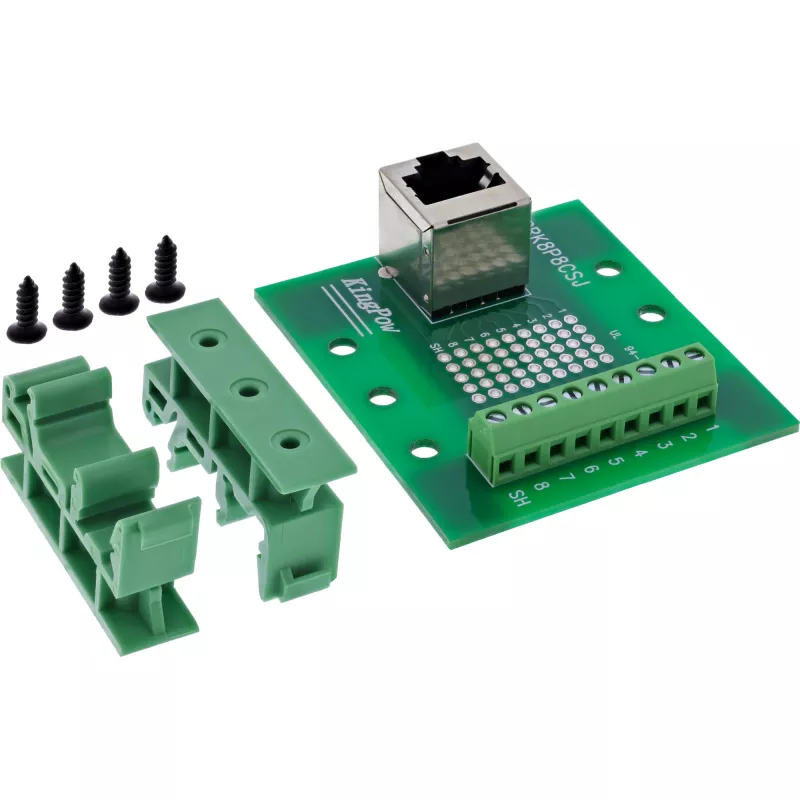

Die vormontierte DIN-Schienen-Befestigung ist ideal für strukturierte Installationen und Prüfaufbauten. 100% geprüft auf Kurzschlüsse und Fehlverdrahtung.

RJ45-Schnittstelle:8P8C-Buchse (nach oben gerichtet)
Schraubklemmleiste:9 Pole (8 Signale + Schirm), 5,0 mm Raster, mit Druckplatte
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Kontakt
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +70 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Montage:Vorbereitet für DIN-Hutschiene
Abmessungen:ca. 60 × 54 × 20 mm (B × H × T)

InLine 92505A. Anschlüsse: RJ45 8P8C / Reihenklemme 9 Pole, Produktfarbe: Grün, Anschlusskontaktart: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 54 x 60 x 20 mm, Gewicht: 21 g, Breite: 54 mm. Menge pro Packung: 1 St., Paketvolumen: 100 cm³. Ursprungsland: Taiwan

Verwendung

Montieren Sie die InLine 92505A auf einer DIN-Hutschiene im Schaltschrank oder Prüfgestell. Stecken Sie einen RJ45-Stecker in die nach oben gerichtete 8P8C-Buchse, um eine Verbindung zu Standard-Netzwerkgeräten herzustellen. Für festverdrahtete Verbindungen isolieren Sie Litzenleiter (16–26 AWG) ab, legen die Leiter in die entsprechenden Schraubklemmen (acht Signalkontakte plus Schirm) und sichern sie mit einem Schlitzschraubendreher mit einer Klingenbreite von ≤ 2,5 mm. Überprüfen Sie die Anschlüsse und legen Sie die Spannung erst nach Prüfung der korrekten Verdrahtung an.

Empfehlungen

Verwenden Sie den Adapter vorwiegend für Service-, Test- und temporäre Verdrahtungsänderungen. Stellen Sie sicher, dass die Leiterquerschnitte im angegebenen Bereich von 16–26 AWG liegen, und ziehen Sie die Klemmen mit einem passenden Schlitzschraubendreher fest. Setzen Sie das Modul keinen Temperaturen außerhalb von –20 °C bis +70 °C aus und beachten Sie die maximale Nennspannung von 100 V zwischen den Signalen.
