InLine 92504O Kabelverbinder IDC 10 / Reihenklemme 5 Klemmen Grün, Hellgrau

Zeitersparnis bei der Installation:Die 5-polige Schraubklemme mit Druckplatte ermöglicht eine schnelle, werkzeugunterstützte Verdrahtung – für Leitungen im Bereich 16–26 AWG.
Standardisierte IDC-Schnittstelle mit eindeutiger Pin-Belegung: Die 10-polige Buchse (2×5) sorgt für saubere Signaltrennung – ideal für strukturierte Verkabelung in Prüf-, Steuer- und Laboranwendungen.
Platzsparende PCB-Lösung mit logischer Anordnung:Kompaktes Design auf einer stabilen Leiterplatte zur direkten Integration in Gehäuse, Adapterplatten oder Prüfumgebungen.
Flexibler Einsatz in der Industrie:Geeignet für Inbetriebnahmen, Embedded-Projekte, Signalverteilung oder Steuerleitungen in digitalen Systemen.
Hohe Signalqualität:Geprüfter Isolationswiderstand bis 300 V AC, Nennstrom 1 A pro Pin und 100% Kurzschlusstest für langfristige Betriebssicherheit.

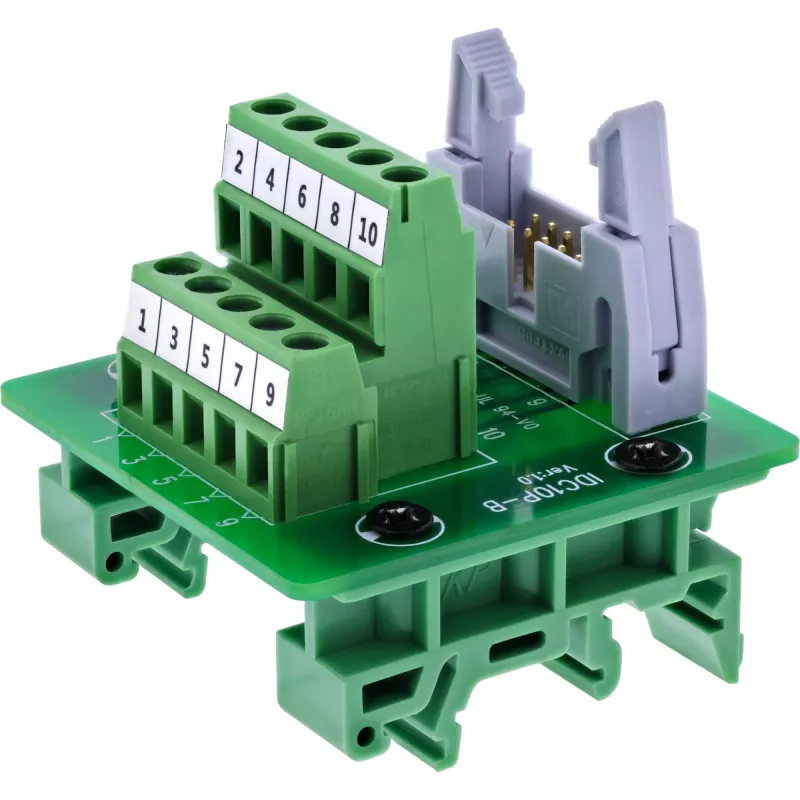

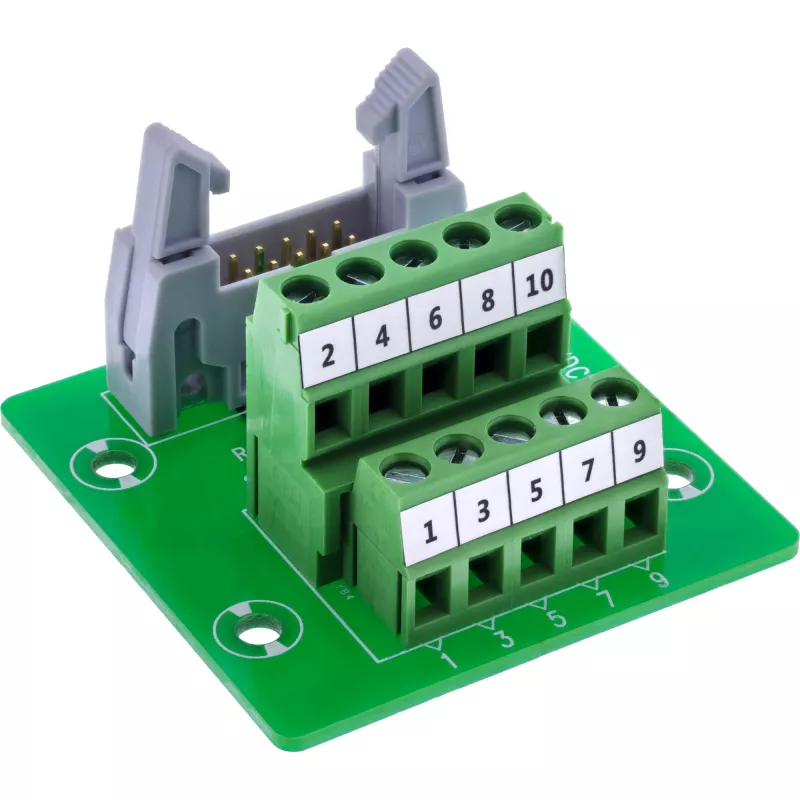

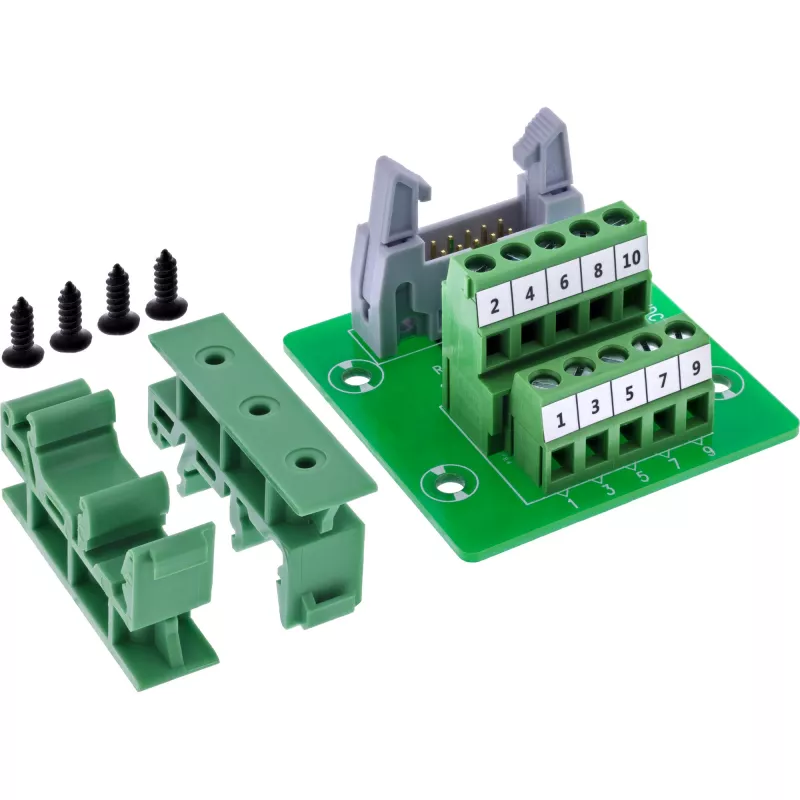

Der InLine® IDC-10-auf-Klemmleistenadapter mit 5-poliger Schraubklemmenleiste bietet eine kompakte Lösung zum Anschluss von digitalen Signalen, Stromversorgungs- oder Steuerverbindungen – ohne Löten. Die Kombination aus IDC-Buchse (2×5) und seitlich zugänglicher Klemmleiste ist auf einer robusten Leiterplatte montiert und für Industrieumgebungen optimiert.
Die Schraubklemmen (5,0 mm Rastermaß) sind eindeutig beschriftet und unterstützen Litzen im Bereich von 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm. Eine EVA-Isolierschicht bietet Schutz bei der Montage auf leitfähigen Oberflächen. Mit 100% Kurzschlusstest und hohen Isolationswerten ist der Adapter ideal für Prüfsysteme, Steuergeräte oder Embedded-Anwendungen.

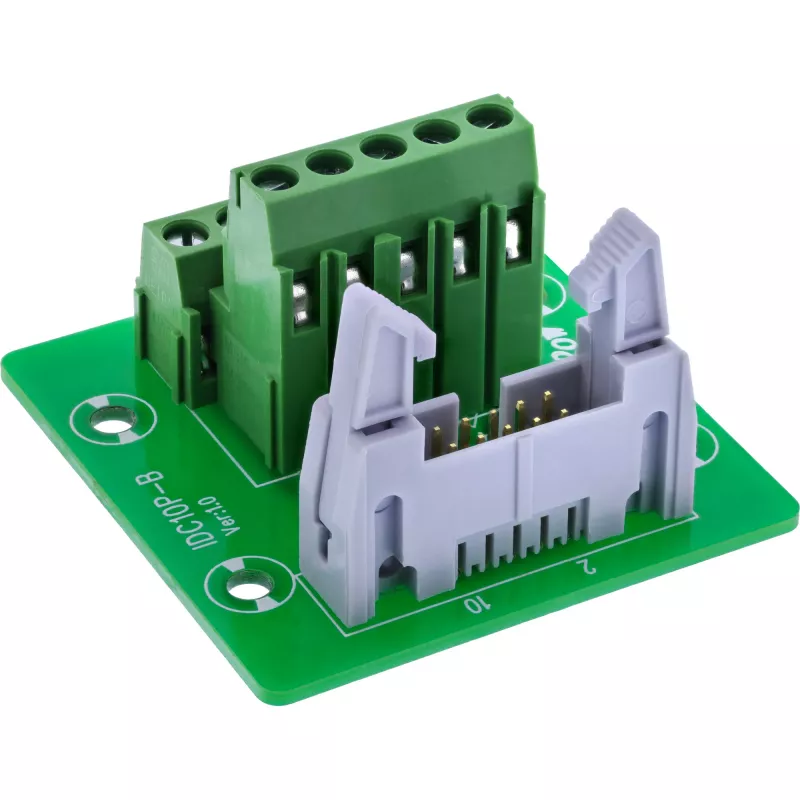

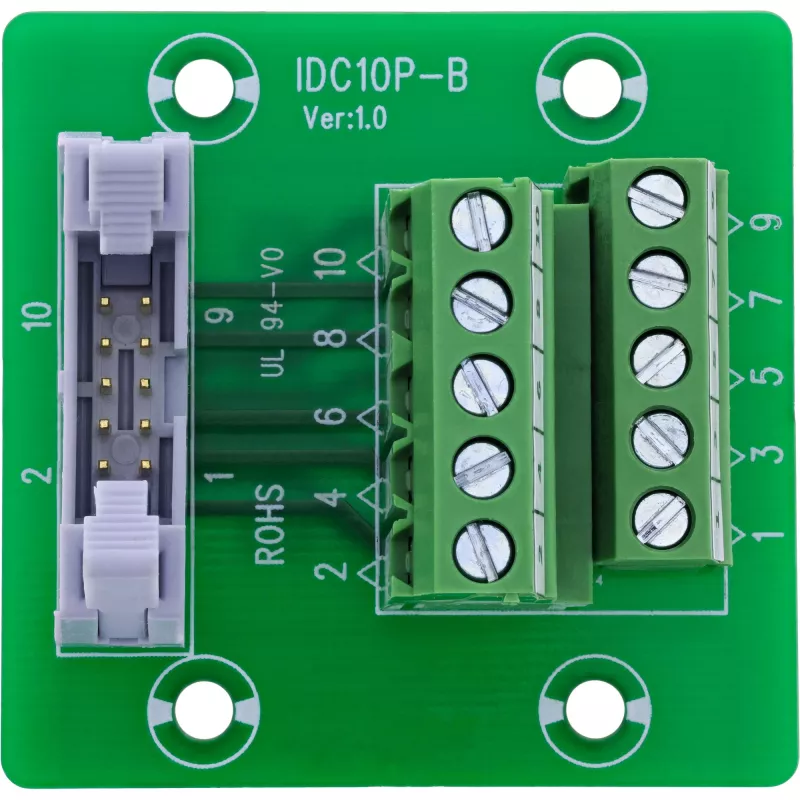

IDC-Schnittstelle:10-polige IDC-Buchse (2×5), Rastermaß 2,54 mm
Schraubklemmenleiste:5 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
Signalbelegung:GND (Masse), D0 bis D3 (digitale Signalleitungen, je nach Anwendung zuweisbar)
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand:5 Ohm
Betriebstemperatur:–10 °C bis +70 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen:ca. 51 × 50 × 29 mm (L × B × H)

InLine 92504O. Anschlüsse: IDC 10 / Reihenklemme 5 Klemmen, Produktfarbe: Grün, Hellgrau, Steckverbindergeschlecht: Buchse/Buchse. Konformitätszertifikate: RoHS, TÜV-Prüfzeichen. Abmessungen (BxTxH): 50 x 51 x 29 mm, Gewicht: 30 g, Breite: 50 mm. Menge pro Packung: 1 St., Packungsvolumen: 100 cm³, Verpackungsart: Polybag. Ursprungsland: Taiwan

Verwendung

Stecken Sie den passenden 10-poligen Stecker in die IDC-Buchse (2×5) und befestigen Sie den Adapter je nach Bedarf im Gehäuse oder Panel. Abisolierte Litzen (16–26 AWG) in die entsprechenden Schraubklemmen einführen, dabei auf korrekte Belegung von GND und Signalleitungen achten. Ziehen Sie die Druckplattenschrauben mit einem Schlitzschraubendreher bis 2,5 mm fest. Die EVA-Isolierung auf der Unterseite ermöglicht eine sichere Platzierung auf nicht isolierten Oberflächen.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb überprüfen Sie vor dem Einschalten des Systems die korrekte Signalbelegung, vermeiden Sie eine Überschreitung von 1 A pro Pin oder 100 V zwischen Signalen und führen Sie regelmäßige Kontrollen der Klemmschrauben durch, um sicheren Kontakt in vibrationsbelasteten Installationen zu gewährleisten.
