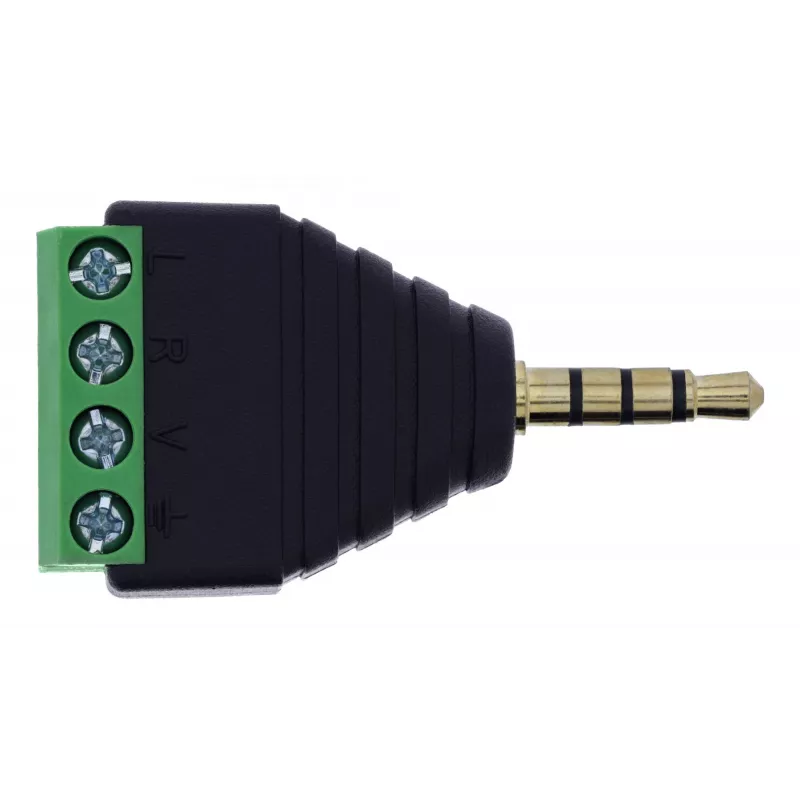

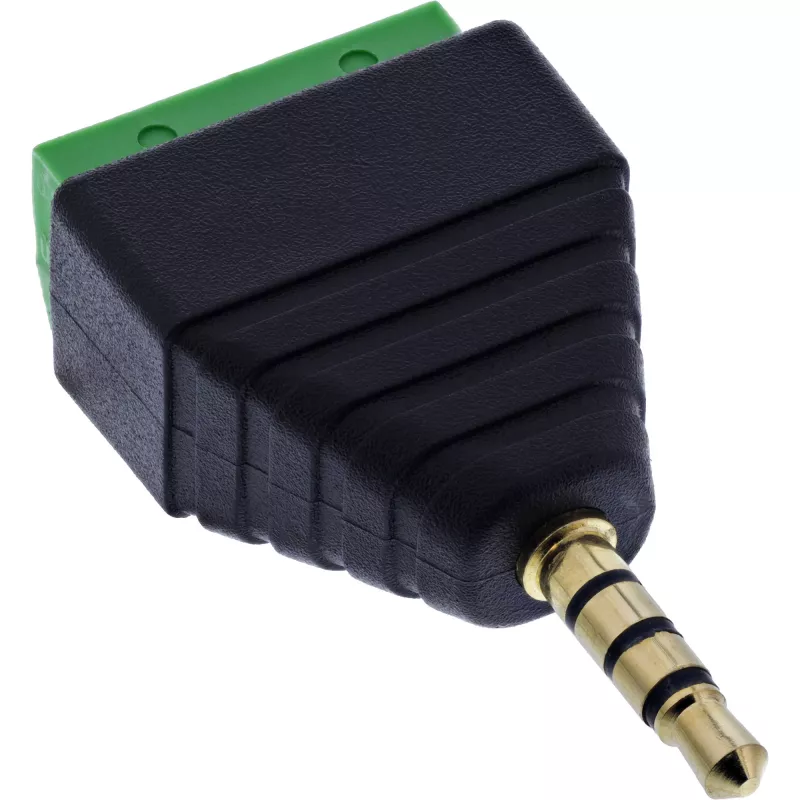

InLine 92504J Kabelverbinder 3,5 mm 4-poliger Klinkenstecker TRRS / Klemmleiste 4 Anschlüsse Schwarz, Grün

Zeitsparende Installation:Schneller Anschluss über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Präzise Kontaktierung von Audio-/Mikrofonsignalen: 4-poliger 3,5-mm-Klinkenstecker mit zugewiesener Klemmleiste (L, R, V, +) – ideal für Audio-, Headset- oder Steuerkabel in Prototyping- und Testumgebungen.
Seitliche Klemmleiste für platzsparende Montage: Kompakte Anschlusslösung mit seitlicher Schraubklemmenleiste – ideal für enge Adapterplatten oder beengte Testaufbauten.
Vielseitige industrielle Anwendungen: Für Signalverarbeitung, Steuerungstechnik, Multimedia-Schnittstellen oder Entwicklungslabore mit analoger Audiointegration.
Hohe Signalqualität:Isolationswiderstand ≥ 10 MΩ bei 300 V DC und Nennstrom bis zu 1 A – zuverlässig und für den Dauerbetrieb unter industriellen Bedingungen geeignet.

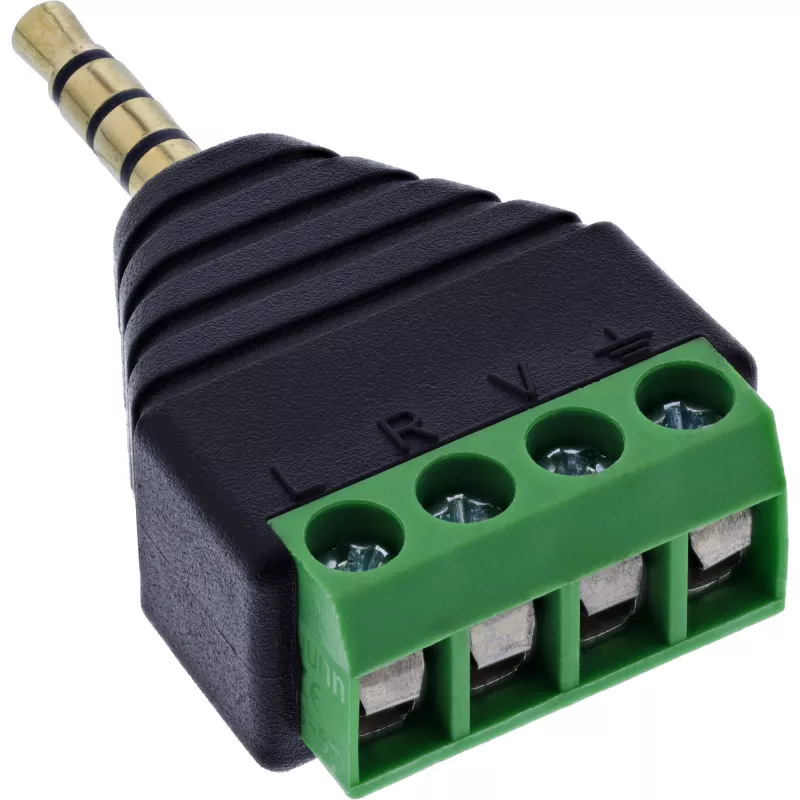

Der InLine® Adapter von 3,5-mm-4-Pol-Klinkenstecker auf Klemmleiste bietet eine einfache Möglichkeit, analoge Audio- und Mikrofonsignale ohne Löten zu verdrahten. Der 3,5-mm-Klinkenstecker (TRRS) ist direkt mit einer 4-poligen Schraubklemmenleiste verbunden. Die Anschlüsse sind klar beschriftet: L (links), R (rechts), V (Mikrofon/Spannung), + (gemeinsame Masse oder Schirmung) – ideal zur Signalaufteilung in Headset- oder Kombibuchsen-Anwendungen.
Die Schraubklemmen mit 5,0 mm Rastermaß unterstützen Drähte im Bereich 18–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit einer Klingenbreite ≤ 2,5 mm. Die kompakte Bauweise ermöglicht den Einsatz in beengten Einbausituationen, z. B. in Prüfaufbauten, Entwicklungslaboren oder Audio-Schnittstellen. Die EVA-Isolationsschicht bietet Schutz bei Montage auf leitfähigen Oberflächen.

Klinkenanschluss:3,5 mm TRRS-Klinkenstecker (4-polig, L/R/Mikrofon/Masse)
Polzahl / Anschlussbelegung:4 Anschlüsse / L, R, V, +
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Rastermaß
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand:5 Ohm
Betriebstemperatur:–10 °C bis +70 °C
Isolationsschicht:EVA-Isolierung auf der Unterseite

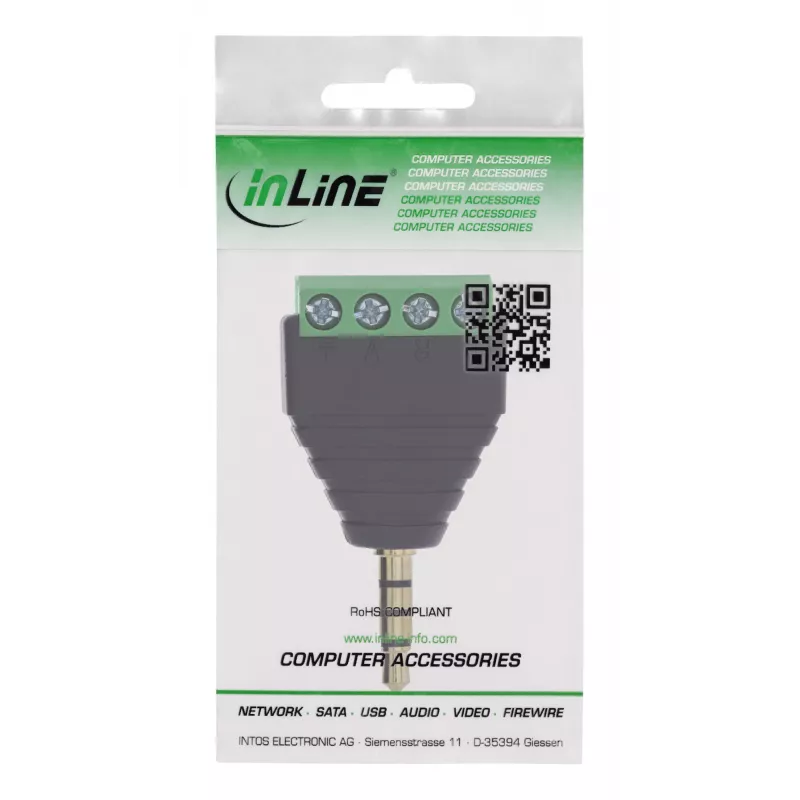

InLine 92504J. Anschluss(e): 3,5 mm 4-poliger Klinkenstecker TRRS / Klemmleiste 4 Anschlüsse, Produktfarbe: Schwarz, Grün, Anschluss-Stecker/Stecker-Buchse: Stecker/Buchse. Compliance-Zertifikate: RoHS, TÜV-Prüfzeichen. Abmessungen (BxTxH): 23 x 44 x 14 mm, Gewicht: 10 g, Breite: 23 mm. Menge pro Packung: 1 St., Packungsvolumen: 100 cm³, Verpackungsart: Polybeutel. Ursprungsland: Taiwan

Verwendung

Stecken Sie den 3,5-mm-TRRS-Stecker in die Adapterbuchse und bereiten Sie die Leiter im Bereich 18–26 AWG vor. Lösen Sie die Schraubklemmen mit einem Schlitzschraubendreher (Klingenbreite ≤ 2,5 mm), führen Sie die abisolierten Drahtenden in die entsprechend gekennzeichneten Anschlüsse (L, R, V, +) ein und ziehen Sie die Schrauben fest, um die Leiter zu fixieren. Überprüfen Sie die Verbindungen und stellen Sie sicher, dass der Adapter auf einer nicht leitenden oder EVA-geschützten Oberfläche montiert ist, um Kurzschlüsse zu vermeiden. Beachten Sie während des Betriebs die Grenzwerte für Nennstrom und Betriebsspannung.

Empfehlungen

Für eine zuverlässige Langzeitleistung verwenden Sie Litzen- oder massive Kupferleiter innerhalb des angegebenen AWG-Bereichs, überschreiten Sie nicht 1,0 A pro Pin und halten Sie die Betriebstemperatur zwischen –10 °C und +70 °C. Bei Installation in engen oder metallischen Gehäusen stellen Sie sicher, dass die EVA-Isolationsschicht intakt und richtig positioniert ist, um Kontakt mit leitfähigen Oberflächen zu vermeiden.
