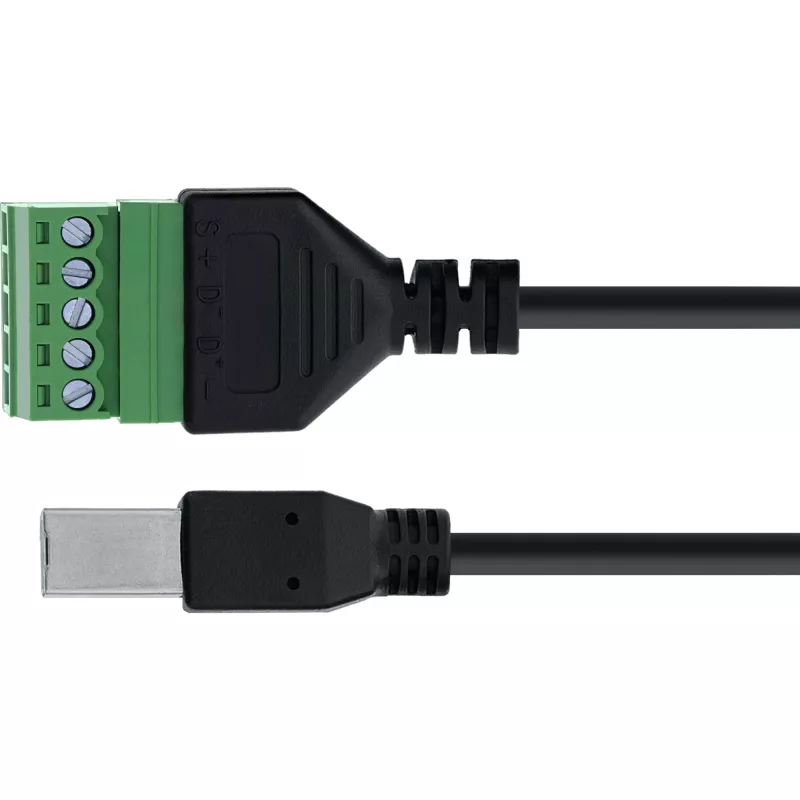

InLine 92504I Kabelverbinder USB-B / Klemmleiste, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation:Schnelles Verdrahten über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Integriertes USB-Kabel für flexible Anwendungen:Das 1-Meter-Anschlusskabel mit USB-B-Stecker ermöglicht den direkten Anschluss an Geräte – ohne separates Zubehör oder Löten.
Klare Klemmenbelegung & sicherer Kontakt:5-polige Klemmen mit Druckplatte, eindeutig beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Prüfung und Prototyping.
Vielseitiger Einsatz in der Industrie:Zum schnellen Anschließen von USB-2.0-Signalen in Prüfaufbauten, Laboren, bei der Inbetriebnahme oder Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Bemessungsstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerlast und in industriellen Umgebungen.

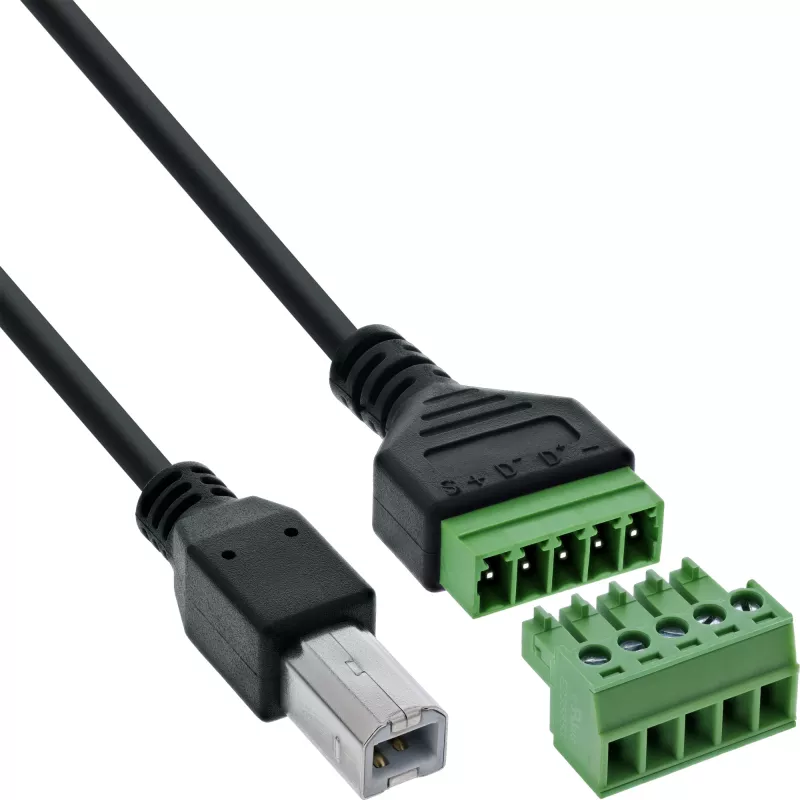

Der InLine® USB‑B 2.0 Klemmleistenadapter mit Stecker und fest angeschlossenem Verbindungskabel vereint eine stabile USB-Verbindung mit der Flexibilität offener Signalführung. Der USB‑B-Stecker ist direkt mit einer 5‑poligen Schraubklemme verbunden – ideal für Prüfstände, Diagnosegeräte oder industrielle Systeme.
Die Schraubklemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und unterstützen Drähte im Bereich 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das ca. 1 m lange USB-Kabel spart Verdrahtungszeit und ermöglicht den sofortigen Einsatz – z. B. in mobilen Prüfstationen oder Entwicklungslaboren. Eine EVA-Isolierschicht auf der Unterseite bietet zusätzlichen Schutz bei Montage auf leitfähigen Oberflächen.

USB-Schnittstelle:USB‑B 2.0, Stecker
Kabellänge:ca. 1 m (PVC, fest angeschlossen)
Anzahl Pins / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Raster
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Bemessungsstrom:0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationswiderstand):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen:Klemmleiste ca. 50 × 21,2 × 18,4 mm (L × B × H)

InLine 92504I. Anschluss(se): USB-B / Klemmleiste, 5-polig, Produktfarbe: Schwarz, Grün, Steckverbindertyp: Stecker/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 20 x 1000 x 11 mm, Gewicht: 34 g, Kabellänge: 1 m. Menge pro Packung: 1 Stück(e), Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan

Verwendung

Verbinden Sie den USB‑B-Stecker mit der USB‑B-Buchse des Hosts oder Geräts. Bereiten Sie Drähte im Bereich 16–26 AWG vor, führen Sie jeden Leiter in die passende beschriftete Klemme ein (1: Masse, 2: D+, 3: D–, 4: VBUS, 5: Schirm) und ziehen Sie die Schraube mit einem Schlitzschraubendreher (≤ 2,5 mm) fest, bis sie sicher sitzt. Stellen Sie vor dem Anlegen der Spannung die korrekte Polarität für Daten- und Stromleitungen sicher. Bei Montage auf Metall oder leitfähigen Oberflächen die EVA-isolierte Seite nach unten ausrichten, um das Risiko von Kurzschlüssen zu verringern.

Empfehlungen

Für stabile Langzeitinstallationen sollten feste USB-Steckverbinder oder professionell konfektionierte Kabel verwendet werden; nutzen Sie diesen InLine-Adapter hauptsächlich für Tests, Diagnose, Prototyping und temporäre Verbindungen, bei denen ein schneller, lötfreier Zugriff auf USB-Signale erforderlich ist.
