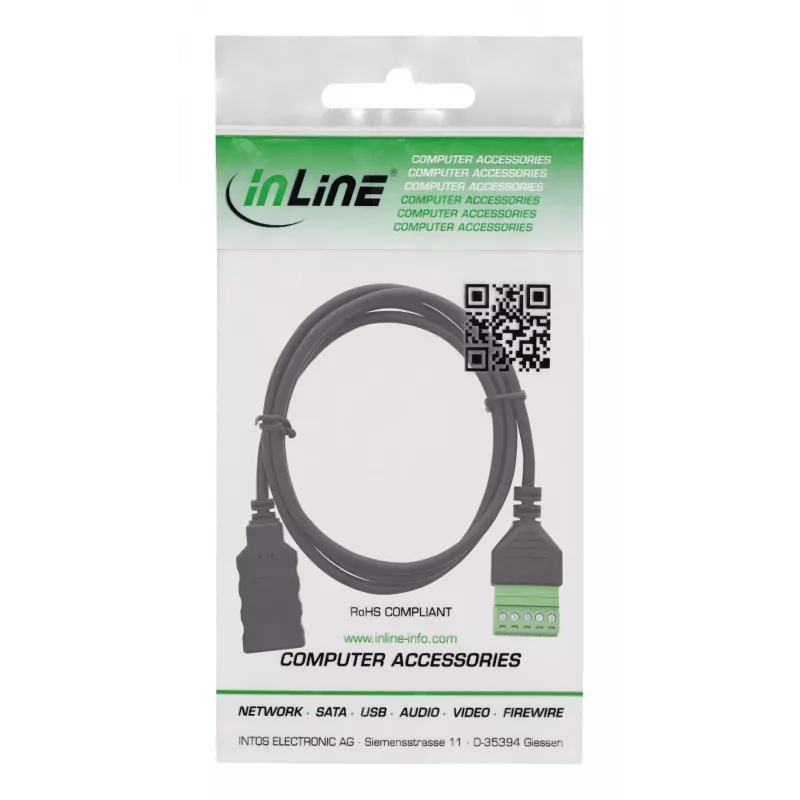

InLine 92504H Drahtverbinder USB-A / Klemmblock, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Integriertes USB-Kabel für flexible Anwendungen: Das 1-Meter-Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Löten.
Klare Klemmenbelegung & sicherer Kontakt: 5-polige Klemmen mit Druckplatte, eindeutig beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Prüfung und Prototyping.
Vielseitiger Einsatz in der Industrie:Für den schnellen Anschluss von USB 2.0 Signalen in Testaufbauten, Labor, Inbetriebnahme oder Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten zuverlässige Signalübertragung – auch unter Dauerlast und in industriellen Umgebungen.

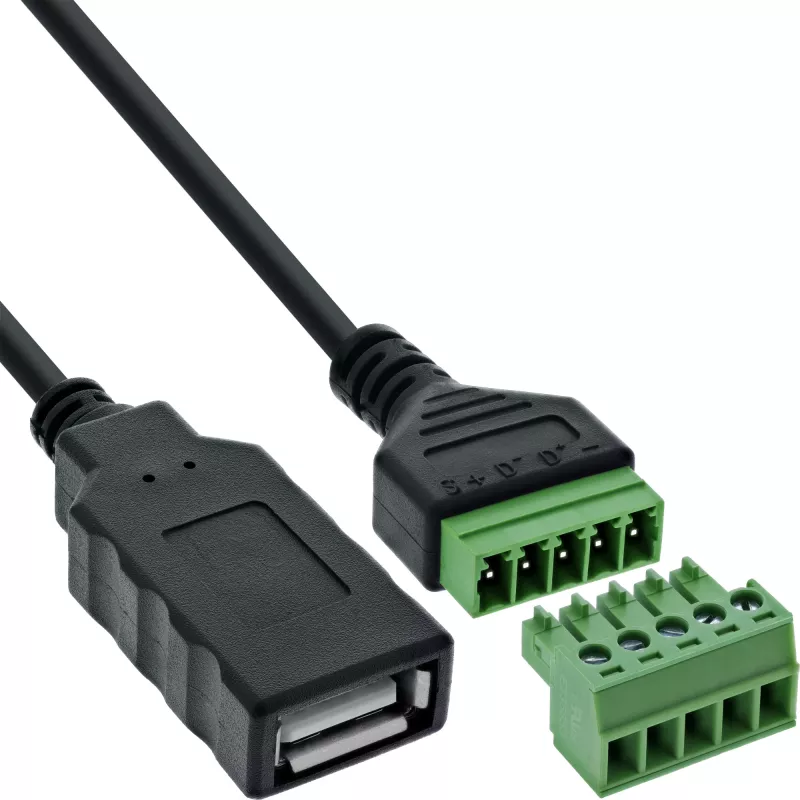

Der InLine® USB‑A 2.0 Klemmblock-Adapter mit Buchse und fest integriertem Anschlusskabel ermöglicht den einfachen Anschluss von USB-Signalen an eine 5-polige Schraubklemmleiste – ganz ohne Löten. Die Klemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und unterstützen Drähte im Bereich von 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Mit einer Kabellänge von 1 Meter eignet sich der Adapter ideal für Testaufbauten, Laborumgebungen oder eingebettete Systeme. Eine EVA-Isolierschicht auf der Unterseite bietet zusätzlichen Schutz bei Montage auf leitfähigen Oberflächen.

USB-Schnittstelle:USB‑A 2.0, Buchse
Kabellänge:ca. 1 m (PVC, fest integriert)

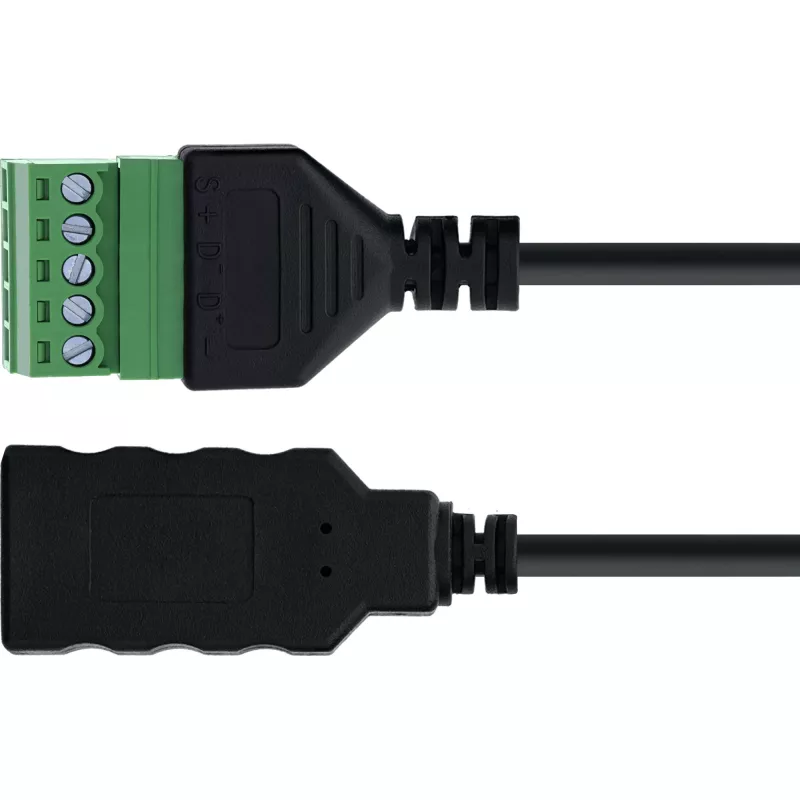

Anzahl der Pole / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Teilung
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationswiderstand):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen:Klemmblock ca. 50 × 21,2 × 18,4 mm (L × B × H)

InLine 92504H. Anschlüsse: USB-A / Klemmblock, 5-polig, Produktfarbe: Schwarz, Grün, Steckverbindertyp: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 22 x 1015 x 12 mm, Gewicht: 39 g, Kabellänge: 1 m. Menge pro Packung: 1 St., Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Ursprungsland: Taiwan

Verwendung

Entfernen Sie die Isolierung von Drähten im unterstützten Bereich 16–26 AWG, führen Sie jeden Leiter in die entsprechende nummerierte Klemme ein (1: Masse, 2: D+, 3: D–, 4: VBUS, 5: Schirm) und befestigen Sie ihn mit der Druckplatte unter Verwendung eines Schlitzschraubendrehers bis 2,5 mm. Stecken Sie das USB‑A Gerät oder Kabel in die USB‑A 2.0 Buchse. Positionieren Sie den Adapter auf einer nicht leitenden Oberfläche oder nutzen Sie die EVA-Isolierschicht bei Montage auf leitfähigen Oberflächen. Stellen Sie vor dem Einschalten der VBUS-Leitung die korrekte Polarität und Schirmverbindungen sicher.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb Kupferleiter innerhalb des angegebenen AWG-Bereichs, vermeiden Sie übermäßiges Biegen oder mechanische Belastung des integrierten Kabels und überprüfen Sie in Langzeitinstallationen regelmäßig den festen Sitz der Klemmen. Überschreiten Sie nicht den Nennstrom von 0,7 A pro Pin und halten Sie den Adapter innerhalb des spezifizierten Temperaturbereichs.
