InLine 92504E Drahtverbinder USB-C / Klemmleiste, 5-polig Schwarz, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Integriertes USB-Kabel für flexible Anwendungen: Das 1-Meter-Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Löten.
Klare Anschlussbelegung und sicherer Kontakt: 5-polige Klemmen mit Druckplatte, eindeutig beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Prüfung und Prototyping.
Vielseitiger Einsatz in der Industrie: Für den schnellen Anschluss von USB-2.0-Signalen in Prüfaufbauten, Laboren, Inbetriebnahme oder Fehlersuche – ohne Löten.
Hohe Signalqualität: Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – selbst unter Dauerlast und in industriellen Umgebungen.

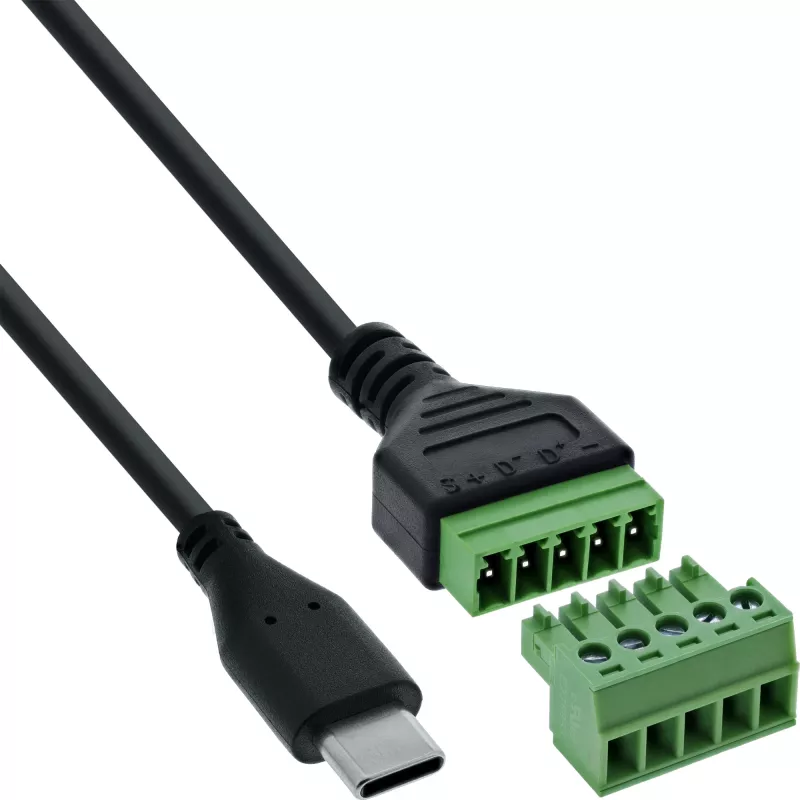

Der InLine® USB‑C 2.0 Klemmleistenadapter mit 5-adrigem Anschlusskabel vereint die Vorteile eines modernen USB‑C-Anschlusses mit der Flexibilität offener Signalführung. Der USB‑C-Stecker ist fest mit einer 5-poligen Schraubklemmenleiste verbunden – ideal für Prüfplätze, Diagnosegeräte oder eingebettete Systeme.
Die Schraubklemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine sichere und eindeutige Signalzuordnung. Die Klemmen mit 5,0 mm Rastermaß unterstützen Drähte im Bereich von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das integrierte 1-Meter-Anschlusskabel reduziert den Verdrahtungsaufwand und ermöglicht den sofortigen Einsatz – z. B. an Steuerungen, Entwicklungsboards oder mobilen Messsystemen. Eine EVA-Isolierschicht auf der Unterseite bietet zusätzlichen Schutz bei der Montage auf leitfähigen Oberflächen.

USB-Schnittstelle: USB‑C 2.0, Stecker
Kabellänge: ca. 1 m (PVC, fest integriert)
Anzahl der Pins / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik: Schraubklemme mit Druckplatte, 5,0 mm Rastermaß
Anschlussbereich: 16–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB-Betriebsspannung (VBUS): 5 V DC
Prüfspannung (Isolationswiderstand): 300 V AC / 1 Minute
Isolationswiderstand: ≥ 10 MΩ bei 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierschicht: EVA-Isolierung auf der Unterseite
Abmessungen: Klemmleiste ca. 50 × 21,2 × 18,4 mm (L × B × H)

InLine 92504E. Anschlüsse: USB-C / Klemmleiste, 5-polig, Produktfarbe: Schwarz, Grün, Steckverbinder-Geschlecht: Stecker/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 21 x 1000 x 11 mm, Gewicht: 31 g, Kabellänge: 1 m. Menge pro Packung: 1 Stück, Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Herkunftsland: Taiwan

Verwendung

Stecken Sie den USB‑C-Stecker in die Host- oder Gerätebuchse. Isolieren Sie die Leiterenden im unterstützten Bereich von 16–26 AWG ab, lösen Sie dann die Schraubklemmen mit einem Schlitzschraubendreher (≤ 2,5 mm), führen Sie die Drähte in die eindeutig beschrifteten Positionen (1: – / 2: D+ / 3: D– / 4: + / 5: S) ein und ziehen Sie die Schrauben fest, um die Leiter unter den Druckplatten zu sichern. Montieren Sie die Klemmleiste auf einer nicht leitenden Oberfläche oder nutzen Sie die EVA-Isolierunterseite bei der Platzierung auf leitfähigen Oberflächen. Überprüfen Sie die korrekte Verdrahtung und dass die Grenzwerte für Nennstrom und USB VBUS (5 V DC) vor dem Einschalten eingehalten werden.

Empfehlungen

Verwenden Sie den Adapter für temporäre Verbindungen, Prüfungen und Prototyping, wenn ein offener Zugang zu USB‑C-Signalleitungen erforderlich ist. Stellen Sie sicher, dass die Drahtquerschnitte und das Anzugsdrehmoment der Schrauben für Leiter von 16–26 AWG geeignet sind und vermeiden Sie das Überschreiten der 0,7 A pro Pin Nennleistung. Für dauerhafte Installationen sollten Sie eine dedizierte Steckverbinderlösung in Betracht ziehen, wenn eine Zugentlastung erforderlich ist.
