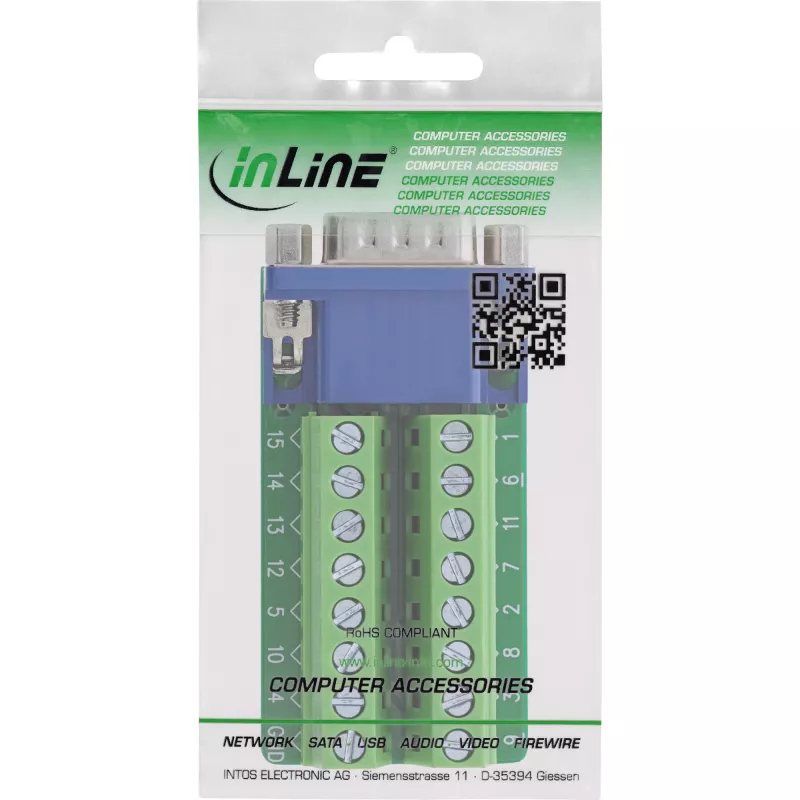

InLine 92503B Kabelverbinder Klemmleiste, VGA (HD15) Blau, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.

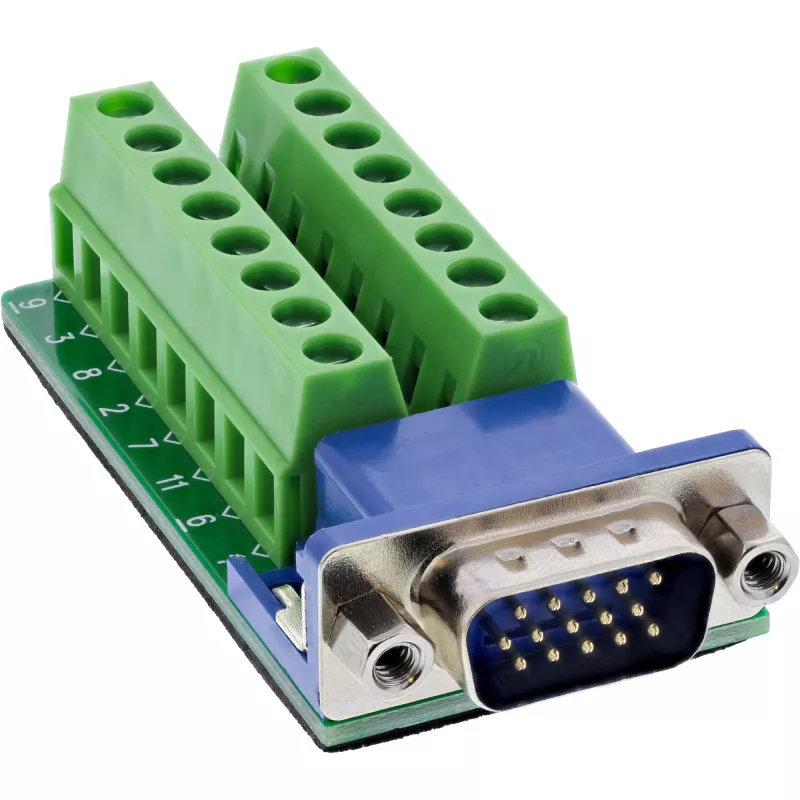

Stabile Verbindung durch Schraubverriegelung:Der VGA-Stecker (HD15) verfügt über ein Montagegewinde (UNC #4-40) und ermöglicht eine sichere mechanische Befestigung mit passenden Buchsen – vibrationsfest und langlebig.
Vielseitige industrielle Anwendungen: Ideal für analoge Videosignale, Steuerleitungen oder Prototyping in Prüfaufbauten, Maschinen oder Visualisierungssystemen.
Kompaktes Design: Mit einer Breite von nur 63,8 mm lässt sich die Klemmleiste platzsparend in bestehende Systeme integrieren – auch bei beengten Platzverhältnissen.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Bemessungsstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerlast und in industriellen Umgebungen.

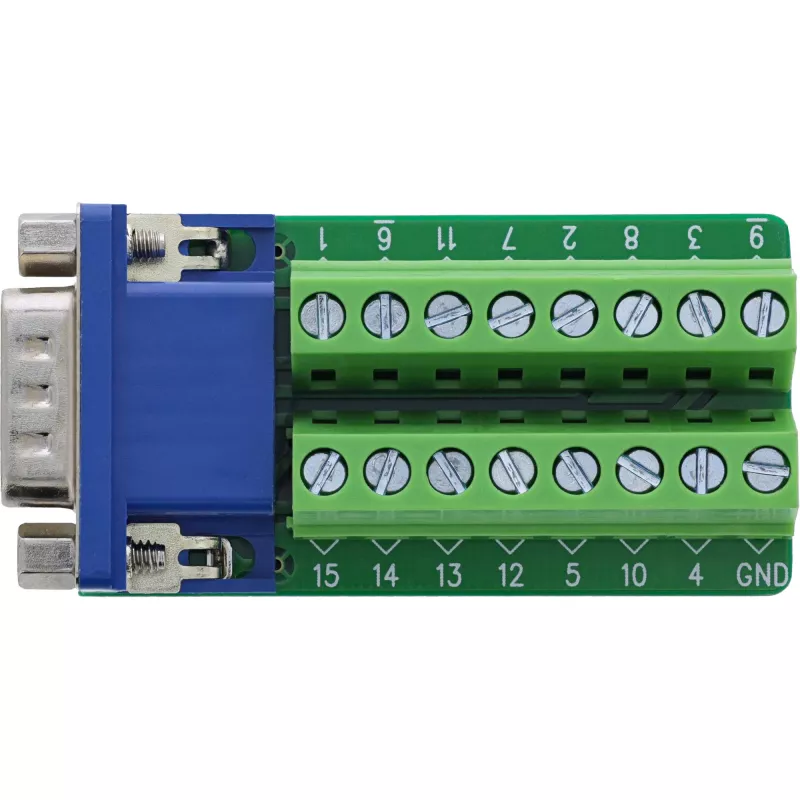

Die InLine® VGA (HD15) Klemmleiste mit Stecker in 2-reihiger Ausführung eignet sich ideal zur Verdrahtung analoger Signale, z. B. für Visualisierungs-, Steuerungs- oder Serviceanwendungen. Einzeladern im Bereich 18–26 AWG lassen sich über Schraubklemmen mit Druckplatten sicher anschließen – ganz ohne Löten. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubverriegelung (UNC #4-40) sorgt für eine zuverlässige mechanische Verbindung zur Gegenseite – auch bei häufigem Betätigen oder Vibrationen. Das kompakte Design ermöglicht eine platzsparende Integration in Gehäuse, Testumgebungen oder Steuerungssysteme. Eine EVA-Isolierschicht bietet zusätzlichen Schutz bei der Montage auf leitfähigen Oberflächen.

VGA-Schnittstelle:HD15, Stecker, 2-reihig
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Bemessungsstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierschicht:EVA-Isolierung auf der Unterseite
Abmessungen:ca. 64 × 31 × 18 mm (L × B × H)

InLine 92503B. Anschluss(e): Klemmleiste, VGA (HD15), Produktfarbe: Blau, Grün, Steckverbinder Geschlecht: Männlich. Konformitätsbescheinigungen: TÜV-Zeichen, RoHS. Abmessungen (BxTxH): 31 x 64 x 18 mm, Gewicht: 33 g, Breite: 31 mm. Menge pro Packung: 1 Stk., Paketgewicht: 36 g, Paketvolumen: 100 cm³. Ursprungsland: Taiwan
