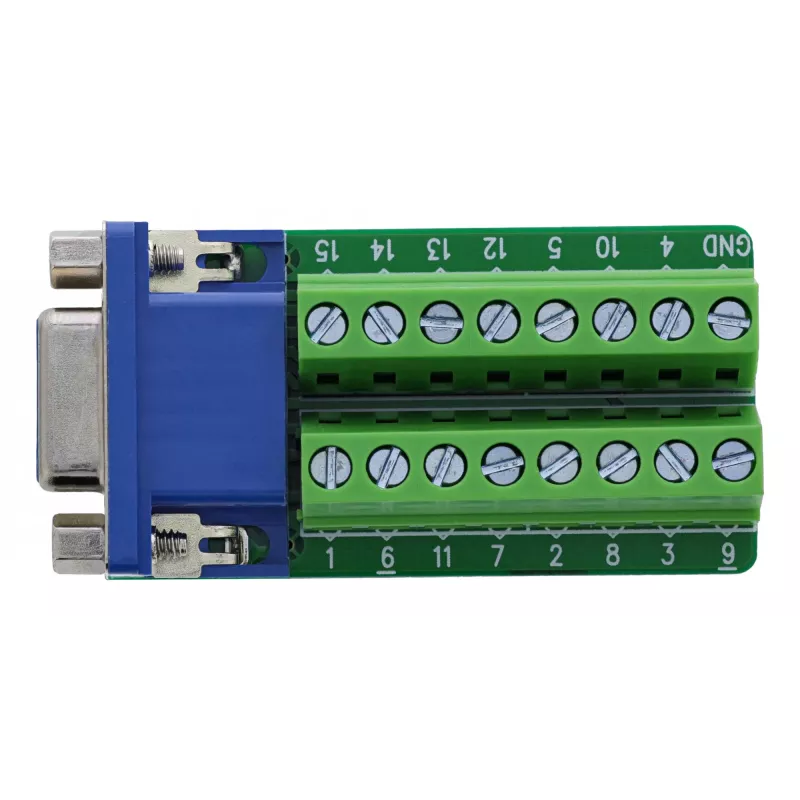

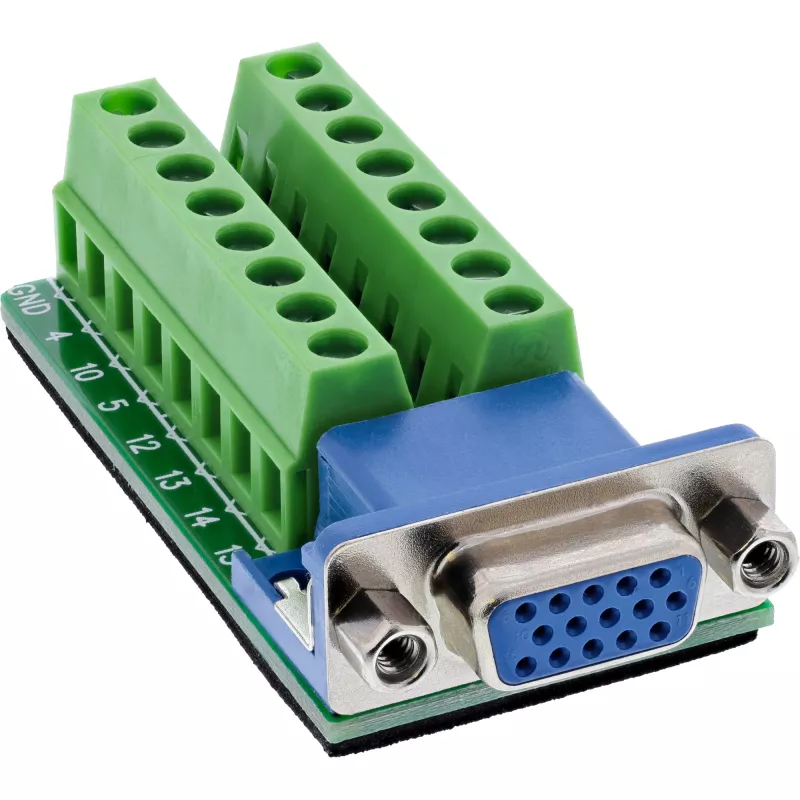

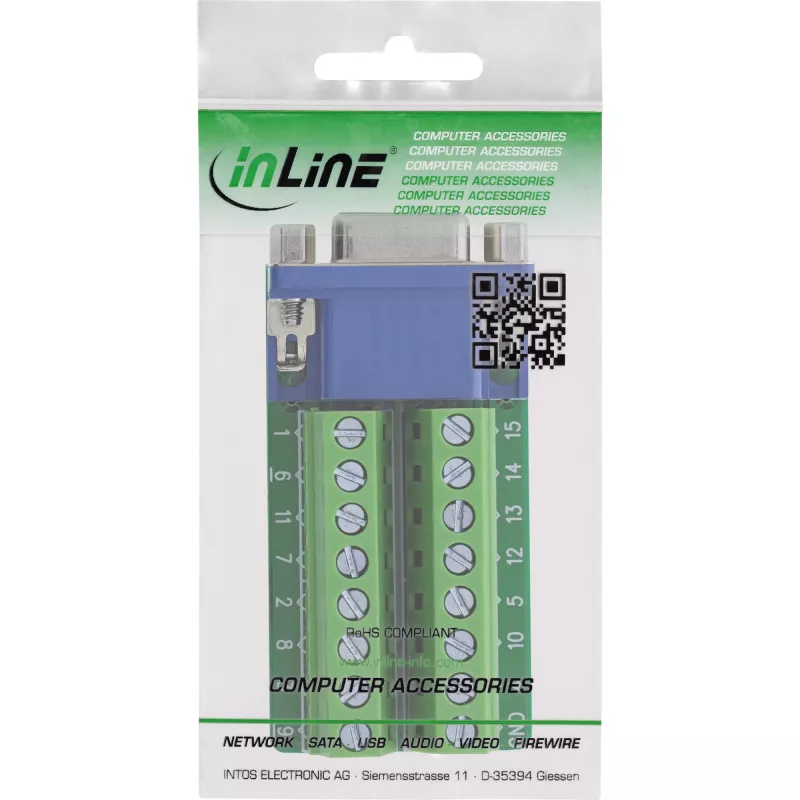

InLine 92503A Drahtverbinder Klemmleiste, VGA (HD15) Blau, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung dank Schraubsicherung: Die VGA-Buchse (HD15) ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckverbindern – vibrationsfest und langlebig.
Vielseitige Industrieanwendungen: Ideal für die Signalübertragung in der Visualisierung, in Prüfaufbauten, Laboranwendungen, Steuerungssystemen und beim Prototyping.
Kompaktes Design: Mit einer Breite von nur 63,8 mm lässt sich die Klemmleiste platzsparend in bestehende Systeme integrieren – selbst bei beengten Platzverhältnissen.
Hohe Signalqualität: Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerlast und in industriellen Umgebungen.

Die InLine® VGA (HD15) Klemmleiste mit Buchse im 2-reihigen Design bietet eine praktische Lösung für die offene Verdrahtung analoger Bild- oder Steuersignale – z. B. auf Prüfständen, in Laboranwendungen oder beim Prototyping. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeldrähten im Bereich von 18–26 AWG ohne Löten oder Spezialwerkzeug. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die VGA-Buchse verfügt über ein integriertes Befestigungsgewinde (UNC #4-40), das eine sichere mechanische Verbindung mit passenden Steckverbindern gewährleistet – auch bei Vibrationen oder häufigem Bewegen. Das kompakte Design mit einer Länge von nur 63,8 mm ermöglicht eine platzsparende Integration, z. B. in Gehäusen oder Prüfaufbauten. Eine EVA-Isolierschicht bietet zusätzlichen Schutz bei der Montage auf leitfähigen Oberflächen.

VGA-Schnittstelle: HD15, Buchse, 2-reihig
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolationsschicht: EVA-Isolierung auf der Unterseite
Abmessungen: ca. 64 × 31 × 18 mm (L × B × H)

InLine 92503A. Anschlüsse: Klemmleiste, VGA (HD15), Produktfarbe: Blau, Grün, Steckverbindertyp: Buchse. Konformitätsbescheinigungen: TÜV-Zeichen, RoHS. Abmessungen (BxTxH): 31 x 64 x 18 mm, Gewicht: 34 g, Breite: 31 mm. Menge pro Packung: 1 St., Verpackungsbreite: 100 mm, Verpackungstiefe: 165 mm. Herkunftsland: Taiwan
