InLine 76660Y Netzwerkkarte Intern Ethernet 10000 Mbit/s

Kompaktes Design mit hoher Leistung:Die M.2-Schnittstelle mit B+M-Key spart Platz und ermöglicht schnelle Netzwerkanbindung auch in kleinen Systemen.
Volle 10-Gigabit-Leistung:Der Aquantia AQC107 Controller unterstützt Geschwindigkeiten von bis zu 10 Gb/s für anspruchsvolle Netzwerkumgebungen.
Maximale Kompatibilität:Unterstützt Windows, Linux, VMware ESXi und gängige Server-Betriebssysteme für vielfältige Einsatzmöglichkeiten.
Professionelle Netzwerkfunktionen:Mit Jumbo Frames bis 16K, VLAN, QoS, Flusskontrolle und PTP für professionelle Anwendungen und präzise Zeitsynchronisation.

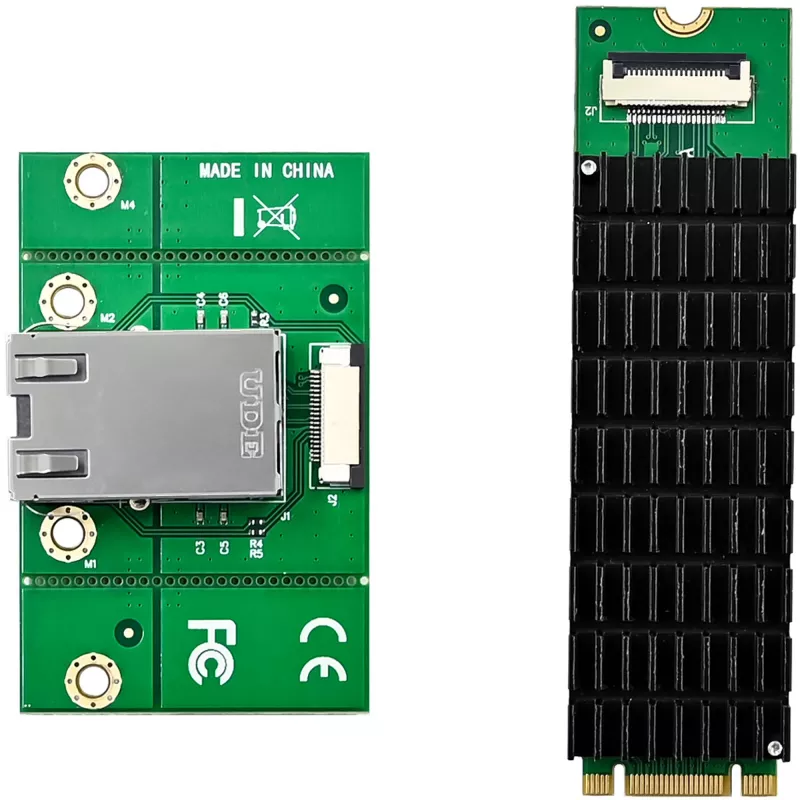

Einfach zu integrieren:Inklusive RJ45-Modul mit Slotblende und SAS-Verbindungskabel – ideal zum Nachrüsten bei fehlenden LAN-Ports.

Die InLine® M.2 B+M Interfacekarte bietet eine leistungsstarke Lösung zum Nachrüsten schneller LAN-Verbindungen auf kleinstem Raum. Ausgestattet mit dem hochwertigen Aquantia AQC107 Chipsatz ermöglicht sie Übertragungsraten von bis zu 10 Gb/s – ideal für datenintensive Anwendungen in professionellen Systemen und privaten Highspeed-Netzwerken.

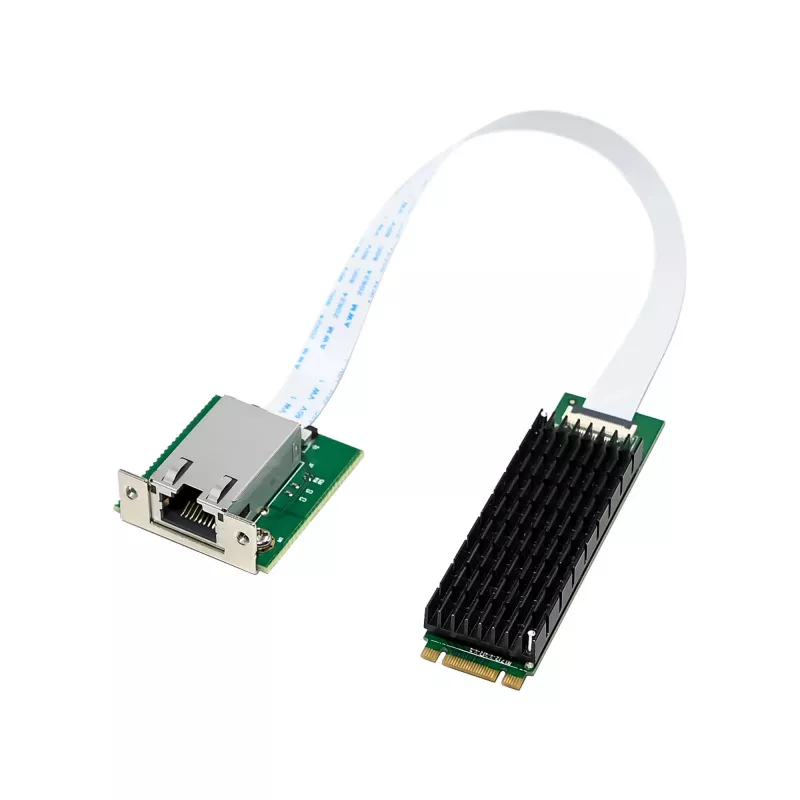

Dank der M.2-Schnittstelle mit B+M-Key und PCIe v3.0 x2 Lane-Anbindung lässt sich die Karte platzsparend in kompakte Systeme integrieren, die über keinen herkömmlichen RJ45-Port verfügen. Das mitgelieferte RJ45-Modul und die Slotblende werden über ein SAS-Kabel verbunden und ermöglichen den Anschluss eines Netzwerkkabels mit Geschwindigkeiten von bis zu 10 Gigabit.
Die Interfacekarte unterstützt wichtige Funktionen wie Flusskontrolle zur Vermeidung von Paketverlusten, VLAN-Tagging für strukturierte Netzwerke, Quality of Service (QoS) für priorisierten Datenverkehr und PTP (IEEE 1588v2) für präzise Zeitsynchronisation – perfekt für professionelle Anwendungen wie Virtualisierung, Serverlösungen oder Industrie-PCs.
Auch technisch versierte Endanwender profitieren: ob Gaming, Homeserver oder NAS-Anbindung – mit dieser Karte ist das System bereit für die Zukunft. Kompatibel mit zahlreichen Betriebssystemen, darunter Windows, Linux und VMware, lässt sich die Karte flexibel in bestehende Setups einbinden.
Einfach einbauen, anschließen und die volle Bandbreite nutzen – für eine zuverlässige und schnelle Netzwerkanbindung auf professionellem Niveau.

Schnittstelle: M.2 B+M Key (PCIe-basiert)
PCIe-Standard: PCIe v3.0 x2 Lane (elektrisch, intern über M.2-Slot)
LAN-Port: 1× RJ45 (über RJ45-Modul)
Datenraten: 10 Gb/s (10GBASE-T), 5 Gb/s (5GBASE-T), 2,5 Gb/s (2.5GBASE-T), 1 Gb/s (1000BASE-T), 100 Mb/s (100BASE-T)
Chipsatz: Aquantia AQC107
Jumbo Frames: bis zu 16 KByte
Flusskontrolle: IEEE 802.3x
VLAN: IEEE 802.1Q
Priorisierung: IEEE 802.1p
PTP-Unterstützung: IEEE 1588
Auto-MDI/MDI-X
Kabelanforderungen (10 Gb/s): Cat 6a oder höher (bis zu 100 m)
Kabelanforderungen (bis zu 5 Gb/s): Cat 5e oder höher (bis zu 100 m)
Unterstützte Betriebssysteme: Windows, Linux, VMware
Erforderlich: M.2 B+M Key mit PCIe-Signalführung

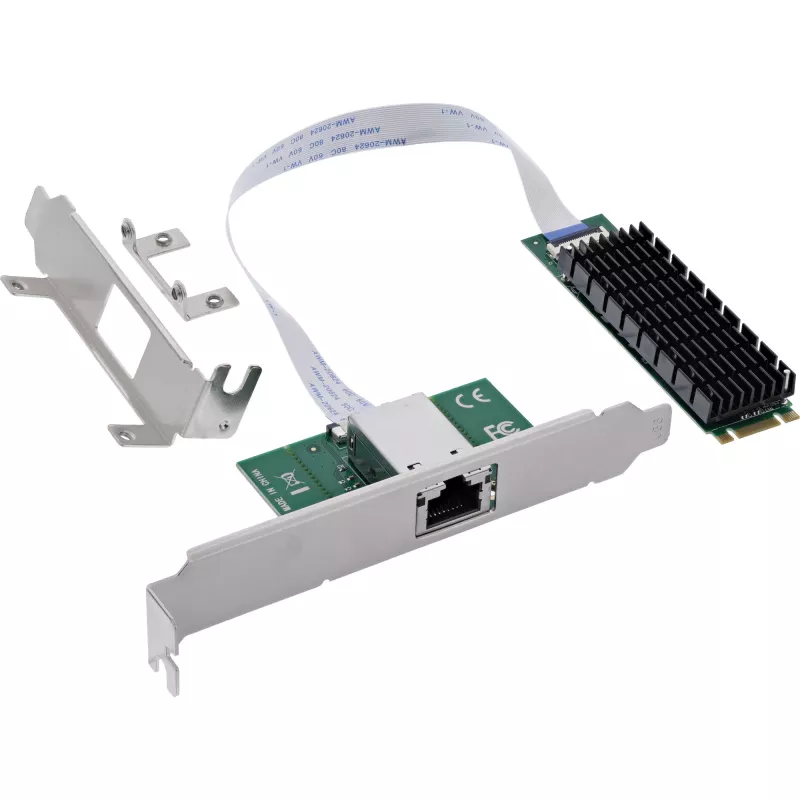

Lieferumfang: Interfacekarte, RJ45-Modul, SAS-Kabel, Treiber-CD, Anleitung

InLine 76660Y. Intern. Übertragungstechnik: Kabelgebunden, Host-Schnittstelle: M.2, Schnittstelle: Ethernet. Max. Datenübertragungsrate: 10000 Mbit/s

Verwendung

Installieren Sie die Karte in einen kompatiblen M.2 B+M Key-Steckplatz mit PCIe-Signalführung und verbinden Sie das mitgelieferte RJ45-Modul über das beiliegende SAS-Kabel und die Slotblende mit der Karte. Nach der physischen Installation installieren Sie die mitgelieferten Treiber oder nutzen die nativen Treiber des Betriebssystems, legen bei Bedarf die Netzwerkparameter fest (IP-Adresse, VLAN, QoS) und schließen ein geeignetes Ethernet-Kabel an, um die gewünschte Verbindungsgeschwindigkeit zu erreichen.

Empfehlungen

Verwenden Sie für den 10-Gb/s-Betrieb Cat 6a- oder höherwertige Verkabelung und halten Sie die Streckenlänge unter 100 m. Stellen Sie sicher, dass das Hostsystem PCIe-Signale am M.2 B+M Key bereitstellt, und prüfen Sie vor dem Einsatz die Treiberkompatibilität für Ihr Betriebssystem. Nutzen Sie VLAN- und QoS-Einstellungen, um den Datenverkehr in Umgebungen mit mehreren Diensten zu separieren und zu priorisieren.
