InLine 76622V Netzwerkkarte Intern Ethernet 1000 Mbit/s

Flexible Integration in kompakte Systeme:Die Mini-PCIe-Gigabit-Netzwerkkarte mit externem RJ45-Modul ist ideal für beengte Platzverhältnisse oder Embedded-Anwendungen.
Hohe Kompatibilität mit vielen Betriebssystemen:Unterstützt Windows (von ME bis 10), Windows Server, Linux mit Realtek-Unterstützung und macOS ab Version 10.4.x.
Stabile Gigabit-Verbindung mit erweiterter Funktionalität: Unterstützt 10/100/1000 Mb/s, VLAN-Tagging, QoS, Flusskontrolle und Jumbo-Frames bis zu 9K.
Dual-Format-Design für volle Flexibilität:Dank einer Sollbruchstelle kann das Modul als Full-Size oder Half-Size verwendet werden – inklusive Low-Profile-Halterung.
Umfassendes Zubehör für sofortige Installation:Ausgestattet mit RJ45-Modul, Verbindungskabel, LED-Verbindungskabel, Slot-Blende, Treiber-CD und Anleitung.

Die InLine® Mini-PCIe-Gigabit-Netzwerkkarte mit Realtek RTL8111F-Chipsatz ist die ideale Lösung zur Erweiterung kompakter Systeme um zuverlässige Ethernet-Konnektivität. Sie unterstützt Übertragungsraten von 10/100/1000 Mb/s und eignet sich damit für moderne Netzwerke mit hoher Bandbreite.
Dank ihres modularen Aufbaus mit externem RJ45-Modul ist die Karte ideal für Industrie-PCs, Embedded-Systeme, HTPCs oder Digital-Signage-Lösungen, bei denen die Netzwerkverbindung extern angebracht werden muss. Das Design mit Sollbruchstelle ermöglicht die Verwendung als Full-Size- oder Half-Size-Modul – maximale Flexibilität bei minimalem Platzbedarf.
Die Netzwerkkarte entspricht den IEEE-Standards 802.3, 802.3u und 802.3ab und bietet erweiterte Funktionen wie Flusskontrolle, VLAN-Tagging, Quality of Service (QoS) und Jumbo-Frames bis zu 9K. Auto-MDI/MDI-X sorgt für automatische Erkennung von Crossover- oder Standardkabeln – ideal für eine einfache und fehlerfreie Installation.
Die umfassende Betriebssystemkompatibilität umfasst Windows-Versionen ab ME, verschiedene Windows Server-Varianten, Linux mit integrierter Realtek-Unterstützung und macOS ab 10.4.x. Der Lieferumfang enthält alle notwendigen Komponenten für die sofortige Inbetriebnahme: RJ45-Modul, Verbindungskabel, LED-Kabel, Low-Profile-Slot-Blende, Treiber-CD und eine Bedienungsanleitung in Deutsch und Englisch.

Mini-PCIe-Standard: PCIe v1.1 x1 Lane
Design: Mini-PCIe Full-Size/Half-Size (Sollbruchstelle vorhanden)
LAN-Port: 1x RJ45 (über externes RJ45-Modul)
Geschwindigkeit: 10/100/1000 Mb/s (Auto-Negotiation)
Chipsatz: Realtek RTL8111F
Unterstützte Ethernet-Standards: IEEE 802.3 / 802.3u / 802.3ab
Flusskontrolle: IEEE 802.3x (verhindert Paketverluste bei Überlast)
VLAN: IEEE 802.1Q (Netzwerksegmentierung durch Tagging)
Priorisierung: IEEE 802.1p (priorisiert Datenverkehr nach Wichtigkeit)
Jumbo-Frames: bis zu 9K (effiziente Übertragung großer Datenpakete)
Auto-MDI/MDI-X: Automatische Erkennung von normalen und Crossover-Kabeln
Kabelanforderungen: CAT-5 oder höher
Unterstützte Betriebssysteme: Windows ME / 98SE / 2000 / XP / Vista / 7 / 8 / 10 (32/64-Bit), Windows Server 2003 / 2008 / 2012, Linux mit Realtek-Unterstützung, macOS ab Version 10.4.x

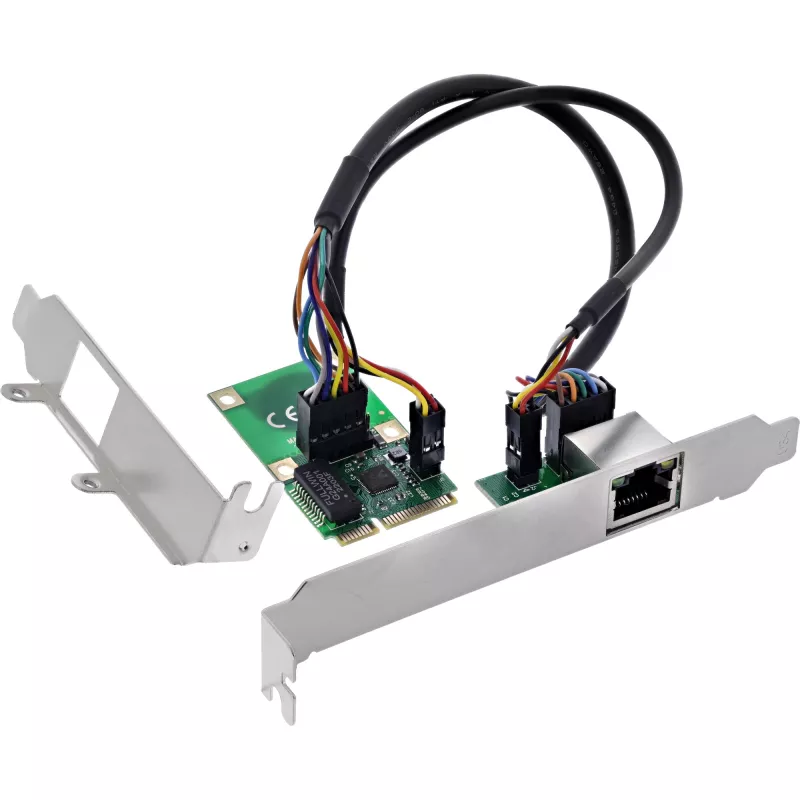

Lieferumfang: 1x InLine Mini-PCIe-Gigabit-Netzwerkkarte (Hauptmodul, Full-Size / Half-Size verwendbar), 1x RJ45-Modul mit Gigabit-LAN-Port, 1x 10-Pin-Verbindungskabel zwischen Hauptmodul und RJ45-Modul, 1x 4-Pin-LED-Kabel, 1x Low-Profile-Slot-Blende für das RJ45-Modul, 1x Treiber-CD, 1x Bedienungsanleitung in Deutsch/Englisch

InLine 76622V. Intern. Übertragungstechnik: Kabelgebunden, Host-Schnittstelle: PCI Express, Schnittstelle: Ethernet. Maximale Datenübertragungsrate: 1000 Mbit/s

Verwendung

Installieren Sie die Karte in einen Mini-PCIe-Steckplatz (PCIe x1). Falls der Platz es erfordert, brechen Sie das Modul an der Sollbruchstelle auf Half-Size und befestigen Sie die Low-Profile-Halterung am externen RJ45-Modul. Verbinden Sie das mitgelieferte 10-Pin-Kabel zwischen Hauptmodul und externem RJ45-Modul und schließen Sie das LED-Kabel an, falls Status-LEDs benötigt werden. Installieren Sie die Treiber von der beiliegenden CD oder besorgen Sie aktuelle Treiber vom Chipsatz-Hersteller, schließen Sie dann ein CAT-5- oder besseres Ethernet-Kabel an den RJ45-Port an und überprüfen Sie Verbindung und Geschwindigkeit im Betriebssystem.

Empfehlungen

Verwenden Sie CAT-5e- oder CAT-6-Kabel für zuverlässige Gigabit-Leistung; aktivieren Sie VLAN- und QoS-Einstellungen im Netzwerk-Switch oder Betriebssystem, wenn Segmentierung oder Verkehrspriorisierung erforderlich ist. Bei Embedded- oder Industrieanwendungen sichern Sie das externe RJ45-Modul und das Kabel gegen Zugbelastung am Stecker.
