InLine 4x4 Multi-View HDMI Matrix Switch 4 IN 4 OUT Video Wall FullHD

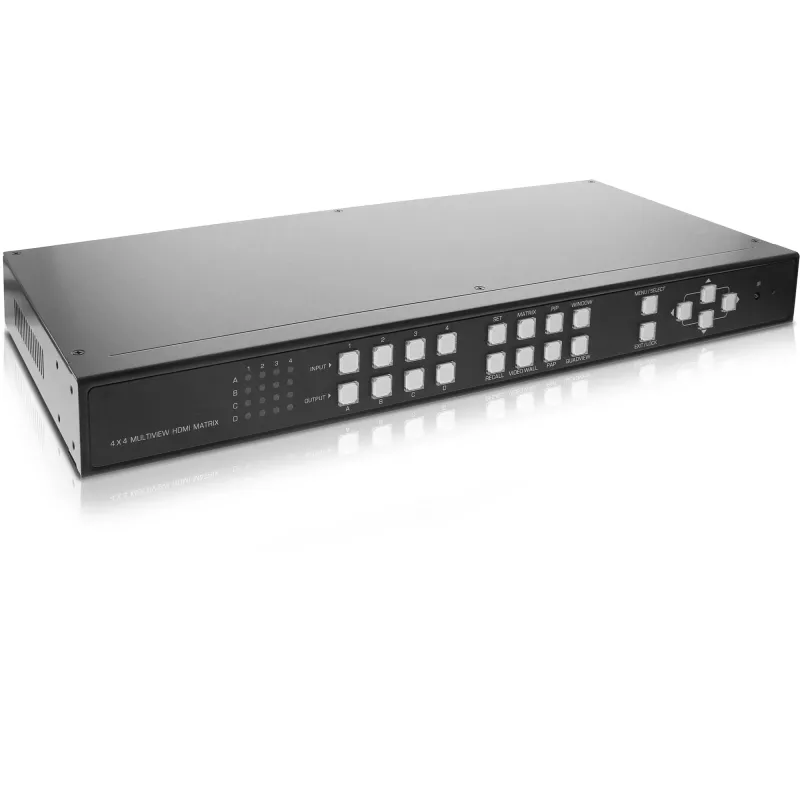

Der InLine 4x4 Multi-View HDMI Matrix Switch 57830I verbindet bis zu vier HDMI-Quellen mit vier HDMI-Bildschirmen und unterstützt mehrere Anzeigemodi, darunter Matrix, PIP (Bild-in-Bild), PAP, Quad-Ansicht, Windows-Modus und eine 2x2-Videowand. Er verarbeitet Full-HD-Eingangssignale und kann eine einzelne Quelle auf einer 2x2-Videowand darstellen. Zu den Steuerungsoptionen gehören Tasten an der Vorderseite, IR-Fernbedienung, USB (Maus/Tastatur) und RS-232. Das Gerät ist rackmontierbar (19") und in einem kompakten schwarzen Gehäuse untergebracht, das sich für Präsentationen, Veranstaltungen oder Heimkinoinstallationen eignet.

Vorteile

Der Switch ermöglicht eine flexible Weiterleitung von vier HDMI-Eingängen auf vier Ausgänge mit unabhängiger Zuordnung und sechs wählbaren Anzeigemodi für vielfältige Setups. Er unterstützt Bild-in-Bild- und Mehrfenster-Anordnungen, einen echten Videowand-Modus für 2x2-Konfigurationen sowie mehrere Steuerungsschnittstellen (Vorderseite, IR-Fernbedienung, USB und RS-232). Bis zu acht benutzerdefinierte Voreinstellungen können gespeichert und für schnelle Konfigurationsänderungen abgerufen werden, und eine Bildschirmanzeige (OSD) unterstützt bei der Quellenauswahl und Programmierung. Sein 19"-Formfaktor ermöglicht eine einfache Montage in Server- oder AV-Racks.

Geeignet für

• Konferenzräume und Besprechungsräume
• Event- und Ausstellungsinstallationen
• Digitale Beschilderung im Einzelhandel und Leitwarten
• Heimkinosysteme mit mehreren Quellen und Bildschirmen
• Kleine Videowand-Setups (2x2)

Technische Daten

• Modell: InLine 4x4 Multi-View HDMI Matrix Switch 57830I

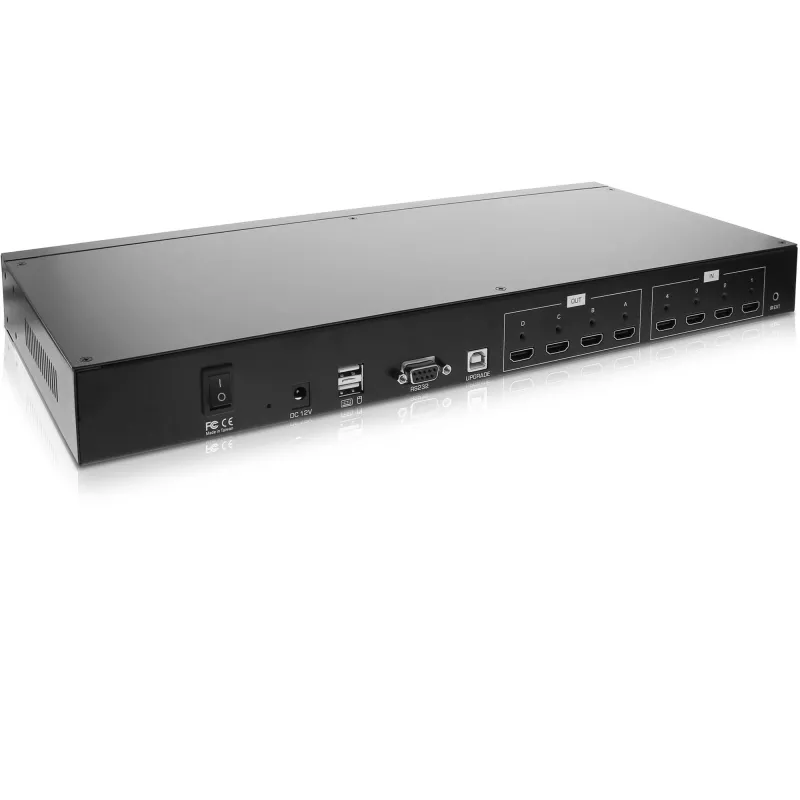

• Eingänge / Ausgänge: 4 HDMI-Eingänge, 4 HDMI-Ausgänge
• Unterstützte Anzeigemodi: Matrix, PIP, PAP, Quad-Ansicht, Windows-Modus, Videowand (2x2)
• Maximal unterstützte Auflösung pro Bildschirm: Full HD (1920 x 1080); der Videowand-Modus unterstützt die Kombination zu 3840 x 2160 (2x2)

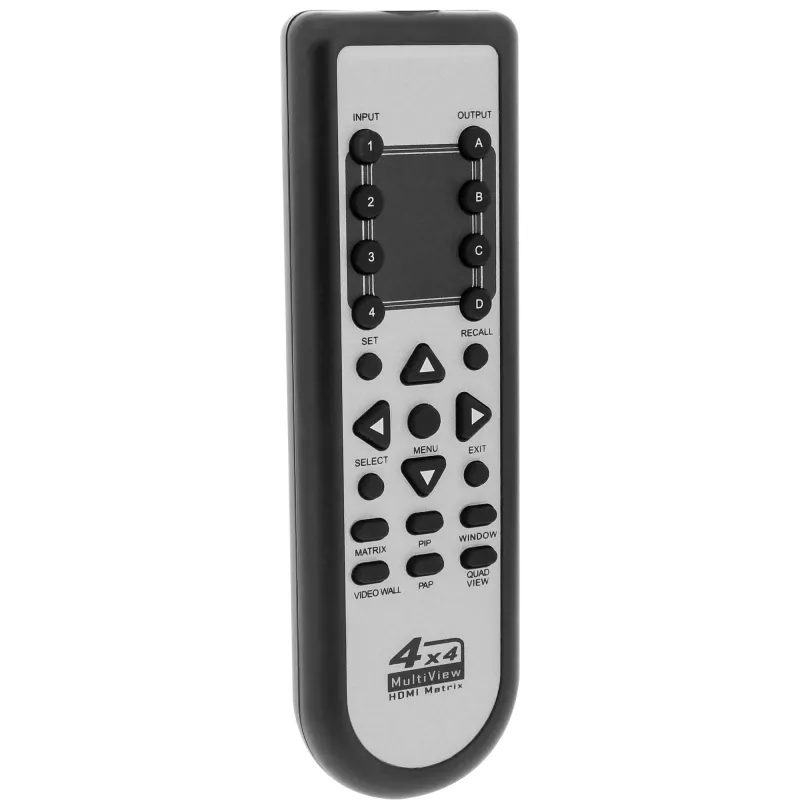

• Steuerungsschnittstellen: Tasten an der Vorderseite, IR-Fernbedienung, USB (Maus/Tastatur), RS-232
• Rackgröße: 19"
• Farbe: Schwarz

Verwendung

Installieren Sie das Gerät in einem 19"-Rack oder stellen Sie es auf eine stabile Oberfläche, schließen Sie bis zu vier HDMI-Quellen an die Eingangsanschlüsse und bis zu vier Bildschirme an die Ausgangsanschlüsse an. Verwenden Sie die Tasten an der Vorderseite, die mitgelieferte IR-Fernbedienung, eine USB-Maus/-Tastatur oder eine RS-232-Verbindung, um im OSD zu navigieren und den gewünschten Anzeigemodus und die Weiterleitung auszuwählen. Konfigurieren Sie PIP, PAP, Quad-Ansicht, Windows- oder Videowand-Modi nach Bedarf und speichern Sie häufig verwendete Layouts in einer der acht programmierbaren Voreinstellungen, um sie schnell abzurufen.

Empfehlungen

Für optimale Ergebnisse verwenden Sie HDMI-Kabel in angemessener Länge und Qualität, stellen Sie sicher, dass die Quellauflösungen und die Fähigkeiten der Bildschirme mit Full HD oder kombinierten Videowand-Auflösungen kompatibel sind, und überprüfen Sie das EDID-/Handshake-Verhalten beim Anschluss gemischter Geräte. Speichern Sie häufig verwendete Layouts als Voreinstellungen, um das Umschalten während Präsentationen oder Veranstaltungen zu optimieren.
