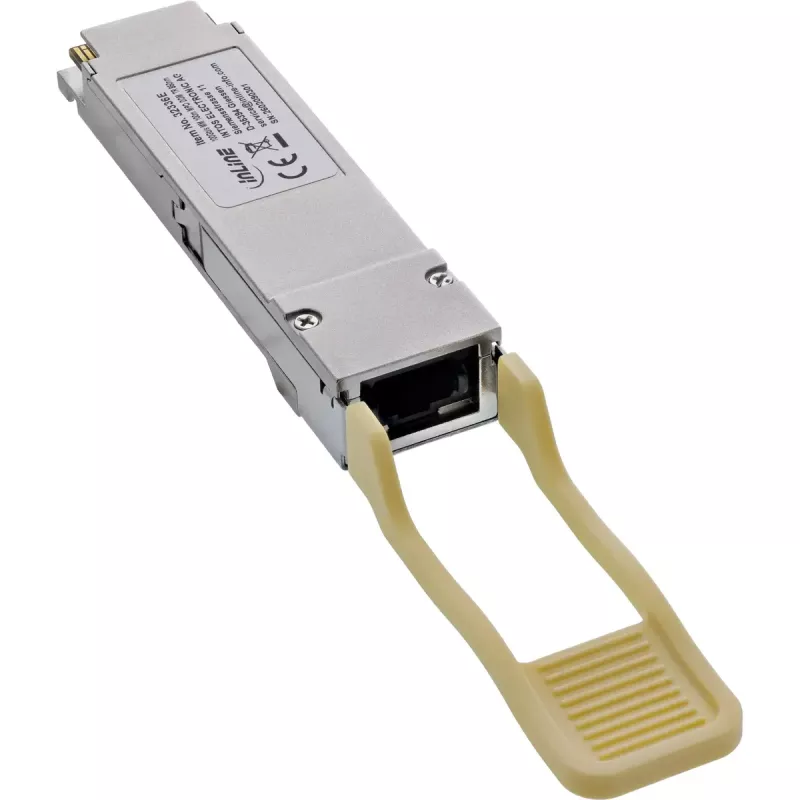

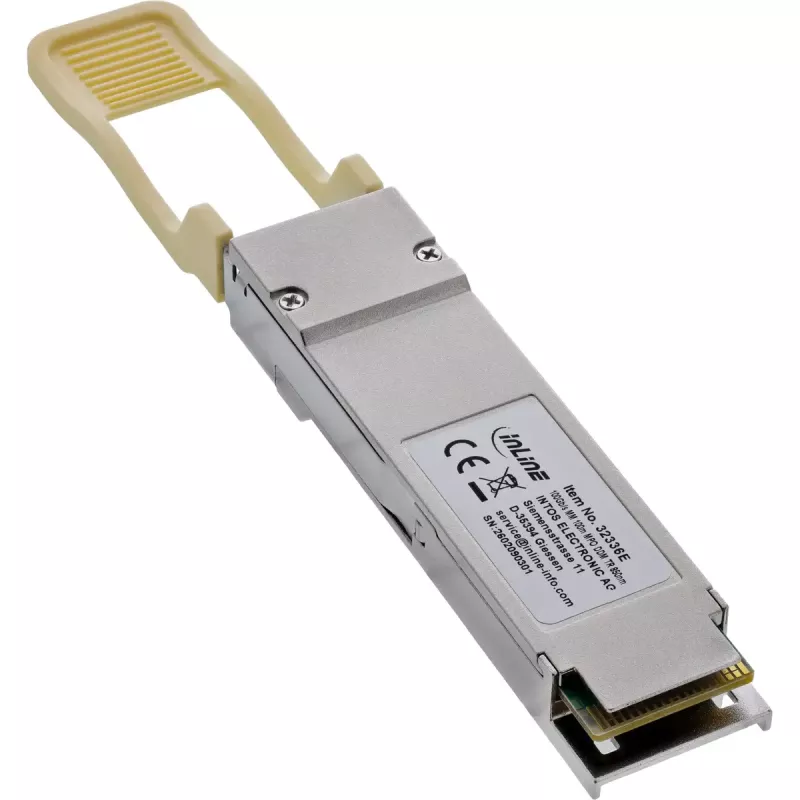

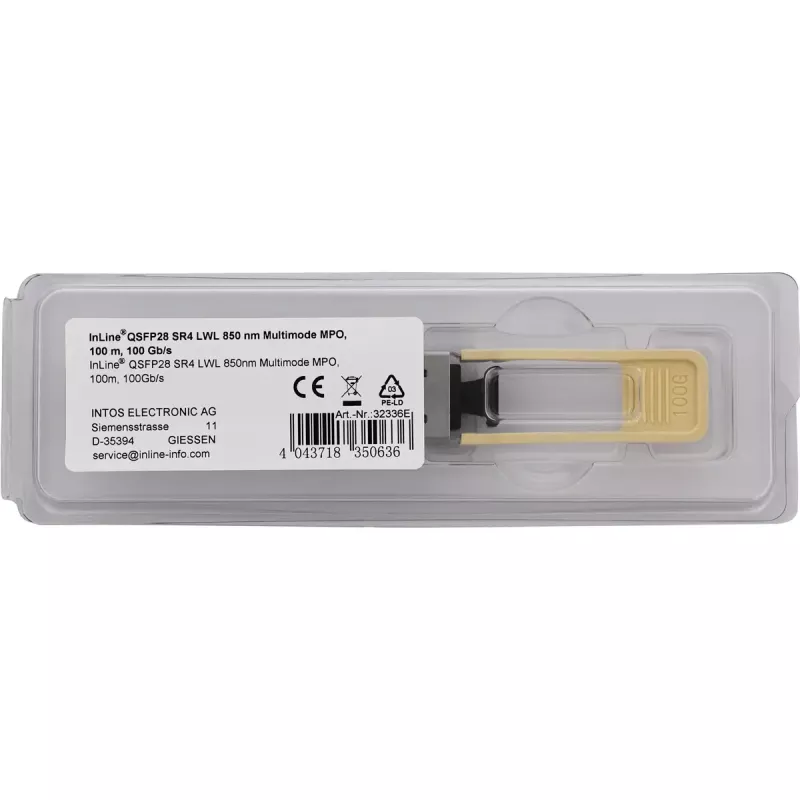

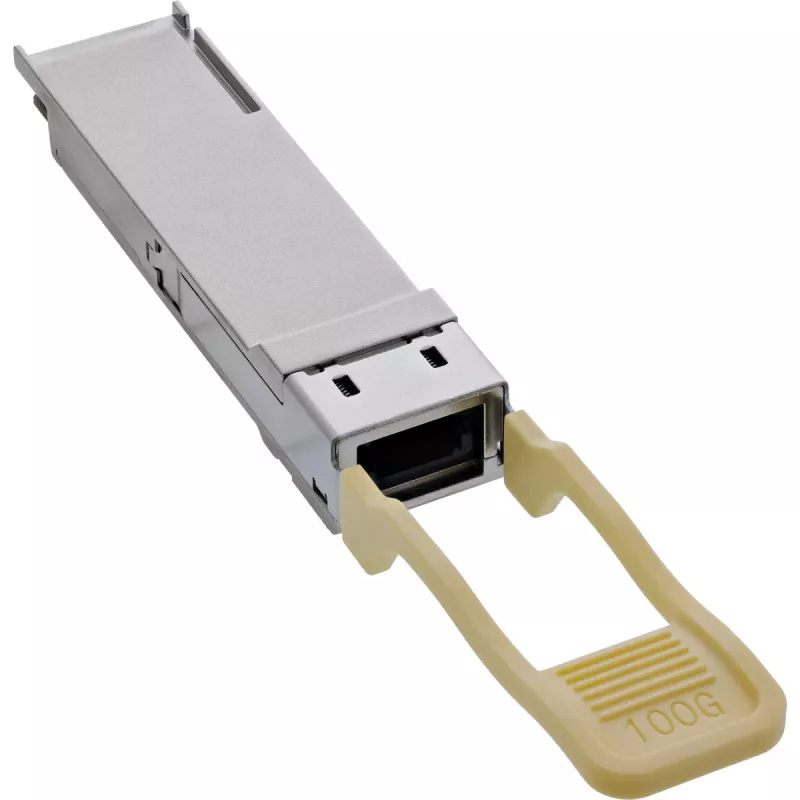

InLine 32336E Netzwerk-Transceiver-Modul Glasfaser 100000 Mbit/s QSFP28 850 nm

100-Gigabit-Leistung mit 100GBASE-SR4:Ideal für moderne Rechenzentren, Spine-Leaf-Architekturen und leistungsstarke Kernnetzwerke mit hohem Datendurchsatz.
Bis zu 100 m Reichweite:Optimiert für Multimode-Fasern (OM4 bis zu 100 m, OM3 bis zu 70 m) – perfekt für strukturierte Hochgeschwindigkeitsverkabelung innerhalb von Racks oder Rechenzentren.
4x25 Gb/s bei 850 nm (VCSEL-Array):Vier parallele Kanäle mit jeweils 25,78 Gb/s sorgen für stabile und effiziente 100G-Übertragung über eine MPO-12-Schnittstelle.
Digital Diagnostic Monitoring (DDM):Präzise Echtzeitüberwachung von Temperatur, Spannung, Sende-/Empfangsleistung und Bias-Strom über eine I²C-Schnittstelle – für maximale Transparenz im Betrieb.
MSA- und IEEE-konform:Kompatibel mit QSFP28 MSA, IEEE 802.3bm und SFF-8636 – dadurch vielseitig einsetzbar mit handelsüblichen 100G-Switches und Routern.

Das InLine® QSFP28-100G-SR4-Modul bietet zuverlässige 100-Gigabit-Ethernet-Verbindungen über Multimode-Faser. Mit einer aggregierten Datenrate von 100 Gb/s (4x25,78 Gb/s) ist es ideal für leistungsstarke Anwendungen in Rechenzentren, Unternehmenskernnetzwerken und Hochleistungs-Serverumgebungen.
Die Übertragung erfolgt über ein 850-nm-VCSEL-Array mit PIN-Empfängerstruktur. Dank paralleler 4-Kanal-Technologie wird eine Reichweite von bis zu 100 Metern auf OM4- und 70 Metern auf OM3-Fasern erreicht. Die Verbindung erfolgt über eine MPO-12-Schnittstelle.
Mit einer Leistungsaufnahme von weniger als 2,5 W bleibt das Modul trotz seiner hohen Bandbreite energieeffizient. Die Stromversorgung erfolgt über 3,3 V. Der Betriebstemperaturbereich von 0 °C bis +70 °C macht das Modul für typische Rechenzentrumsumgebungen geeignet.
Digital Diagnostic Monitoring (DDM) ermöglicht die kontinuierliche Überwachung wichtiger Betriebsparameter wie Temperatur (±3 °C), Versorgungsspannung (±3 %) sowie Sende- und Empfangsleistung. Dadurch können Netzzustände frühzeitig erkannt und Wartungsmaßnahmen gezielt geplant werden.
Das Modul ist Hot-Plug-fähig und kann im laufenden Betrieb eingesetzt oder ausgetauscht werden – ein klarer Vorteil für hochverfügbare IT-Infrastrukturen.
Technische Daten

Formfaktor: QSFP28
Standard: 100GBASE-SR4
Übertragungsrate: 4 x 25,78 Gb/s (100 Gb/s aggregiert)
Fasertyp: Multimode (OM3 / OM4)
Reichweite: bis zu 70 m (OM3), bis zu 100 m (OM4)
Sender: 4x 850 nm VCSEL
Empfänger: PIN-Array
Anschluss: MPO-12
Elektrische Schnittstelle: CAUI-4
Hot-Plug-fähig: Ja
DDM (Digitale Diagnose): Ja
Versorgungsspannung: 3,3 V
Leistungsaufnahme: < 2,5 W
Betriebstemperatur: 0 °C bis +70 °C
Kompatibilität: QSFP28 MSA, IEEE 802.3bm, SFF-8636
Laserklasse: Klasse 1

Hinweis zur Kodierung:
Unsere SFP-Module werden werkseitig kodiert – ob für Cisco, Intel oder andere Systeme, was die Auswahl unter Umständen einschränkt.Für maximale Kompatibilität programmieren wir nun individuell nach Kundenanforderung.Bitte wenden Sie sich an Ihren Vertriebsmitarbeiter.

InLine 32336E. SFP-Transceiver-Typ: Glasfaser, Maximale Datenübertragungsrate: 100000 Mbit/s, Schnittstellentyp: QSFP28. Eingangsspannung: 3,3 V, Leistungsaufnahme (typisch): 2,5 W. Konformitätsbescheinigungen: TÜV-Zeichen, CE. Breite: 124 mm, Tiefe: 0,49 mm, Höhe: 19 mm. Paketbreite: 53 mm, Pakettiefe: 160 mm, Pakethöhe: 20 mm

Verwendung

Fassen Sie den QSFP28-Transceiver an den Kanten an und vermeiden Sie den Kontakt mit den optischen Schnittstellen. Stecken Sie das Modul in einen kompatiblen QSFP28-Steckplatz des Hostgeräts, bis es einrastet; das Modul unterstützt Hot-Plug-Betrieb und kann bei eingeschaltetem System eingesetzt oder entfernt werden. Verbinden Sie ein MPO-12-Multimode-Glasfaser-Patchkabel, das auf OM3- oder OM4-Spezifikationen abgestimmt ist, und überprüfen Sie den Link-Status über das Hostgerät. Verwenden Sie die Host- oder Verwaltungssoftware, um die DDM-Werte über I²C auszulesen, um Echtzeit-Diagnoseinformationen zu erhalten und den ordnungsgemäßen Betrieb zu bestätigen.

Empfehlungen

Für optimale Leistung verwenden Sie hochwertige OM4-Multimode-Fasern für Entfernungen bis zu 100 m und stellen Sie sicher, dass Patchkabel und MPO-Stecker sauber und korrekt ausgerichtet sind. Überwachen Sie die DDM-Parameter, um abnormale Temperatur- oder Leistungswerte frühzeitig zu erkennen. Falls aufgrund von Herstellerkodierung Interoperabilitätsprobleme auftreten, fordern Sie bei Ihrem Lieferanten eine kundenspezifische Programmierung an, um die Host-Anforderungen zu erfüllen.
