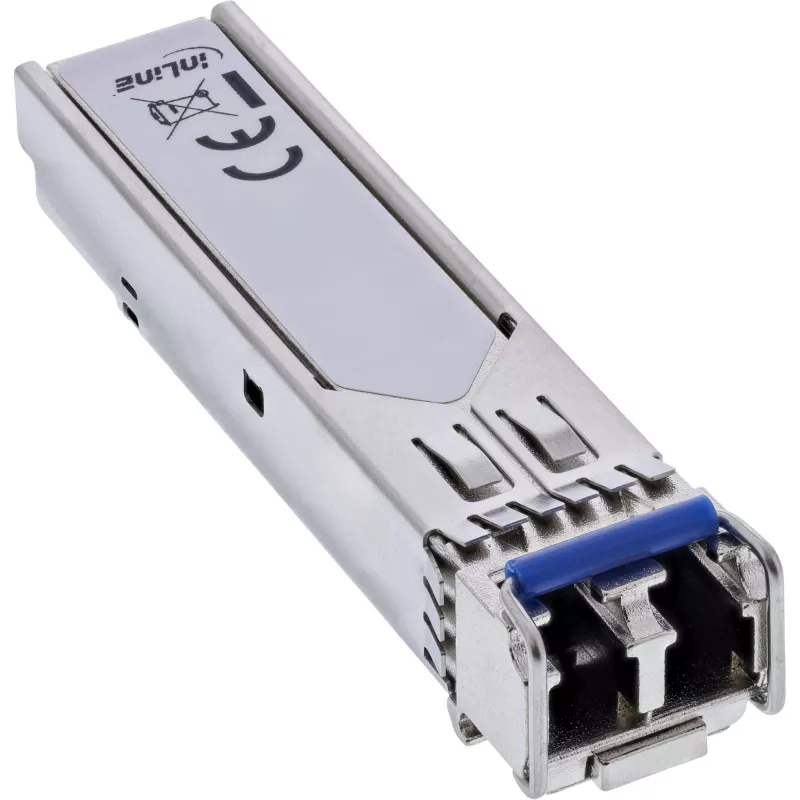

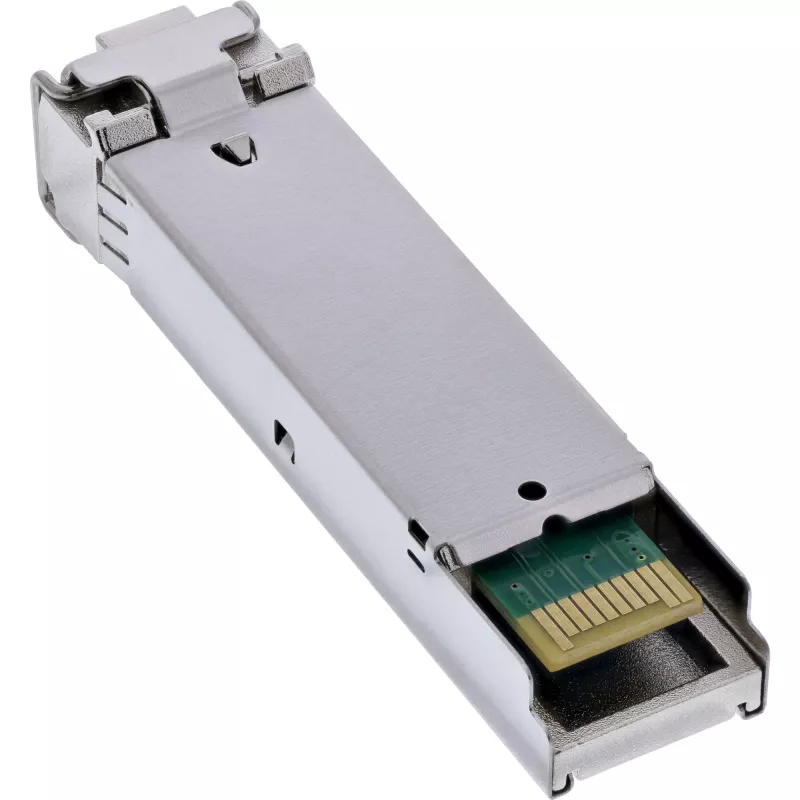

InLine 32335X Netzwerk-Transceiver-Modul Glasfaser 100 Mbit/s SFP 1310 nm

Große Reichweite für Singlemode-Verbindungen:Unterstützt Glasfaserdistanzen von bis zu 10 km – ideal für Standortvernetzungen oder Gebäudeverbindungen.
100BASE-FX-Standard für zuverlässige Kommunikation:Überträgt Daten mit 100 Mb/s – bewährt für Industrie- und Netzwerkanwendungen.
1310 nm FP-Lasertechnologie:Sorgt für stabile Übertragung und hohe Signalqualität über große Entfernungen.
MSA-konform für einfache Integration:Kompatibel mit allen Geräten, die SFP gemäß SFF-8472 unterstützen.
Hot-Plug-fähig für unterbrechungsfreie Installation:Kann während des Betriebs installiert und entfernt werden – kein Netzwerkneustart erforderlich.

Das InLine® SFP-Modul 32335X ist die optimale Lösung für Glasfaserverbindungen im 100BASE-FX-Standard über größere Distanzen. Mit einer Reichweite von bis zu 10 km auf Singlemode-Faser und einer stabilen Datenrate von 100 Mb/s bietet dieses Modul zuverlässige Konnektivität für professionelle Anwendungen – z. B. in Industrieanlagen, Unternehmensnetzwerken oder bei Standortverbindungen.
Der Transceiver verwendet einen 1310 nm FP-Laser und einen PIN-Empfänger mit TIA-Verstärker für eine saubere optische Signalübertragung. Die Hot-Plug-Fähigkeit ermöglicht eine schnelle und einfache Installation oder Austausch während des Betriebs – ohne Systemneustart.
Das Modul entspricht dem MSA SFF-8472 Standard und ITU-T G.957 und kann daher in einer Vielzahl von SFP-Slots eingesetzt werden. Die LC-Duplex-Verbindung bietet eine kompakte und zuverlässige Steckverbindung – ideal für strukturierte Glasfaserinfrastrukturen.

Formfaktor: SFP (Small Form Factor Pluggable)
Übertragungsrate: 100 Mb/s (100BASE-FX)
Fasertyp: Singlemode
Reichweite: bis zu 10 km
Senderwellenlänge: 1310 nm FP
Empfängerwellenlänge: 1260–1620 nm
Anschluss: LC Duplex
Kompatibilität: MSA SFF-8472, ITU-T G.957
Laserklasse: Klasse 1, IEC-60825
Extinktionsverhältnis: typ. 8,2 dB
Versorgungsspannung: 3,3 V ±5 %
Stromaufnahme: max. 300 mA
Leistungsaufnahme: max. 1,0 W
Betriebstemperatur: 0 °C bis +70 °C

Hinweis zur Codierung:
Unsere SFP-Module sind werkseitig codiert – sei es für Cisco, Intel oder andere Systeme, was Ihre Auswahl einschränken kann.
Für maximale Kompatibilität programmieren wir jetzt individuell nach Kundenanforderungen.
Bitte kontaktieren Sie Ihren Vertriebsmitarbeiter.

InLine 32335X. SFP-Transceiver-Typ: Glasfaser, Maximale Datenübertragungsrate: 100 Mbit/s, Schnittstelle: SFP. Eingangsspannung: 3,3 V, Leistungsaufnahme (typisch): 1 W. Konformitätsbescheinigungen: CE, TÜV-Zeichen. Breite: 57 mm, Tiefe: 0,17 mm, Höhe: 13 mm. Verpackungsbreite: 60 mm, Verpackungstiefe: 90 mm, Verpackungshöhe: 20 mm

Verwendung

Stecken Sie das SFP-Modul in einen verfügbaren SFP-Slot eines kompatiblen Netzwerkgeräts, während das Host-Gerät ein- oder ausgeschaltet ist, da das Modul Hot-Swap-fähig ist. Verbinden Sie Singlemode-Glasfaserkabel mit den entsprechenden LC-Steckern mit den optischen Ports des Moduls und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Konfigurieren Sie den Host-Port am Switch, Router oder Medienkonverter so, dass er mit 100 Mb/s arbeitet oder je nach Netzwerkanforderungen automatisch aushandelt. Überprüfen Sie den Verbindungsstatus und die Diagnose über die Verwaltungsoberfläche des Host-Geräts oder die Anzeige-LEDs.

Empfehlungen

Verwenden Sie Singlemode-Fasern geeigneter Qualität und halten Sie sich an die Biegeradien- und Steckerreinigungspraktiken, um eine optimale Leistung zu gewährleisten. Stimmen Sie die Wellenlänge und Datenrate des Moduls mit dem entfernten Transceiver ab, um Kompatibilität sicherzustellen. Bei Entfernungen nahe 10 km überprüfen Sie das gesamte Signalbudget und die Umgebungsbedingungen, um eine Verschlechterung der Verbindung zu vermeiden.
