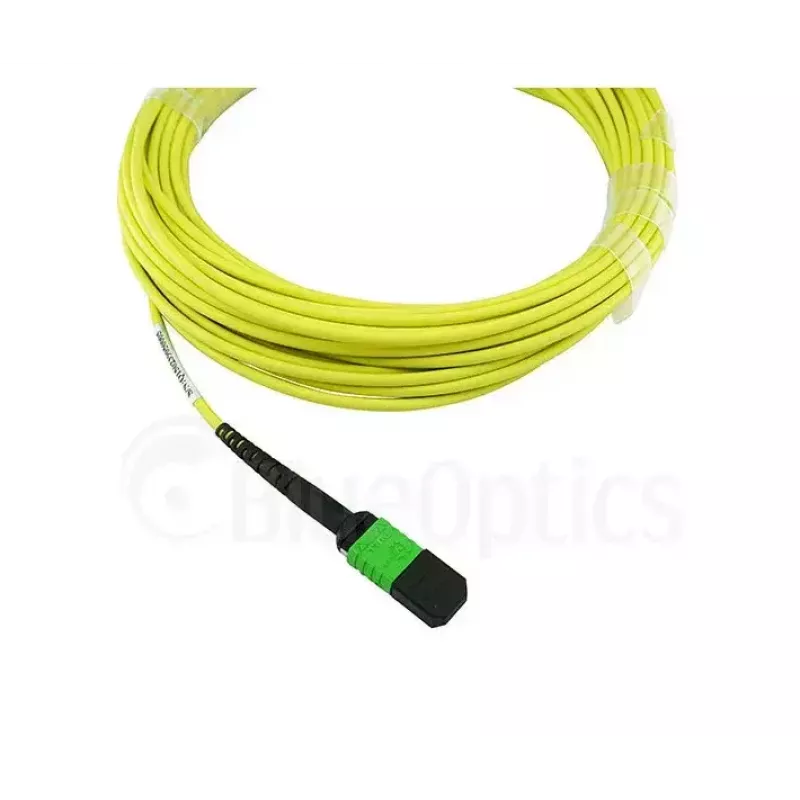

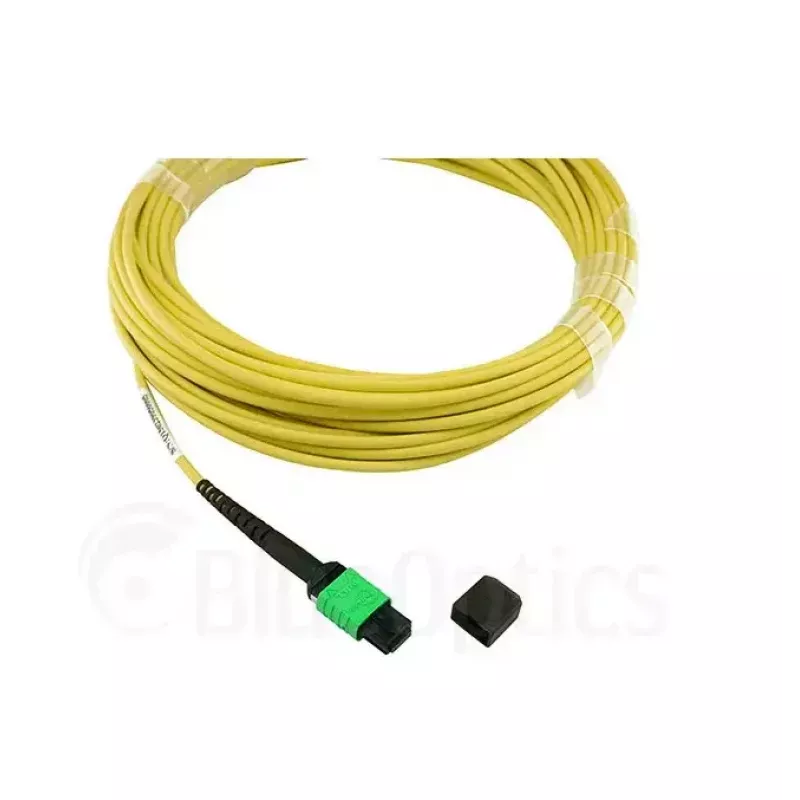

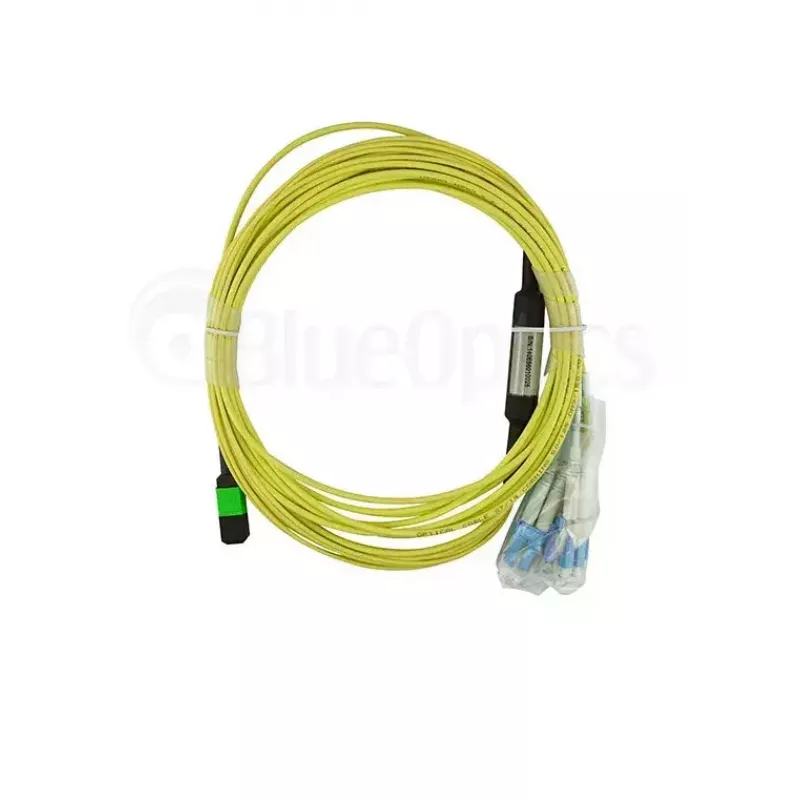

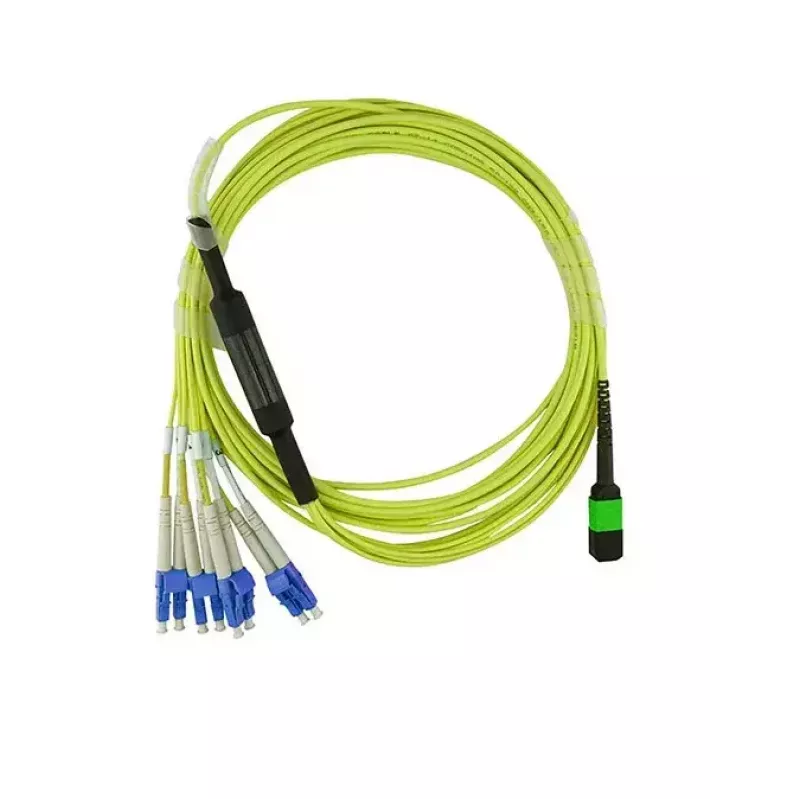

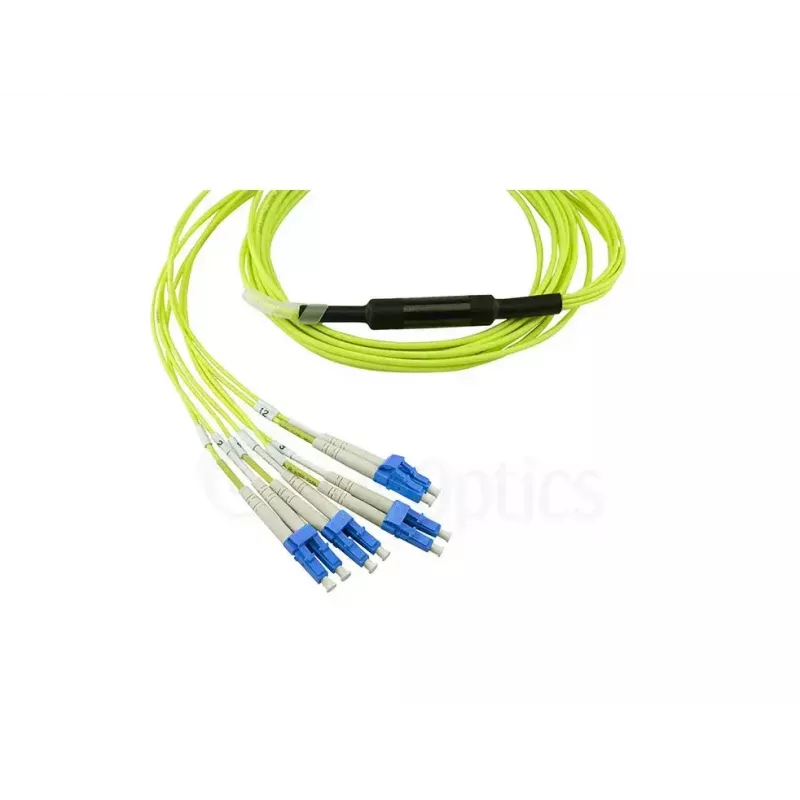

InfiniBand/LWL-Kabel BlueOptics 3HE13897AA-2-BO 2 m LC/APC

Das BlueOptics 3HE13897AA-2-BO ist ein 2 m langes Lichtwellenleiterkabel für InfiniBand- und Fibre-Channel-Umgebungen. Es verfügt an einem Ende über einen MPO-Stecker und am anderen über vier LC/APC-Stecker, was kompakte Multifaser-Verbindungen und Vollduplex-Kommunikation ermöglicht. Das Kabel verwendet eine G.657.A1-Einmodenfaser mit einem Kerndurchmesser von 9 µm, die für eine geringe Dämpfung und zuverlässige Signalübertragung über kurze bis mittlere Verbindungsstrecken in Rechenzentren und Netzwerkinfrastrukturen sorgt.

Vorteile

Diese LWL-Baugruppe kombiniert die Multifaser-Dichte von MPO mit präzisen LC/APC-Abschlüssen, um Hochgeschwindigkeits-Datenübertragung und vereinfachte Patchung zu unterstützen. Der Einsatz der G.657.A1-Faser verbessert das Biegeverhalten im Vergleich zu älteren Einmodentypen und reduziert Signalverluste bei verlegten oder in Kabelrinnen geführten Installationen. Die Länge von 2 m eignet sich zum Patchen zwischen benachbarten Racks oder innerhalb von Geräteschränken, wobei die Kabelorganisation ordentlich bleibt und überschüssige Längen minimiert werden.

Geeignet für

• InfiniBand-Verbindungen und High-Performance-Computing-Cluster
• Rechenzentrums-Patchfelder und Spine-Leaf-Netzwerktopologien
• Fibre-Channel-SAN-Verbindungen
• Schrank-zu-Schrank- oder Baugruppenträger-zu-Geräte-Verbindungen, bei denen eine MPO-zu-LC/APC-Umsetzung erforderlich ist

Wichtige Spezifikationen

• Kabellänge: 2 m
• Fasertyp: G.657.A1 Einmodenfaser
• Kerndurchmesser: 9 µm
• Steckverbinder A: MPO-Multifaser-Stecker
• Steckverbinder B: 4 × LC/APC-Stecker
• Übertragung: Vollduplex Multifaser
• Typische Verwendung: kurze bis mittlere Verbindungsstrecken in Racks und Schränken

Verwendung

Verlegen Sie das Kabel entlang der vorgesehenen Kabelrinnen oder innerhalb der Schrank-Managementkanäle, um enge Biegungen und mechanische Belastungen zu vermeiden. Stecken Sie den MPO-Stecker in die entsprechende MPO-Buchse und achten Sie auf korrekte Kodierung und Ausrichtung; verbinden Sie die LC/APC-Endstücke mit den LC/APC-Buchsen am Zielgerät oder Patchfeld und stellen Sie sicher, dass die Polarität für Vollduplex-Betrieb passt. Inspizieren Sie die Steckerstirnflächen vor der Installation und verwenden Sie Schutzkappen, wenn die Steckverbinder nicht gesteckt sind, um die APC-polierten Stirnflächen zu schützen.

Empfehlungen

Für optimale Leistung halten Sie Biegeradien ein, die größer als das vom Hersteller vorgegebene Minimum für G.657.A1-Fasern sind, halten Sie die Steckverbinder mit geeigneten Faserreinigungswerkzeugen sauber und sichern Sie die Kabel, um Bewegungen oder Zugbelastungen zu vermeiden, die die optische Dämpfung beeinträchtigen könnten. Verwenden Sie diese MPO-auf-4xLC/APC-Baugruppe dort, wo ein kompakter Multifaser-Breakout zwischen hochdichten Trunks und Geräteanschlüssen benötigt wird.
