Industrieller 1-Port-Serieller Server PLANET IP30

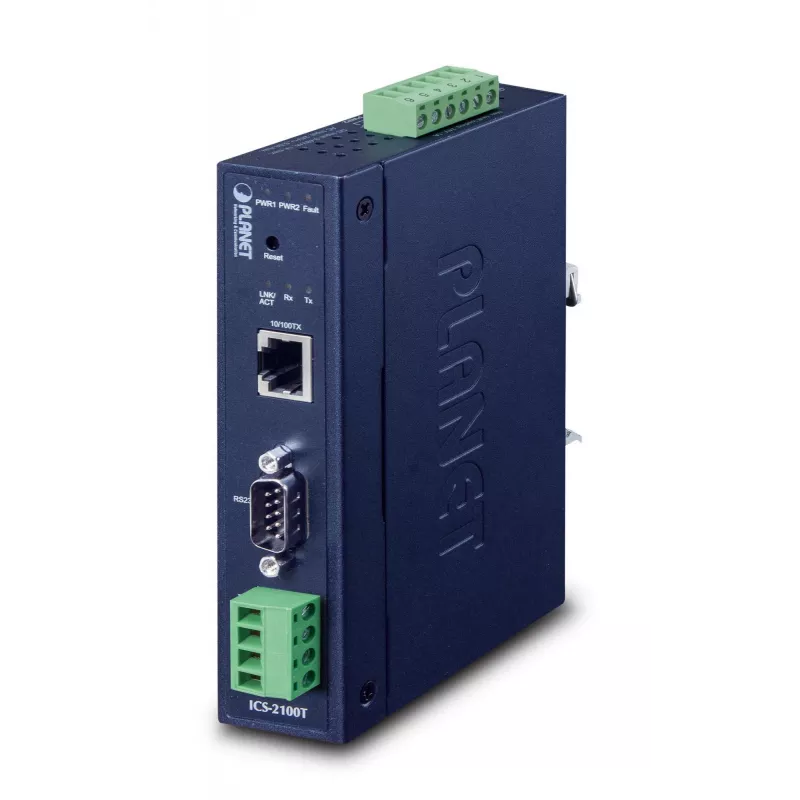

Der PLANET ICS-2100T Industrielle 1-Port-Serieller Server wandelt serielle RS232-, RS422- oder RS485-Kommunikation in Industrial-Fast-Ethernet um, sodass vorhandene serielle Geräte und Softwaresysteme ohne Austausch an ein TCP/IP-Netzwerk angeschlossen werden können. Untergebracht in einem kompakten IP30-Metallgehäuse (32 x 87,8 x 135 mm) mit LED-Anzeigen, unterstützt das Gerät einen 10/100BASE-TX-RJ45-Port, einen weiten Betriebstemperaturbereich von -40 bis 75 °C und ein duales Stromeingangsdesign (9–48 V DC / 24 V AC) für zuverlässigen industriellen Einsatz.

Vorteile

Der ICS-2100T bietet eine kostengünstige und zeitsparende Lösung zur Integration serieller Geräte in Ethernet-Netzwerke unter Beibehaltung vorhandener Hard- und Software. Er bietet mehrere Fernverwaltungsschnittstellen, darunter Web-, Telnet- und virtuelle COM (VCOM)-Modi, Hardware-Fehleralarm und Ereigniswarnungen für schnellere Diagnose, starke Immunität gegenüber elektromagnetischen Störungen und elektrischen Überspannungen sowie flexible Montage (DIN-Schiene oder Wand), um Platz im Schaltschrank zu sparen.

Geeignet für

• Anbindung von Legacy-RS232-/RS422-/RS485-Geräten an Ethernet-Netzwerke
• Industrielle Automatisierungs- und Steuerungssysteme
• Verkehrssteuerungsschränke und Außenstraßenausrüstung
• Fernüberwachung und -verwaltung von Feldgeräten

Wichtige Spezifikationen

• Modell: PLANET ICS-2100T
• Serielle Schnittstellen: RS232, RS422, RS485 (1 Port)
• Ethernet: 10/100BASE-TX, RJ45 (1 Port)
• Stromeingang: 9–48 V DC / 24 V AC (dualer Stromeingang)
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: IP30-Metallgehäuse; Montage: DIN-Schiene oder Wand
• Abmessungen: 32 x 87,8 x 135 mm; Gewicht: 0,392 kg

Gebrauchsanweisung

Installieren Sie den ICS-2100T auf einer DIN-Schiene oder montieren Sie ihn an der Wand und schließen Sie das serielle Gerät an den entsprechenden RS232-/RS422-/RS485-Port an. Verbinden Sie den RJ45-Port mit dem Ethernet-Netzwerk und versorgen Sie das Gerät über einen oder beide unterstützten Stromeingänge (9–48 V DC oder 24 V AC) mit Strom. Konfigurieren Sie die Netzwerkeinstellungen und seriellen Parameter über die Weboberfläche, Telnet oder den VCOM-Modus entsprechend den Anforderungen der angeschlossenen Geräte. Überprüfen Sie die LED-Anzeigen, um den Systemstatus und die Verbindung zu bestätigen.

Empfehlungen

Verwenden Sie für einen zuverlässigen Langzeitbetrieb in industriellen Umgebungen einen geeigneten Überspannungsschutz an der externen Verkabelung, sorgen Sie für eine feste Montage in einem belüfteten Schrank oder Gehäuse und konfigurieren Sie die Alarm- und Ereigniswarnfunktionen, um Bediener bei Strom- oder Verbindungsfehlern zu benachrichtigen.
