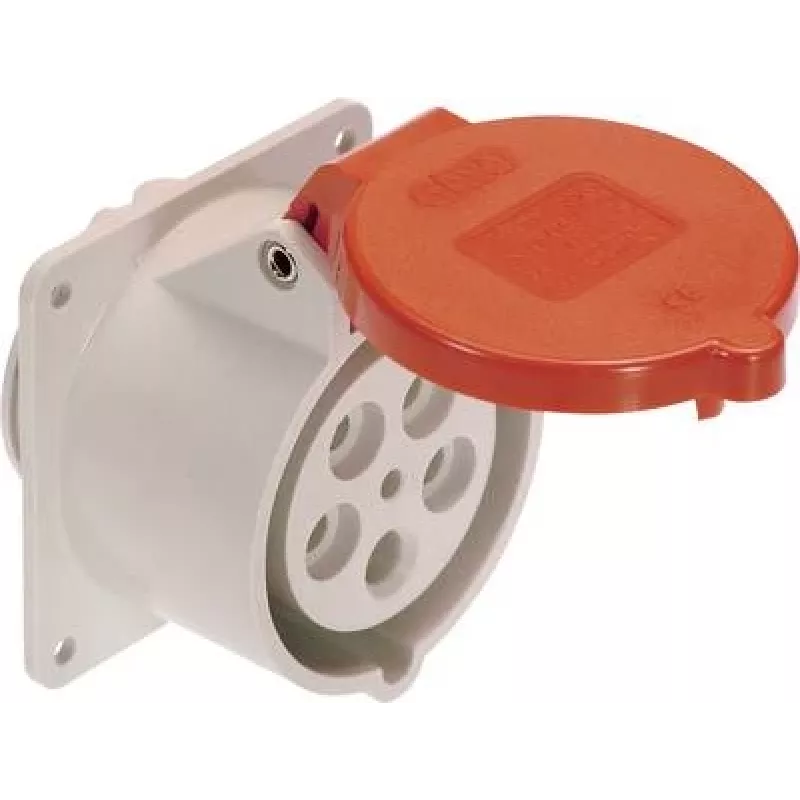

Industrielle CEE-Einbausteckdose AS Schwabe 60440 — 16A 5‑polig 400V Einbausteckverbinder

Die AS Schwabe 60440 CEE-Einbausteckdose ist ein industrieller Einbausteckverbinder mit einer Nennleistung von 16 A und fünf Polen bei 400 V. Sie ist für den festen Einbau in Schalttafeln, Verteilerkästen und Gerätegehäuse vorgesehen. Die versenkte Bauweise sorgt für einen sicheren Netzanschluss und verringert gleichzeitig das Risiko eines versehentlichen Trennens und den Kontakt mit spannungsführenden Teilen. Das Produkt erfüllt die üblichen industriellen Anforderungen an robuste elektrische Verbindungen in Werkstätten, Veranstaltungsinstallationen und festen Stromverteilungspunkten.

Vorteile

Die Einbaukonstruktion ermöglicht einen stabilen und bündigen Sitz in Schalttafeln und Gehäusen und minimiert die mechanische Belastung der angeschlossenen Kabel. Die fünfpolige Konfiguration unterstützt Drehstrom mit Neutral- und Schutzleiter für standardisierte Industrieinstallationen. Das Steckverbindergehäuse und die Kontakte sind so gefertigt, dass sie häufigem Gebrauch widerstehen und auch nach vielen Zyklen eine zuverlässige Kontaktleistung bieten. Die Kompatibilität mit Standardausschnitten ermöglicht einen unkomplizierten Austausch oder eine Nachrüstung vorhandener Einbausteckdosen.

Geeignet für

Technische Daten

Anwendung

Schneiden Sie eine ausreichend dimensionierte und positionierte Öffnung in die Schalttafel gemäß den Herstellerangaben zum Ausschnittmaß. Befestigen Sie den Steckdosenkörper mit dem mitgelieferten Befestigungsmaterial an der Schalttafel und stellen Sie die internen Anschlüsse an die Zuleitung oder Sammelschiene mit ordnungsgemäß dimensionierten Leitern her. Achten Sie darauf, dass alle Verbindungen mit dem empfohlenen Drehmoment angezogen und der Erdungs-/Schutzleiter korrekt angeschlossen ist. Prüfen Sie die Verbindung nach der Installation mit einem geeigneten Messgerät, um die korrekte Phasenfolge und Durchgängigkeit festzustellen, bevor der Stromkreis in Betrieb genommen wird.

Empfehlungen

Nur mit kompatiblen CEE-Steckern verwenden, die für 16 A und 400 V ausgelegt sind. Kontakte und Gehäuse regelmäßig auf Anzeichen von Verschleiß, Korrosion oder Beschädigung prüfen und die Steckdose bei festgestellten Mängeln ersetzen. Beachten Sie die örtlichen Elektrovorschriften und lassen Sie Installation und Wartung von qualifiziertem Fachpersonal durchführen, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
