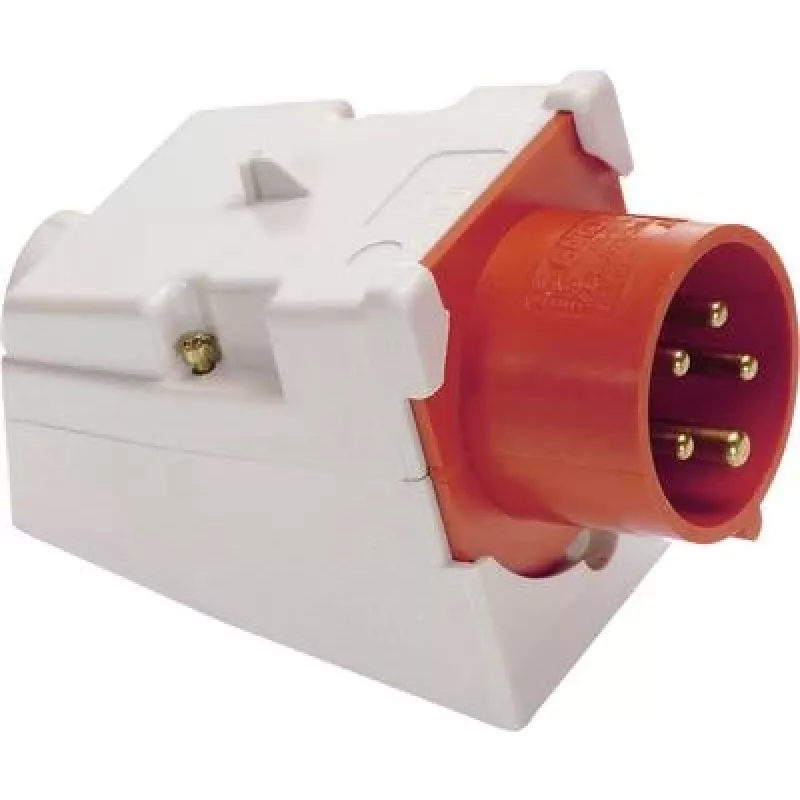

Industrieller CEE-Stecker AS Schwabe 60435 16A 5‑polig 400V

Der AS Schwabe 60435 ist ein 5‑poliger industrieller CEE-Stecker, ausgelegt für 16 A bei 400 V, der für Drehstromanschlüsse in professionellen Umgebungen konzipiert wurde. Er entspricht der genormten Stiftkonfiguration nach IEC 60309, um die Kompatibilität mit passenden Steckdosen zu gewährleisten, und verfügt über ein sicheres mechanisches Verriegelungssystem, das auch bei Vibrationen und Bewegungen einen zuverlässigen Kontakt aufrechterhält. Das robuste Gehäuse und die Bauweise des Steckers sind für den Einsatz in Werkstätten, auf Baustellen, bei der Event-Stromverteilung sowie mit tragbaren oder fest installierten Industriegeräten vorgesehen.

Vorteile

Die 5‑polige Ausführung unterstützt drei Phasen, Neutralleiter und Erde, um eine vollständige Versorgung für Drehstrommotoren und -geräte bereitzustellen. Eine genormte Stiftanordnung gewährleistet die Austauschbarkeit mit passenden Steckdosen, während die mechanische Verriegelung die Kontaktstabilität erhöht und ein unbeabsichtigtes Trennen reduziert. Das Produkt ist so konstruiert, dass es üblichen industriellen Bedingungen standhält, und bietet eine kompakte, handliche Anschlusslösung, die einfach zu installieren und zu warten ist.

Geeignet für

Wichtige Spezifikationen

Anwendung

Vor der Installation die Spannungsversorgung trennen und sicherstellen, dass die Versorgung mit dem Nennstrom und der Nennspannung des Steckers übereinstimmt. Die Leiter auf die empfohlene Länge abisolieren, die Drähte in die entsprechenden Klemmen für L1, L2, L3, N und PE einführen und die Klemmschrauben gemäß den Drehmomentempfehlungen des Herstellers anziehen. Das Gehäuse zusammensetzen, um die Anschlüsse zu umschließen, wobei die mechanische Verriegelung beim Verbinden des Steckers mit einer passenden Steckdose eingerastet sein muss. Nach der Verdrahtung eine Sichtprüfung sowie Durchgangs- und Isolationsprüfungen gemäß den örtlichen Elektrovorschriften durchführen.

Empfehlungen

Den Stecker nur mit passenden IEC-60309-Steckdosen und in elektrischen Systemen verwenden, die seiner Nennleistung von 16 A/400 V entsprechen. Gehäuse, Kontakte und Verriegelungsmechanismus regelmäßig auf Verschleiß, Korrosion oder Beschädigung prüfen und den Stecker austauschen, wenn ein Defekt die Sicherheit beeinträchtigt. Bei der Installation und dem Betrieb von Drehstromanschlüssen die geltenden örtlichen Vorschriften und Sicherheitspraktiken einhalten.
