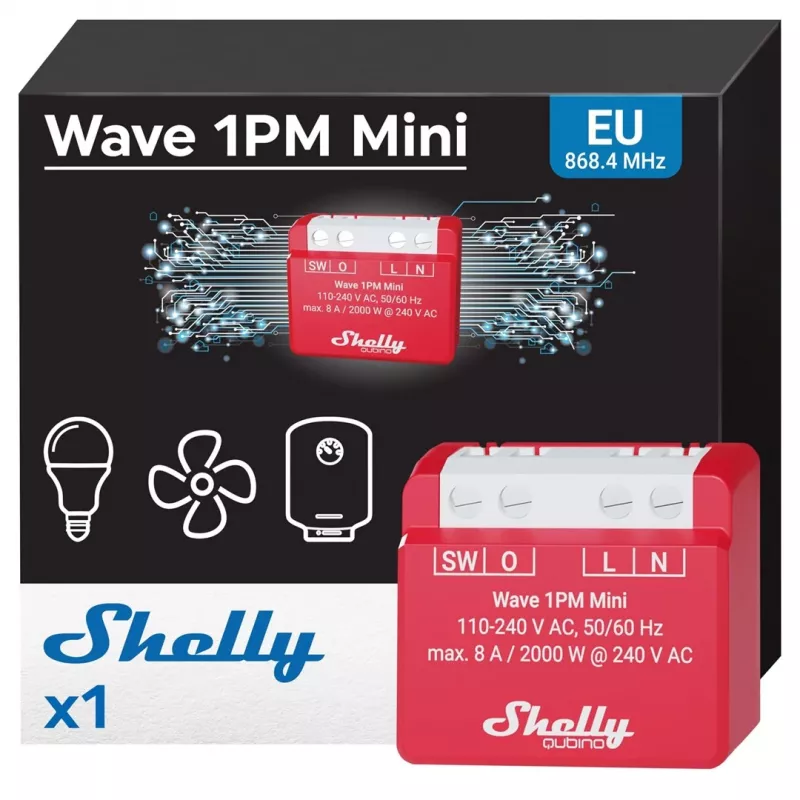

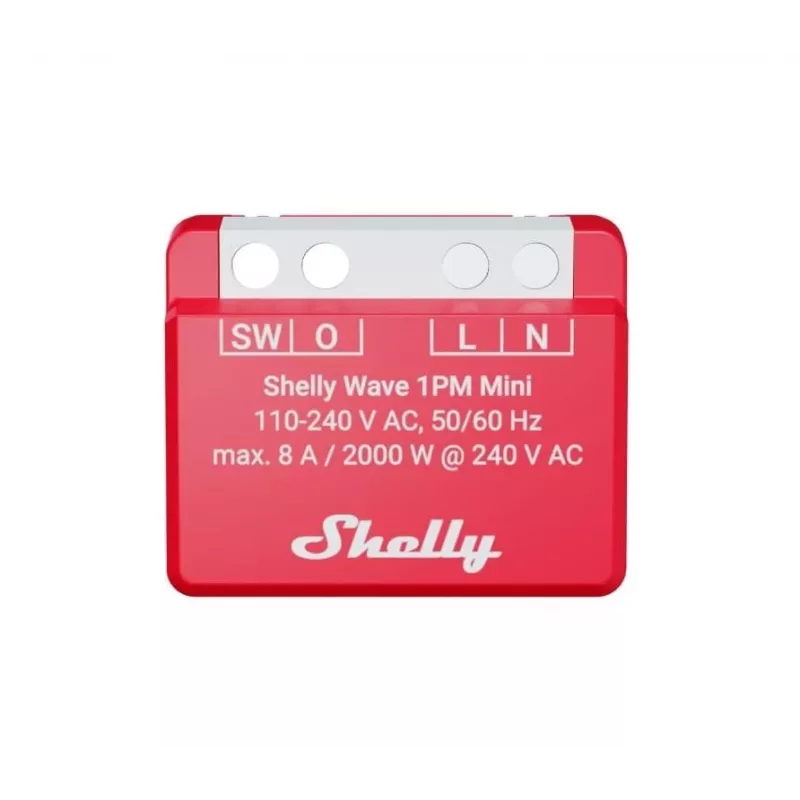

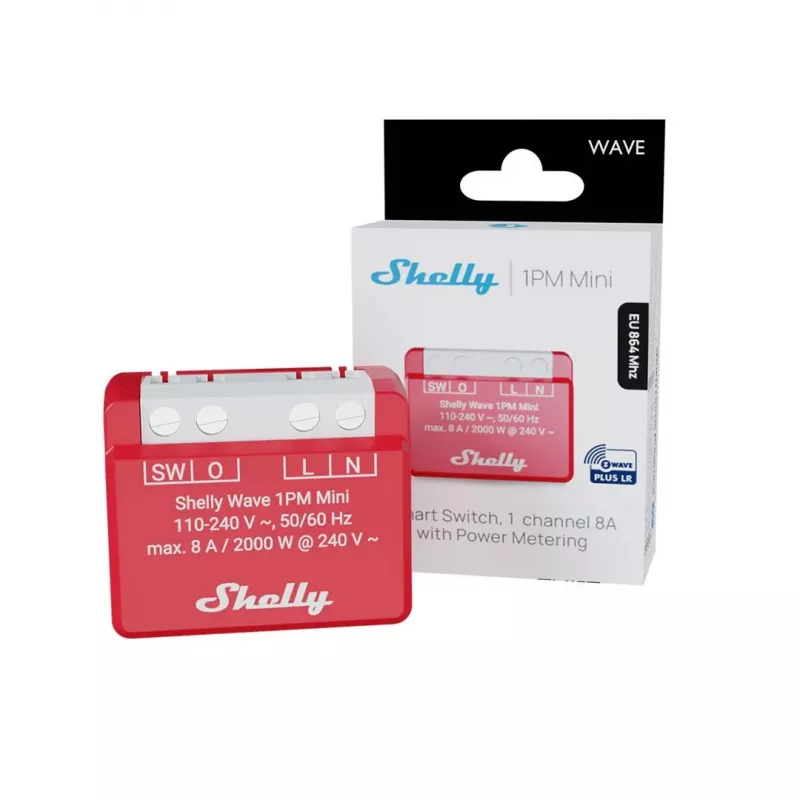

In-Wall Smart-Relais Shelly 1PM — einkanaliger Z-Wave Mini-Schalter, 110–240 V, 8 A, 2000 W, 868,4 MHz

Shelly 1PM ist ein kompaktes, in die Wand eingebautes einkanaliges Smart-Relais zur Steuerung von Leuchten und kleinen Geräten. Es passt in Standard-Wanddosen und arbeitet mit 110–240 V Wechselstrom. Das Gerät unterstützt drahtlose Steuerung über ein 868,4-MHz-Z-Wave-Netzwerk und verfügt über Überlast- und Überhitzungsschutz, wobei es im Normalbetrieb nur 0,3 W verbraucht.

Vorteile

Das Smart-Relais bietet einen kleinen Formfaktor, der sich für die verdeckte Installation eignet, zuverlässigen Schutz vor Überlastung und Überhitzung sowie einen geringen Standby-Stromverbrauch. Drahtlose Konnektivität und SmartStart-Unterstützung vereinfachen die Integration in bestehende Z-Wave-Systeme. Das Kunststoffgehäuse und die Auslegung für die Innenmontage machen es für typische elektrische Hausinstallationen geeignet.

Geeignet für

• Steuerung von Innenbeleuchtungskreisen
• Automatisierung einzelner Haushaltsgeräte
• Integration in Z-Wave-Smart-Home-Systeme
• Einsatz in beengten Wanddosen mit begrenztem Platz

Technische Daten

• Montageart: Unterputzmontage in der Wand
• Betriebsspannung: 110–240 V Wechselstrom
• Netzfrequenz: 50/60 Hz
• Maximaler Schaltstrom: 8 A
• Maximale Schaltleistung: 2000 W
• Typischer Stromverbrauch: 0,3 W
• Funkfrequenz: 868,4 MHz (Z-Wave)
• Sendeleistung: 25 dBmW
• Reichweite in Innenräumen (maximal): 40 m
• Betriebstemperaturbereich: -20 bis 40 °C
• Relative Luftfeuchtigkeit: 30–70%
• Gehäusematerial: Kunststoff
• Produktfarbe: Rot
• Gewicht: 18 g
• Abmessungen (H×B×T): 29 × 35 × 16 mm

Anwendung

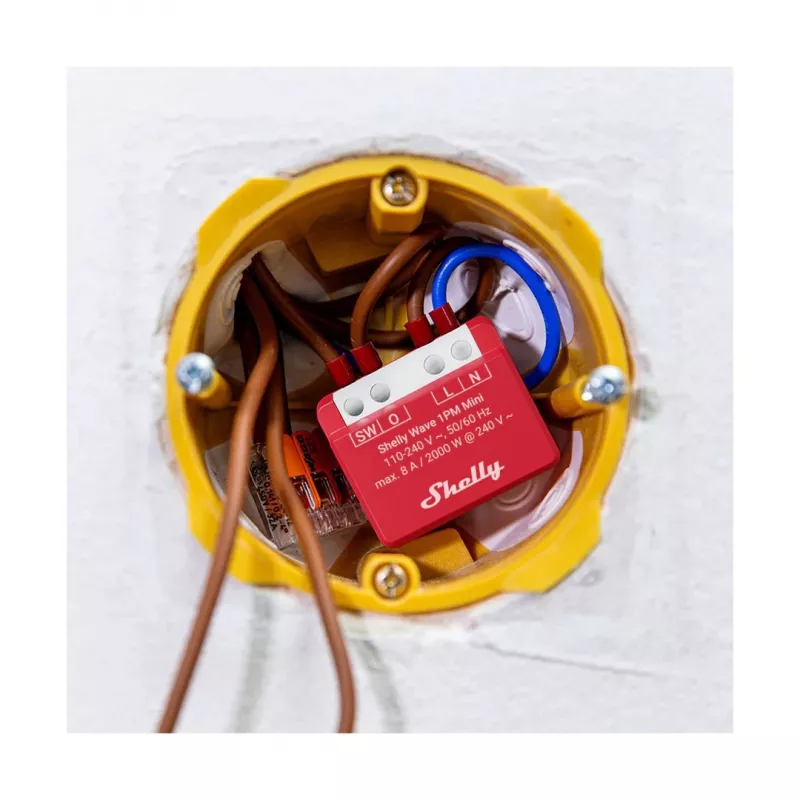

Installieren Sie das Shelly 1PM in einer Standard-Wanddose und schließen Sie es gemäß dem mitgelieferten Schaltplan des Herstellers an die Wechselstromversorgung und die Last an. Nach dem Einschalten binden Sie das Gerät über das SmartStart- oder Netzwerkeinbindungsverfahren in Ihr Z-Wave-Netzwerk ein. Verwenden Sie eine kompatible Z-Wave-Steuerung oder App, um Schaltpläne zu konfigurieren, den Stromverbrauch zu überwachen und die angeschlossene Last fernzusteuern.

Empfehlungen

Stellen Sie sicher, dass die Installation von einer qualifizierten Elektrofachkraft durchgeführt wird, befolgen Sie die örtlichen Elektrovorschriften und überprüfen Sie, dass die angeschlossene Last 8 A oder 2000 W nicht überschreitet. Installieren Sie das Relais im Innenbereich an trockenen Orten innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche. Sorgen Sie für ausreichend Platz in der Wanddose für Verkabelung und Belüftung.
