Hutschienen-Smart-Relais Shelly WavePro3 3-Kanal Z-Wave, 110–240 V, 25 A pro Kanal, AES-128, DIN-Montage

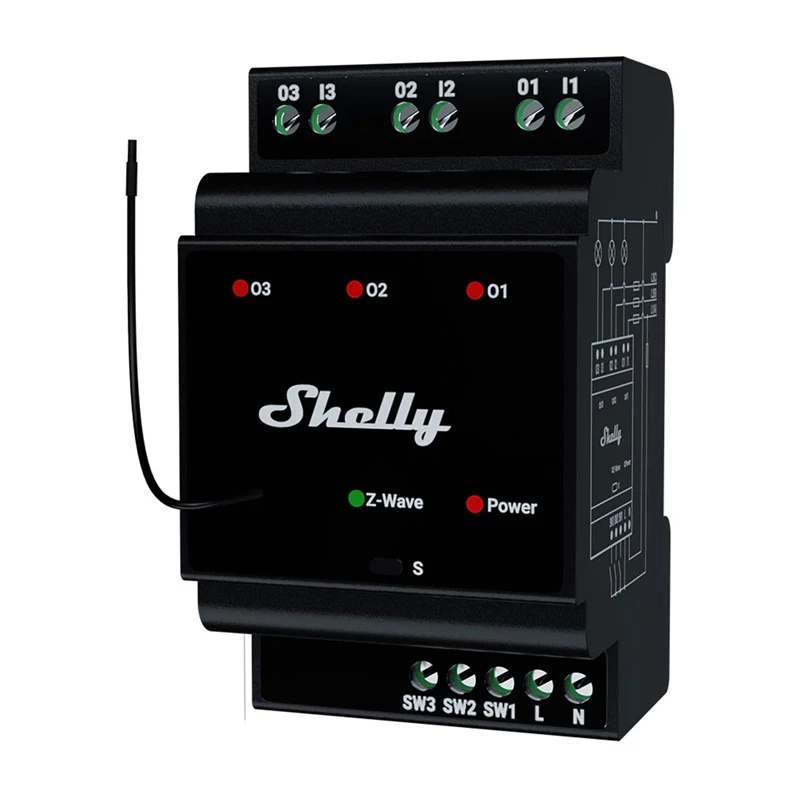

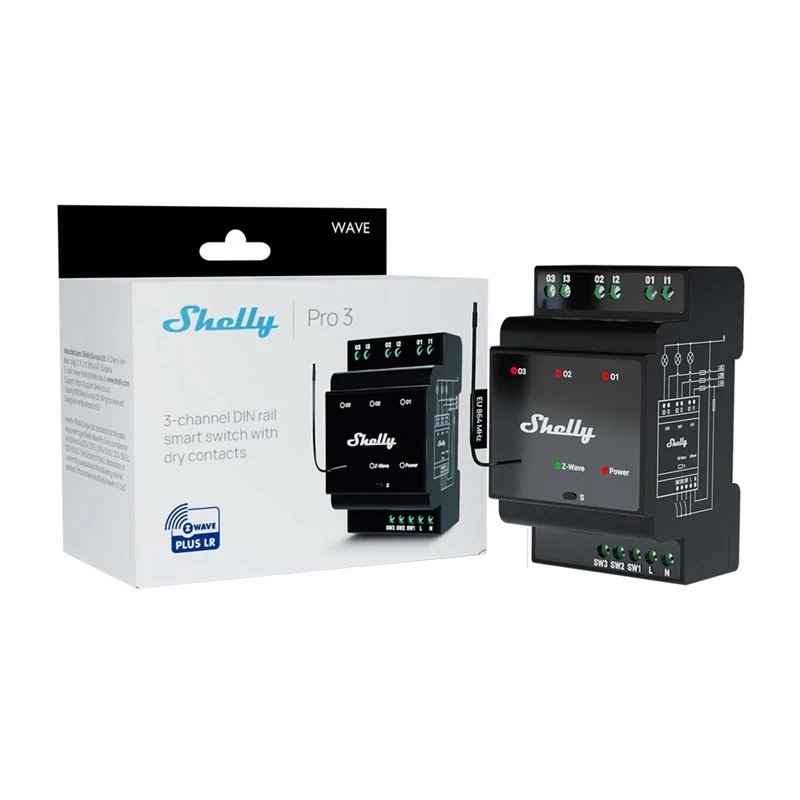

Shelly Wave Pro 3 ist ein Hutschienen-3-Kanal-Relais mit Z-Wave- und Z-Wave-Long-Range-Unterstützung, entwickelt für professionelle und gewerbliche Elektroinstallationen. Das Gerät bietet drei potentialfreie Relaisausgänge zur unabhängigen Steuerung von Stromkreisen mit einer kombinierten Leistung von bis zu 48 A und integriert sich in Z-Wave-Netzwerke, um Fernsteuerung, Zeitpläne, Szenen und Automatisierung über ein kompatibles Z-Wave-Netzwerk-Gateway zu ermöglichen. Das kompakte Gehäuse und das Hutschienen-Format eignen sich für Verteilerkästen in Wohn-, Hotel-, Büro- und Industrieumgebungen.

Vorteile

Das Gerät bietet drei unabhängige Relaiskanäle (16 A pro Kanal, 48 A gesamt), große Kommunikationsreichweite über Z-Wave Long Range (bis zu 1.000 m Sichtweite im Freien, bis zu 80 m in Innenräumen) und Mesh-Netzwerkfähigkeiten zur Reichweitenerweiterung. Es zeichnet sich durch geringen Standby-Stromverbrauch (< 0,3 W), Überhitzungsschutz, der das Relais über 80 °C abschaltet mit Gateway-Benachrichtigung, potentialfreie Kontakte für eine Vielzahl von Lasttypen und OTA-Firmware-Updates aus. Das Gerät unterstützt die Sicherheitsstandards S2, S2 Authenticated und S0 für die Z-Wave-Integration.

Geeignet für

• Zentrale Steuerung von Beleuchtungskreisen in Wohn- und Geschäftsgebäuden
• Steuerung von Heizungen oder anderen ohmschen Lasten in Verteilerkästen
• Integration von induktiven oder kapazitiven Lasten (mit geeignetem RC/Snubber) in Hotel- und Büroinstallationen
• Große Einrichtungen, in denen eine Z-Wave-Kommunikation mit großer Reichweite erforderlich ist

Wichtige technische Daten

• Hersteller: Shelly; Modell: WavePro3; MPN: WavePro3; EAN: 3800238071998
• Stromversorgung: 110–240 V AC, 50/60 Hz
• Leistungsaufnahme: < 0,3 W
• Schalten: max. AC 240 V, max. DC 30 V
• Maximaler Schaltstrom: 16 A pro Kanal, 48 A gesamt
• Kanäle: 3 potentialfreie Relaisausgänge
• Z-Wave: Mesh-Modus (868,4 MHz, bis zu ~40 m in Innenräumen, fungiert als Repeater); Long-Range-Modus (864,0 MHz, bis zu 80 m in Innenräumen / bis zu 1000 m im Freien, Repeater in LR nicht unterstützt)
• Prozessor: Z-Wave S800; HF-Sendeleistung < 25 mW
• Abmessungen: 96 × 53 × 59 ±0,5 mm; Gewicht: 150 g; Montage: Hutschiene
• Anschlüsse: max. Anzugsdrehmoment 0,4 Nm; Leiterquerschnitt 0,5–2,5 mm²; Abisolierlänge 6–7 mm
• Betriebstemperatur: -20 °C bis 40 °C; Luftfeuchtigkeit: 30–70 % relative Luftfeuchtigkeit; Maximale Installationshöhe: 2000 m

Verwendung

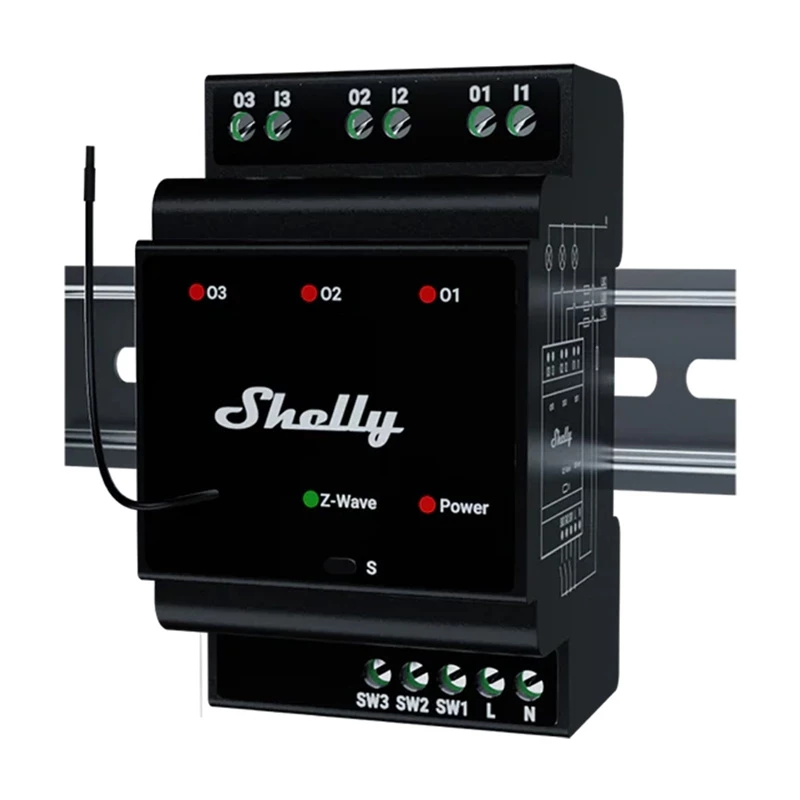

Installieren Sie das Shelly Wave Pro 3 auf einer Standard-Hutschiene in einem Verteilerkasten gemäß den örtlichen Elektrovorschriften. Schließen Sie die Versorgungs- und Lastleitungen an die potentialfreien Anschlüsse an und beachten Sie dabei die empfohlenen Anzugsdrehmomente und Abisolierlängen. Fügen Sie das Gerät zu einem kompatiblen Z-Wave-Gateway hinzu, indem Sie SmartStart oder den Z-Wave-Inklusionsprozess verwenden (QR-Code scannen oder den Gateway-Anweisungen folgen). Konfigurieren Sie Kanäle, Zeitpläne und Szenen im Gateway, um Fernsteuerung und Automatisierung zu ermöglichen. Stellen Sie sicher, dass induktive oder kapazitive Lasten mit den erforderlichen RC- (Snubber-)Schaltungen ausgestattet sind, falls angegeben.

Empfehlungen

Verwenden Sie das Shelly Wave Pro 3 für die zentrale Schaltung von Beleuchtung und Geräten mittlerer Leistung und vermeiden Sie eine Überschreitung der Nennströme pro Kanal oder insgesamt. Überprüfen Sie bei induktiven oder kapazitiven Lasten das Vorhandensein eines RC-/Snubber-Schutzes. Halten Sie die Installation innerhalb der angegebenen Umgebungstemperatur- und Feuchtigkeitsbereiche und führen Sie OTA-Updates über das Gateway durch, um Sicherheit und Funktionalität zu gewährleisten.
