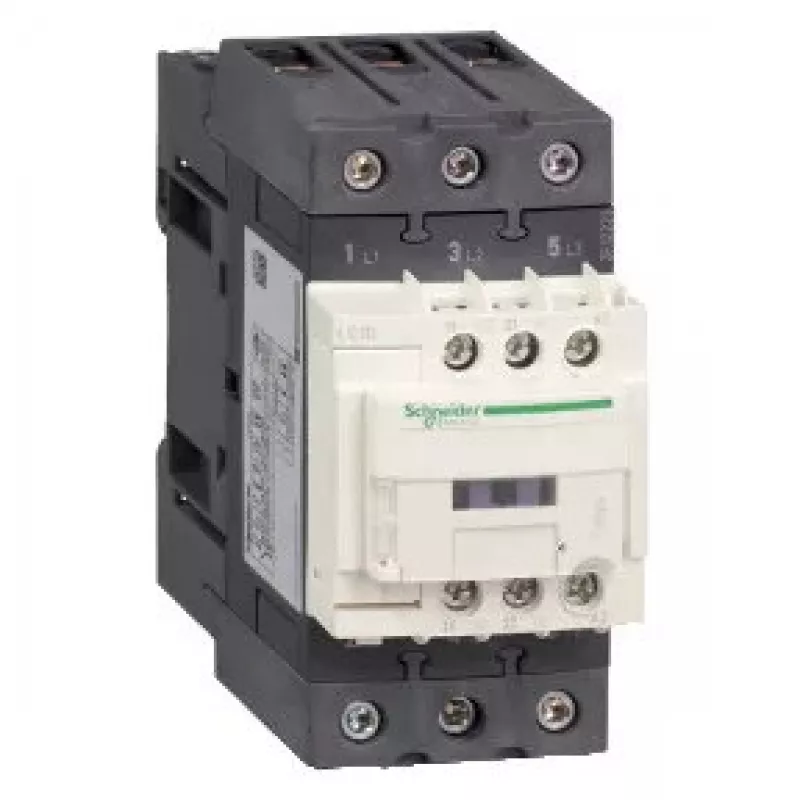

Hilfskontakt Schneider Electric LC1D50AP7 für Schütze, AC-Schaltvermögen 230 V, mehrfarbig

Der Hilfskontakt Schneider Electric LC1D50AP7 wurde entwickelt, um industrielle Schütze um Hilfsschaltfunktionen zu erweitern. Dieses Hilfskontaktmodul ermöglicht zuverlässiges AC-Schalten bei 230 V und ist in einem mehrfarbigen Design ausgeführt, das die Identifizierung und Verdrahtung in Schaltschränken vereinfacht. Konzipiert für den Einsatz in Automatisierungs- und Motorsteuerungssystemen, erweitert es die Fähigkeiten des Schützes zur Signalisierung, Verriegelung und Trennung von Steuerstromkreisen, während es kompakte Einbaumaße beibehält.

Vorteile

Das mehrfarbige Gehäuse ermöglicht eine schnelle visuelle Identifizierung von Kontakttypen und des Verdrahtungsstatus, was die Installations- und Wartungszeiten verkürzt. Die AC-Schaltleistung bei 230 V gewährleistet Kompatibilität mit gängigen Steuerspannungen in Industrieumgebungen. Das Modul ist für eine einfache mechanische Montage auf kompatiblen Schützen konzipiert und stellt stabile Hilfskontakte ohne wesentliche Änderungen an vorhandenen Schaltgeräten bereit. Materialien und Konstruktion sind auf gleichbleibende elektrische Leistung in Steuerungs- und Signalanwendungen ausgelegt.

Geeignet für

• Erweiterung der Hilfskontakte an Schützen in Motoranlassern und Motorsteuerungszentren
• Steuerkreissignalisierung und Statusrückmeldung an SPS oder Meldeleuchten
• Verriegelungsschaltungen, bei denen zusätzliche Schließer- oder Öffnerkontakte benötigt werden
• Nachrüstung oder Aufrüstung von Schalttafeln zur Erhöhung der Schaltpunkte, ohne die Hauptschütze austauschen zu müssen

Wichtige Spezifikationen

• AC-Schaltvermögen: 230 V, geeignet für Standard-Steuerstromkreise
• Kontaktanordnung: Hilfskontaktmodul, das dazu dient, Schaltpole zu Schützen hinzuzufügen
• Farbcodierung: mehrfarbiges Design zur Identifizierung von Kontakttypen oder -positionen
• Montage: ausgelegt für die direkte Montage auf kompatiblen Schützen, um eine kompakte Schaltfeldanordnung zu erhalten
• Anwendungsbereich: Steuerung, Signalisierung, Verriegelung und Kontakterweiterung in Automatisierungs- und Motorsteuerungssystemen

Verwendung

Montieren Sie den Hilfskontakt an der vorgesehenen Befestigungsstelle eines kompatiblen Schneider Electric Schützes gemäß der mechanischen Befestigungsmethode des Herstellers. Stellen Sie sicher, dass die Spannungsversorgung des Steuerstromkreises während der Installation ausgeschaltet ist. Schließen Sie die Steuerleitungen gemäß dem Steuerungsplan an die Anschlüsse des Hilfskontakts an und verwenden Sie die Farbcodierung zur Überprüfung der korrekten Klemmenbelegung. Nach der mechanischen Installation und Verdrahtung schalten Sie die Spannung wieder ein und führen Sie Funktionsprüfungen durch, um das korrekte Schaltverhalten unter den vorgesehenen Steuersignalen zu bestätigen.

Empfehlungen

Verwenden Sie diesen Hilfskontakt in Umgebungen und Steuerstromkreisen, die der Nennspannung von 230 V AC entsprechen; vermeiden Sie Spannungen oder Ströme außerhalb der angegebenen Nennwerte. Überprüfen Sie vor der Installation die mechanische Kompatibilität mit dem vorgesehenen Schützmodell und beachten Sie die geltenden örtlichen Elektronormen und Sicherheitsvorschriften bei Verdrahtung und Prüfung.
