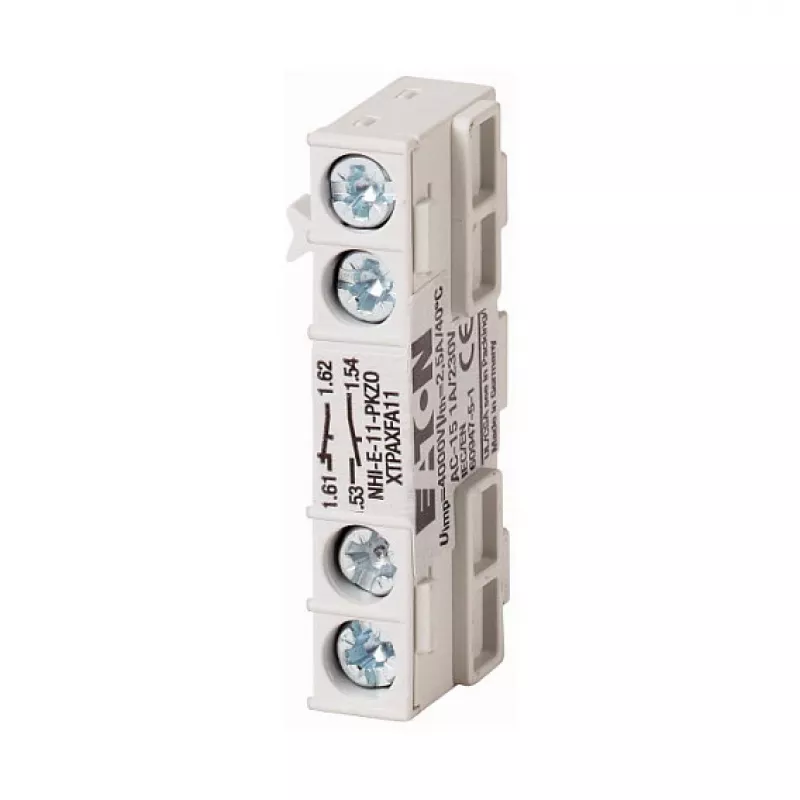

Eaton NHI-E-11-PKZ0 Hilfsschalter 1 NO + 1 NC, seitliche Montage, für PKZ0 Motorschutz, 690V

Der Eaton NHI-E-11-PKZ0 (082882) ist ein kompakter Hilfsschalter, der speziell für PKZ0-Motorschutzschalter entwickelt wurde. Er ergänzt Ihr Motorsteuerungssystem um eine zuverlässige Statusanzeige und bietet einen Schließer und einen Öffner in einem einzigen Gerät, das direkt an der Seite des Schutzschalters montiert wird. Mit einer robusten Bemessungsisolationsspannung von 690V und Konformität mit IEC/EN 60947-5-1 ist dieses Zubehör für industrielle Umgebungen ausgelegt, in denen zuverlässige Signalübertragung entscheidend ist.

Highlights

• 1 Schließer (NO) + 1 Öffner (NC) Kontaktkonfiguration
• Seitliche Montage zur direkten Befestigung an Eaton PKZ0-Schutzschaltern
• Bemessungsisolationsspannung (Ui): 690V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6kV
• Schraubklemmen mit IP20-Schutz an den Klemmen
• Betriebstemperaturbereich: -25°C bis +60°C

Im täglichen Einsatz

Der NHI-E-11-PKZ0 ist die praktische Wahl für Ingenieure, die eine einfache und zuverlässige Möglichkeit benötigen, den Zustand eines PKZ0-Motorstarters zu überwachen. Ob beim Bau eines Schaltschranks oder bei der Nachrüstung bestehender Anlagen – dieser Hilfsschalter wird ohne Werkzeug auf den Schutzschalter aufgerastet und bietet zwei getrennte Kontakte, die für SPS-Eingänge, Kontrollleuchten oder Verriegelungsschaltungen verwendet werden können. Die Schraubklemmen akzeptieren massive oder flexible Leiter von 0,75 bis 2,5 mm², was die Verdrahtung unkompliziert macht. Mit einer kompakten Breite von 25 mm benötigt er nur minimalen Platz im Schaltschrank, und der Betriebstemperaturbereich von -25°C bis +60°C deckt die meisten industriellen Anwendungen ab.

Technische Daten

• Kontaktkonfiguration: 1 Schließer (NO) + 1 Öffner (NC)
• Anzahl der Hilfskontakte: 2
• Montageart: Seitenmontage
• Kompatibilität: Eaton PKZ0 Motorschutzschalter
• Bemessungsisolationsspannung (Ui): 690V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6kV
• Bemessungsbetriebsstrom (AC-15, 230V): 6A
• Bemessungsbetriebsstrom (AC-15, 400V): 3A
• Bemessungsbetriebsstrom (DC-13, 220V): 1A
• Klemmentyp: Schraubklemmen
• Schutzart (Klemmen): IP20
• Schutzart (Gehäuse): IP00
• Normen: IEC/EN 60947-5-1
• Anschlussquerschnitt (starr): 0,75–2,5 mm²
• Anschlussquerschnitt (flexibel): 0,75–2,5 mm²
• Betriebstemperatur: -25°C bis +60°C
• Abmessungen (B×H×T): 25×75,2×92,4 mm
• Produktfarbe: Weiß

Abschließender Hinweis

Dieses originale Eaton-Zubehör gewährleistet eine nahtlose Integration in PKZ0-Schutzschalter und bietet die Leistung und Zuverlässigkeit, die man von einer führenden Industriemarke erwartet. Die Teilenummer 082882 garantiert die exakte Passform und Funktion für Ihr Motorschutzsystem.
