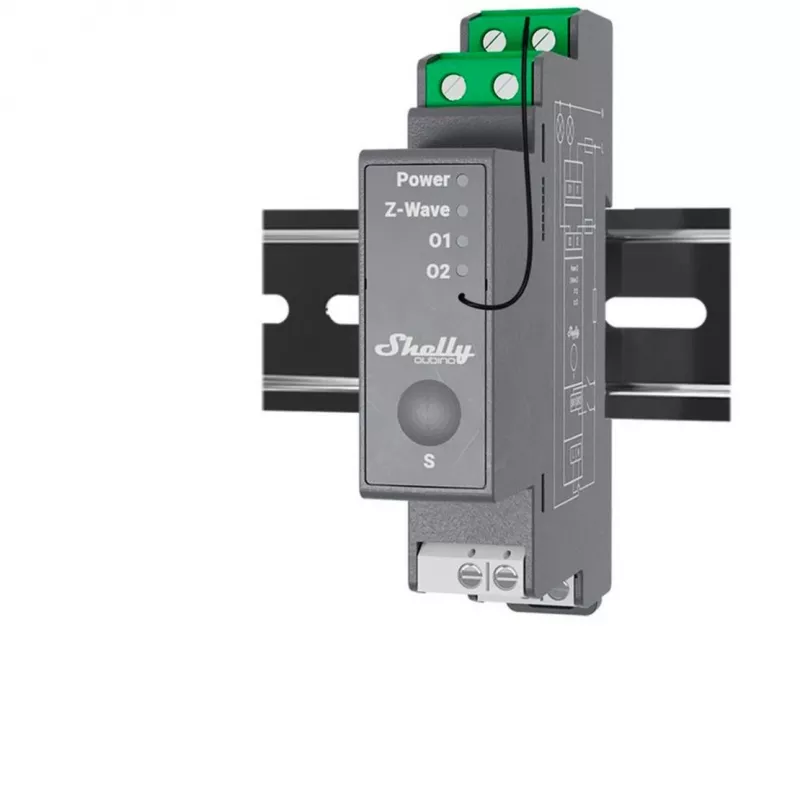

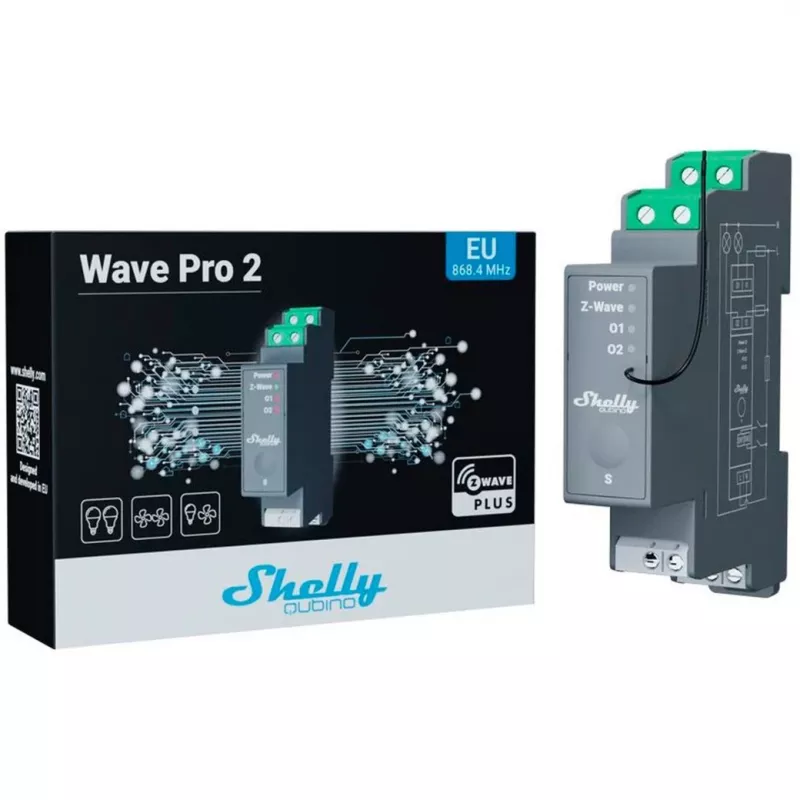

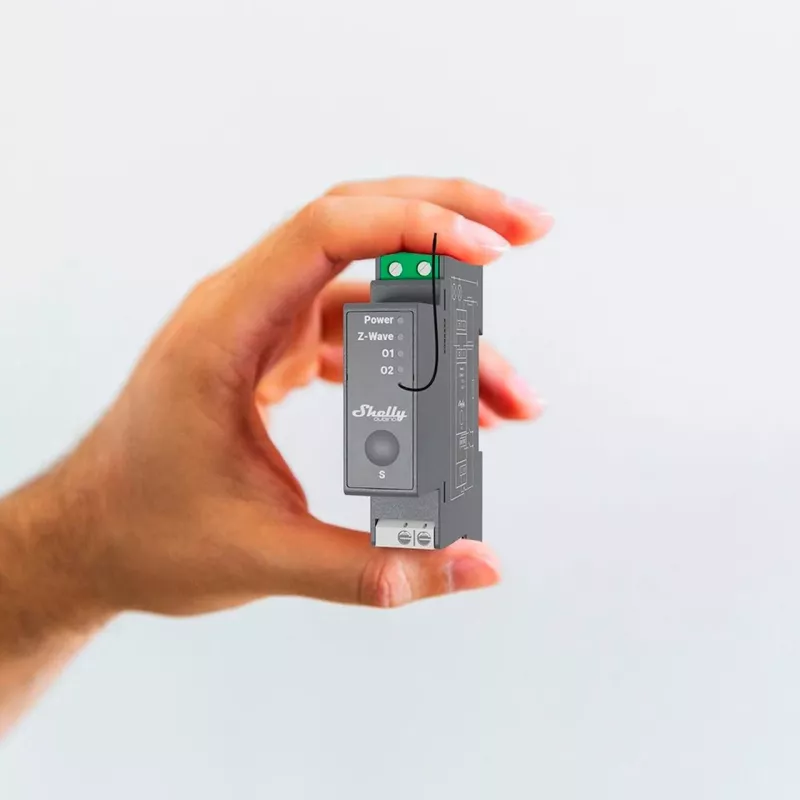

Halbleiterrelais Shelly Wave Pro 2 2-Kanal 25 A 110–240 V DIN-Schiene, 868,4 MHz

Das Shelly Qubino Wave Pro 2 ist ein professionelles 2-Kanal-Halbleiterrelais (SSR) mit potentialfreien Kontakten für die Haus- und Gebäudeautomation mit Fernsteuerung. Es wird auf der Hutschiene im Sicherungskasten montiert und unterstützt eine Gesamtausgangsleistung von 25 A bei einer Betriebsspannung von 110–240 V AC. Das Gerät verwendet die Z-Wave S800-Chipgeneration und ist mit zertifizierten Z-Wave-Gateways kompatibel, was eine verschlüsselte Security 2 Authenticated-Kommunikation und interoperable Steuerung mit anderen Z-Wave-Geräten ermöglicht.

Vorteile

Wave Pro 2 bietet potentialfreie (trockene) Kontakte für flexible Spannungsunterstützung, zwei unabhängige Ausgänge (jeweils 16 A) zur Steuerung von Leuchten, Ventilen oder Steckdosen über zwei Phasen und ein Hutschienenformat für eine saubere Installation im Schaltschrank. Es unterstützt Assoziationen für direkte Geräte-zu-Gerät-Aktionen ohne Hub und umfasst Schutzfunktionen wie Temperatur- (Überhitzung), Überlast- und Überspannungsschutz, um Sicherheit und Zuverlässigkeit zu erhöhen.

Einsatzbereiche

• Wohngebäude und Neubau-Hausautomation (Beleuchtung, Steckdosen, Heizungsventile)
• Gewerbeimmobilien und Büros (zentrale Steuerung von Beleuchtung und Geräten)
• Produktions- oder Anlageninstallationen, die eine Hutschienenmontage und potentialfreie Steuerung erfordern
• Integration in Z-Wave-Ökosysteme und zertifizierte Gateways

Technische Daten

• Modell: Wave Pro 2 (Shelly Qubino)
• Typ: Halbleiterrelais (DIN-Schiene, 2 Kanäle) mit potentialfreien Kontakten
• Spannung: 110–240 V AC
• Strom: insgesamt bis zu 25 A; 2 Ausgänge, jeweils 16 A
• Montage: DIN-Schiene (Installation im Sicherungskasten)
• Konnektivität: Z-Wave (S800-Chipgeneration), kompatibel mit Z-Wave-zertifizierten Gateways
• Sicherheit: Z-Wave Security 2 Authenticated (verschlüsselt)
• Schutzfunktionen: Überhitzung, Überlast, Überspannung
• Abmessungen: 94 x 19 x 69 mm
• Gewicht: 73 g
• MPN: WavePro2
• EAN: 3800235269114

Anwendung

Montieren Sie das Wave Pro 2 gemäß den örtlichen Elektrovorschriften und dem Geräteanschlussplan auf der Hutschiene im Sicherungskasten. Schließen Sie die potentialfreien Ausgänge an die zu steuernden Verbraucher (Leuchten, Ventile, Steckdosen) an und versorgen Sie das Gerät mit der erforderlichen Spannung von 110–240 V AC. Binden Sie das Gerät mithilfe eines kompatiblen Gateways in Ihr Z-Wave-Netzwerk ein und konfigurieren Sie Kanäle, Zeitpläne, Assoziationen und Szenen über die Schnittstelle Ihres Hubs. Nutzen Sie Assoziationen für eine direkte lokale Gerätesteuerung ohne Hub und aktivieren Sie Security 2 Authenticated für verschlüsselte Kommunikation.

Empfehlungen

Lassen Sie die Hutschienenmontage und Verkabelung für einen sicheren und zuverlässigen Betrieb von einer qualifizierten Elektrofachkraft durchführen. Stellen Sie sicher, dass die Nennlast der angeschlossenen Geräte die angegebenen Ausgangsgrenzwerte (16 A pro Kanal, 25 A insgesamt) nicht überschreitet. Kombinieren Sie Wave Pro 2 mit Z-Wave-Temperatur- oder Feuchtigkeitssensoren für eine dynamische Heizungssteuerung und verwenden Sie intelligente Zeitpläne, um den Energieverbrauch von Beleuchtung und Steckdosen zu optimieren.
