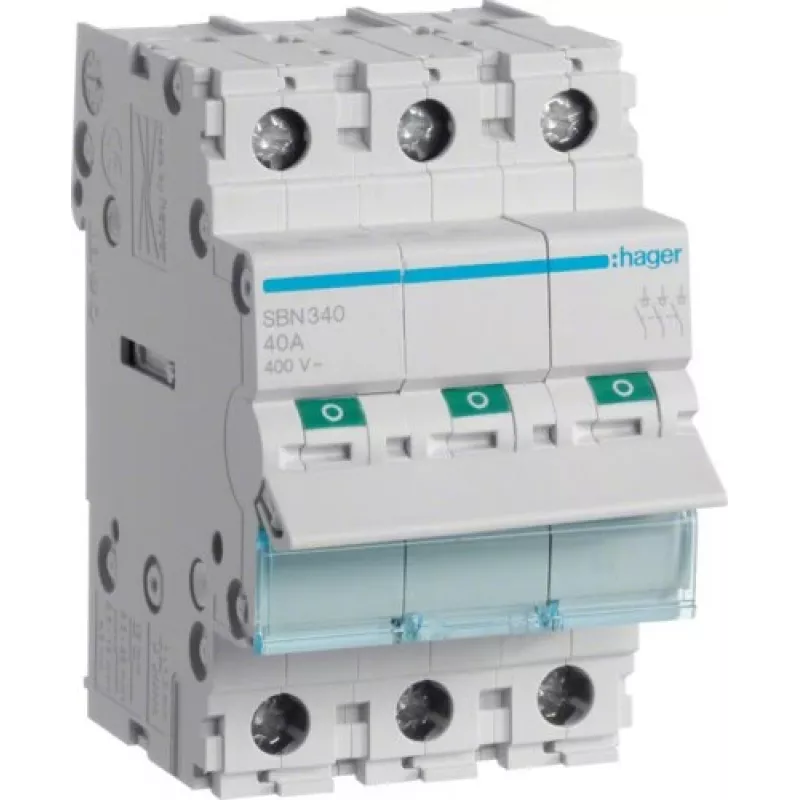

Hager SBN340 3-poliger 40A Lasttrennschalter, 3 Module DIN-Schienen-Montage

Der Hager SBN340 zeichnet sich als robuster 3-poliger Lasttrennschalter aus, der für die zuverlässige Stromkreisabsicherung in anspruchsvollen elektrischen Installationen entwickelt wurde. Im Gegensatz zu einfachen Trennschaltern gewährleisten seine B-Charakteristik und die Gebrauchskategorie AC-22A sicheres Schalten gemischter ohmscher und induktiver Lasten bis 40 A, was ihn zu einer zuverlässigen Wahl für gewerbliche und industrielle Verteilerschränke macht.

Highlights

• 3-poliges Schalten für Drehstromkreise
• Bemessungsstrom 40 A, Spannung 400 V AC
• Kompakte 3-Modul-Breite (52,5 mm) für DIN-Schienen-Montage
• Schraubklemmen akzeptieren starre Leiter bis 25 mm² und flexible bis 16 mm²
• Hohe mechanische Lebensdauer: 10.000 Schaltspiele
• Entspricht IEC/EN 60947-3

Im täglichen Einsatz

Der SBN340 wird auf einer Standard-35-mm-DIN-Schiene montiert und bietet eine klare sichtbare Kontakttrennung für sichere Wartungsarbeiten. Sein IP20-Frontschutz und die IP40-Klemmenabdeckung schützen vor versehentlichem Kontakt und ermöglichen gleichzeitig einen einfachen Zugang für die Verkabelung. Der Schalter arbeitet zuverlässig bei Umgebungstemperaturen von -20 °C bis 50 °C, und seine Stoßspannungsfestigkeit von 6 kV gewährleistet Widerstandsfähigkeit gegen transiente Überspannungen.

Technische Daten

• Marke: Hager
• Modell: SBN340
• MPN: SBN340
• EAN: 3250615510181
• Produkttyp: Lasttrennschalter
• Polzahl: 3
• Bemessungsstrom (In): 40 A
• Bemessungsspannung (Ue): 400 V AC
• Bemessungsisolationsspannung (Ui): 500 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsfrequenz: 50/60 Hz
• Gebrauchskategorie: AC-22A
• Modulbreite: 3 Module (52,5 mm)
• Montageart: DIN-Schiene
• Klemmenart: Schraubklemmen
• Klemmkapazität starr: 1,5 - 25 mm²
• Klemmkapazität flexibel: 1,5 - 16 mm²
• Schutzart: IP20 (Front), IP40 (Klemmen)
• Betriebstemperatur: -20 bis 50 °C
• Lagertemperatur: -40 bis 80 °C
• Norm: IEC/EN 60947-3
• Mechanische Lebensdauer: 10.000 Zyklen
• Elektrische Lebensdauer: 1.500 Zyklen
• Abmessungen (B x H x T): 52,5 x 83 x 68 mm

Abschließende Bemerkung

Eine platzsparende, hochbelastbare Isolationslösung, die strenge Sicherheitsstandards erfüllt – ideal für Schaltschrankbauer und Elektriker, die zuverlässige Leistung verlangen.
