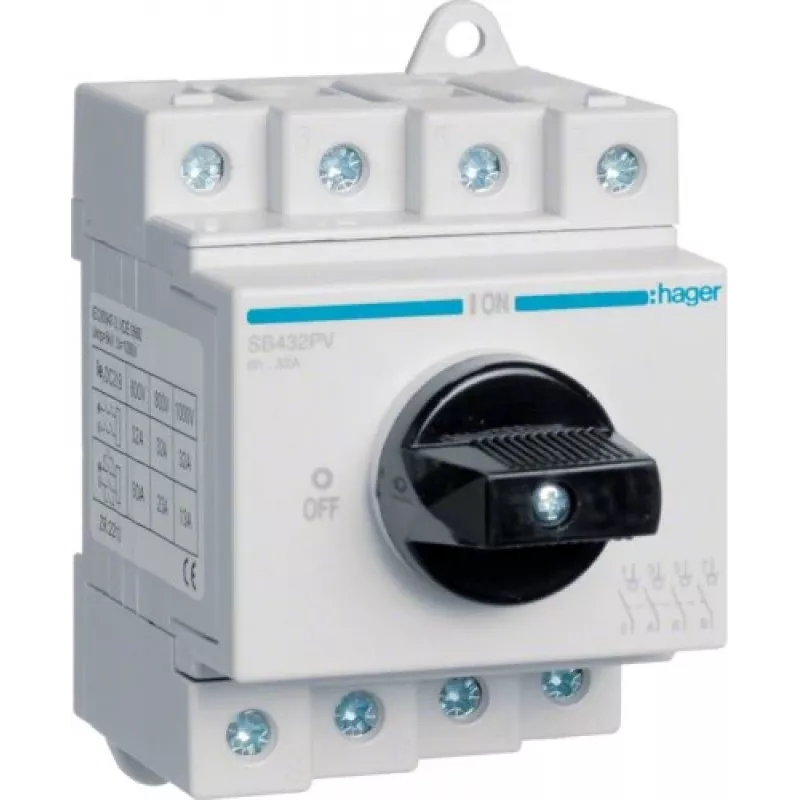

Hager SB432PV Modularer PV-Trennschalter, 4-polig, 32A, 1000VDC

Solarinstallateure und Elektrofachkräfte benötigen eine zuverlässige Methode, um Photovoltaik-Stromkreise für sichere Wartung und Notabschaltung zu trennen. Der Hager SB432PV ist ein modularer DC-Trennschalter, der speziell für PV-Anlagen entwickelt wurde und eine robuste Schaltleistung bei Systemspannungen bis 1000VDC und Strömen bis 32A bietet. Mit vier Polen und einem kompakten 4-Modul-Design integriert er sich nahtlos in Standard-Hutschienen-Verteiler.

Technische Daten

• Polzahl: 4P
• Bemessungsstrom: 32A
• Bemessungsspannung: 1000VDC
• Anwendung: Photovoltaik (PV)-Anlagen
• Montage: Hutschiene (EN 60715)
• Schutzart: IP20 Klemmen, IP40 Frontseite (im Gehäuse)
• Modulbreite: 4 Module
• Ausschaltvermögen: 32A bei 1000VDC (DC-21B)
• Betriebstemperatur: -25 bis 70 °C
• Klemmquerschnitt: 1,5–35 mm² (starr), 1,5–25 mm² (flexibel)
• Normenkonformität: IEC/EN 60947-3
• Elektrische Lebensdauer: 1500 Schaltspiele
• Mechanische Lebensdauer: 10000 Schaltspiele
• Bemessungsstoßspannung: 6 kV
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Kurzschlussfestigkeit: 10 kA (1s)
• Klemmentyp: Schraubklemmen

Warum dieser Schalter

Der SB432PV ist gebaut, um strenge Sicherheitsstandards für PV-Anlagen zu erfüllen. Seine hohe DC-Spannungsfestigkeit gewährleistet sicheres Trennen unter Last, während die robuste Konstruktion und der weite Betriebstemperaturbereich ihn für Außen- und Industrieumgebungen geeignet machen. Die Schraubklemmen akzeptieren Leiter bis 35 mm² und bieten flexible Installationsmöglichkeiten.

Ideale Anwendungsfälle

• DC-seitige Trennung in privaten und gewerblichen Solaranlagen
• Combiner-Boxen und String-Wechselrichter
• Wartungs- und Notabschaltkreise
• Integration in Verteiler für Solar-PV-Anlagen

Gut zu wissen

Der Schalter ist konform mit IEC/EN 60947-3 und verfügt über eine kompakte 4-Modul-Breite für platzsparendes Schaltschrankdesign. Mit einer elektrischen Lebensdauer von 1.500 Schaltspielen und mechanischen Lebensdauer von 10.000 Schaltspielen bietet er langfristige Zuverlässigkeit. Die IP40-Frontseite bietet Schutz gegen Staub und Spritzwasser, wenn er in einem Gehäuse montiert ist.
