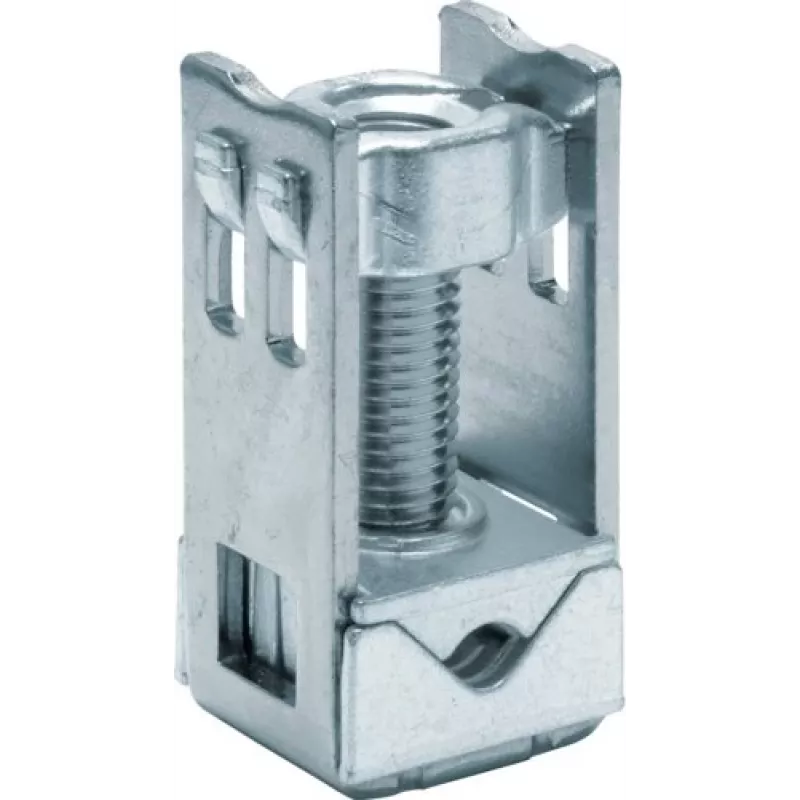

Hager KS18A S-Schienenklemme 35-120 mm², für 12x5/10 mm Stromschienen

In der Energieverteilung und in industriellen Schaltschränken erfordert der Anschluss großer Leiter an Stromschienen oft sperrige, unzuverlässige Adapter. Die Hager KS18A S-Schienenklemme löst dieses Problem durch eine direkte Schraubklemmenverbindung für Leiter von 35 bis 120 mm² auf 12x5 mm oder 12x10 mm Stromschienen, die eine sichere und niederohmige Verbindung ohne zusätzliches Zubehör gewährleistet.

Für wen ist es geeignet

Diese Klemme ist für Schaltschrankbauer, Industrielektriker und Wartungstechniker gedacht, die starre oder flexible Kupferleiter an S-Schienen-Stromschienen in Niederspannungsverteilungssystemen anschließen müssen. Sie ist für Anwendungen bis 1000 V AC oder 1500 V DC geeignet und damit vielseitig für AC- und DC-Installationen einsetzbar.

Hauptmerkmale

• Akzeptiert Leiter von 35 bis 120 mm², sowohl starr als auch flexibel.
• Kompatibel mit Stromschienenabmessungen 12x5 mm und 12x10 mm.
• Einpolige Schraubklemme mit 12 Nm Anzugsdrehmoment für zuverlässige Klemmung.
• Nennspannung 1000 V AC / 1500 V DC.
• Isolierung aus grauem Polyamid (PA), UL94 V-0 Brandschutzklasse.
• Kontaktmaterial: verzinntes Kupfer für hervorragende Leitfähigkeit und Korrosionsbeständigkeit.
• Schutzart IP20, geeignet für geschlossene Schaltschränke.
• Betriebstemperaturbereich: -25°C bis +70°C.
• Entspricht IEC/EN 60947-7-1 Normen.

Spezifikationen

• Marke: Hager
• Modell: KS18A
• MPN: KS18A
• EAN: 3250613890162
• Produkttyp: Stromschienen-Anschlussklemme
• Leiterquerschnitt: 35 - 120 mm²
• Leitertyp: Starr und flexibel
• Stromschienenkompatibilität: 12 x 5 mm / 12 x 10 mm
• Polzahl: 1
• Anschlussmethode: Schraubklemme
• Montage: Direkte Stromschienenmontage
• Nennspannung: 1000 V AC / 1500 V DC
• Isolierstoff: Polyamid (PA)
• Kontaktmaterial: Verzinntes Kupfer
• Farbe: Grau
• Anzugsdrehmoment: 12 Nm
• Normen: IEC/EN 60947-7-1
• Schutzart: IP20
• Betriebstemperatur: -25°C bis +70°C
• Brandschutzklasse: UL94 V-0
• Anwendung: Energieverteilung, industrielle Steuerung

Tipps

Stellen Sie sicher, dass Stromschiene und Leiter vor der Installation sauber sind. Verwenden Sie einen kalibrierten Drehmomentschlüssel, der auf 12 Nm eingestellt ist, um Unter- oder Überdrehen zu vermeiden. Für flexible Leiter verwenden Sie Aderendhülsen, um Litzenbruch zu verhindern und optimalen Kontakt zu erzielen. Schalten Sie den Schaltschrank vor der Installation immer spannungsfrei.
