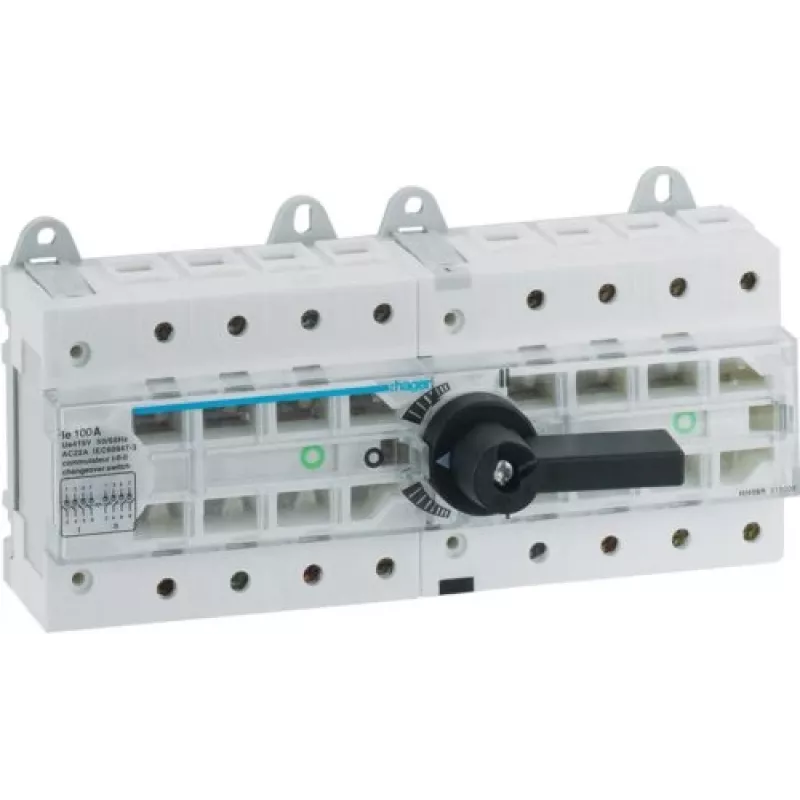

HAGER HI405R 4-poliger 100A Handumschalter I-0-II DIN-Schiene

Dieser HAGER Umschalter mit 100 A Nennstrom und 4-poliger Konfiguration bietet eine robuste manuelle Quellenumschaltung für kritische Stromkreise. Die Schaltstellung I-0-II gewährleistet eine sichere Trennung und eine eindeutige Auswahl zwischen zwei unabhängigen Versorgungen, was ihn zu einer zuverlässigen Komponente in industriellen und gewerblichen Verteilern macht.

Überblick

Der HI405R ist für die Montage auf DIN-Schienen konzipiert und belegt eine kompakte Breite von nur 4 Modulen (70 mm). Seine Schraubklemmen nehmen starre Leiter von 1,5 bis 70 mm² und flexible Leiter von 1,5 bis 50 mm² auf, was vielseitige Verdrahtungsoptionen bietet. Mit einer Bemessungsbetriebsspannung von 230/400 V AC und einer Bemessungsisolationsspannung von 690 V eignet er sich für eine Vielzahl von Niederspannungsanwendungen.

Das zeichnet ihn aus

• Hoher Bemessungsstrom von 100 A für anspruchsvolle Stromkreise.
• Klare Schaltstellungen I-0-II für eine eindeutige Bedienung.
• Robuste Kurzschlussfestigkeit von 1,5 kA für 1 Sekunde.
• Lange mechanische Lebensdauer von 10.000 Zyklen und elektrische Lebensdauer von 1.000 Zyklen (AC-22A).
• Entspricht EN 60947-3 für Sicherheit und Leistung.

Technische Details

• Polzahl: 4P
• Bemessungsstrom (In): 100 A
• Schaltstellungen: I-0-II
• Bemessungsbetriebsspannung (Ue): 230/400 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montageart: DIN-Schiene
• Modulbreite: 4 Module (70 mm)
• Schutzart (Front): IP40
• Schutzart (Klemmen): IP20
• Kurzschlussfestigkeit (Icw): 1,5 kA (1 s)
• Anschlussart: Schraubklemmen
• Klemmkapazität (starr): 1,5 - 70 mm²
• Klemmkapazität (flexibel): 1,5 - 50 mm²
• Elektrische Lebensdauer: 1000 Zyklen (AC-22A)
• Mechanische Lebensdauer: 10000 Zyklen
• Betriebstemperaturbereich: -20 bis 50 °C
• Normkonformität: EN 60947-3
• Schaltertyp: Handumschalter
• Frequenz: 50/60 Hz

Unser Fazit

Eine zuverlässige und kompakte Lösung für die manuelle Quellenumschaltung in industriellen Umgebungen: Der HAGER HI405R kombiniert hohe Stromtragfähigkeit mit langlebiger Konstruktion und klaren Schaltzuständen.
