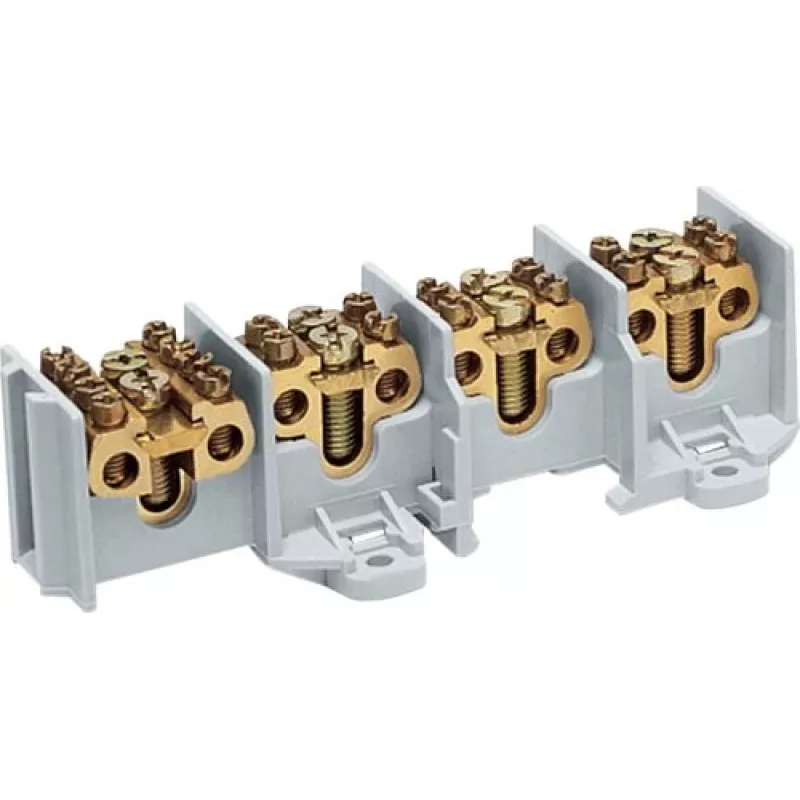

Hager Hauptleitungs-Abzweigklemme 4x35/4PEN-Abg. K65A (K65A)

Bei der Verteilung von Strom von einer Hauptleitung auf mehrere Abzweigstromkreise sind zuverlässige und sichere Verbindungen unerlässlich. Die Hager K65A Hauptleitungs-Abzweigklemme bietet eine sichere und organisierte Lösung für die Abzweigung von 4-Draht-Stromkreisen (3P + PEN) bis 65 A. Sie ermöglicht das Abgreifen von vier Abzweigausgängen pro Phase und einem für PEN, was die Installation in Verteilerkästen vereinfacht.

Für wen ist es geeignet

Elektriker und Schaltschrankbauer, die eine kompakte, auf DIN-Schiene montierbare Klemme für die Hauptleitungsverteilung in Wohn- oder Gewerbeinstallationen benötigen.

Hauptmerkmale

• Nennstrom 65 A, Nennspannung 400 V AC.
• Hauptleiterquerschnitt: 6–35 mm² (starr oder flexibel).
• Abzweigleiterquerschnitt: 1,5–16 mm² für Phasen, 6–35 mm² für PEN.
• Vier Abzweigausgänge pro Phase, ein Abzweigausgang für PEN.
• Schraubklemmenanschluss, DIN-Schiene (TS35) oder Schraubbefestigung.
• Halogenfreies Polyamid-Gehäuse, graue Farbe, IP20-Schutz.

Spezifikationen

• Produkttyp: Hauptleitungs-Abzweigklemme
• Anzahl der Pole: 4 (3P + PEN)
• Nennstrom (In): 65 A
• Nennspannung (Un): 400 V AC
• Hauptleiterquerschnitt (starr): 6 - 35 mm²
• Hauptleiterquerschnitt (flexibel): 6 - 35 mm²
• Abzweigleiterquerschnitt (Phase, starr): 1,5 - 16 mm²
• Abzweigleiterquerschnitt (Phase, flexibel): 1,5 - 16 mm²
• Abzweigleiterquerschnitt (PEN, starr): 6 - 35 mm²
• Abzweigleiterquerschnitt (PEN, flexibel): 6 - 35 mm²
• Anzahl der Abzweigausgänge pro Phase: 4
• Anzahl der Abzweigausgänge für PEN: 1
• Montageart: DIN-Schiene (TS35) / Schraubbefestigung
• Anschlussart: Schraubklemme
• Gehäusematerial: Polyamid (PA), halogenfrei
• Farbe: Grau
• Schutzart: IP20
• Betriebstemperatur: -25 bis +40 °C
• Normen: IEC/EN 60947-7-1

Tipps

Stellen Sie sicher, dass die Leiter ordnungsgemäß abisoliert und gemäß den Herstellerspezifikationen angezogen werden. Montieren Sie die Klemme auf einer Standard-35-mm-DIN-Schiene für eine sichere Installation. Verwenden Sie geeignete Aderendhülsen für flexible Leiter, um zuverlässige Verbindungen zu gewährleisten.
