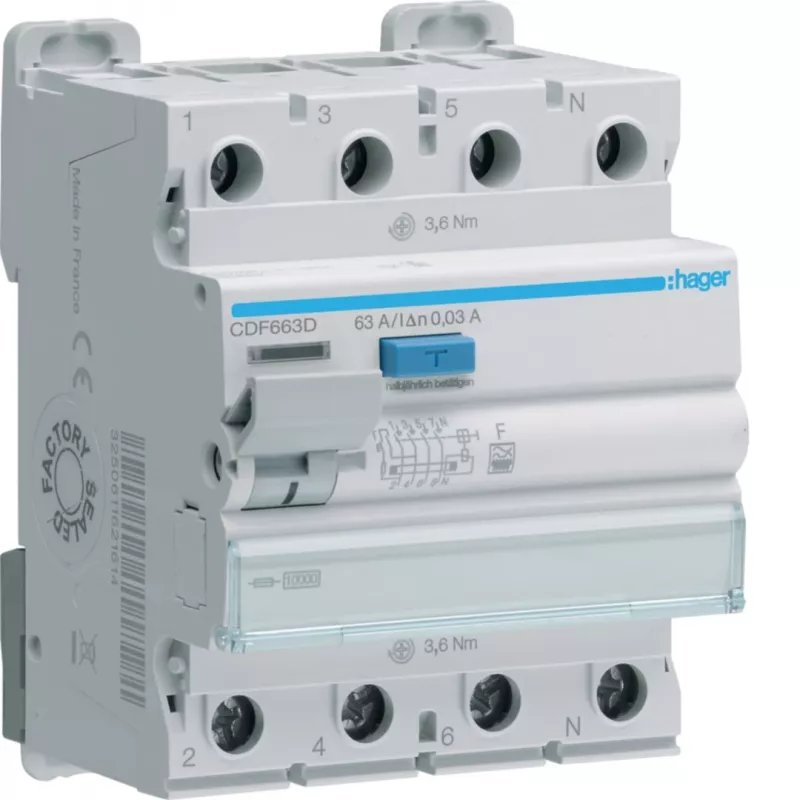

Hager CDF663D Fehlerstromschutzschalter, 4-polig, 63 A, 30 mA, Typ F, 10 kA

Elektriker und Schaltschrankbauer, die an gewerblichen und industriellen Installationen arbeiten, benötigen oft zuverlässigen Schutz gegen Fehlerströme, insbesondere dort, wo Frequenzumrichter oder einphasige Verbraucher mit Gleichstromanteilen vorhanden sind. Der Fehlerstromschutzschalter (RCCB) Hager CDF663D ist ein 4-poliges Gerät mit einer Nennstromstärke von 63 A und einer Auslöseempfindlichkeit von 30 mA, das für die Erkennung von Typ-F-Fehlerströmen (gemischte Frequenzen und glatter Gleichstrom) ausgelegt ist. Seine 10 kA Schaltvermögen gewährleistet Sicherheit unter Kurzschlussbedingungen, während das kompakte 4-Modul-DIN-Schienen-Design die Installation in Verteilerkästen vereinfacht.

Technische Daten

• Polzahl: 4
• Bemessungsstrom (In): 63 A
• Bemessungsfehlerstrom (IΔn): 30 mA
• Fehlerstromtyp: F (geeignet für Stromkreise mit Frequenzumrichtern, einphasigen Verbrauchern mit Gleichstromanteilen)
• Bemessungsschaltvermögen (Icn): 10 kA
• Bemessungsspannung: 230/400 V AC
• Frequenz: 50/60 Hz
• Montage: DIN-Schiene (35 mm)
• Breite: 4 Module (72 mm)
• Anschlüsse: Schraubklemmen, Kapazität 1,5–50 mm² (starr) / 1,5–35 mm² (flexibel)
• Schutzart: IP20 (Klemmen), IP40 (geschlossen)
• Betriebstemperatur: -25 °C bis +40 °C
• Normen: EN 61008-1, VDE 0664-10
• Elektrische Lebensdauer: 10.000 Schaltspiele; mechanische Lebensdauer: 20.000 Schaltspiele
• Stoßstromfestigkeit: 3 kA (8/20 µs); Bemessungsstoßspannung: 4 kV

Warum dieses Produkt wählen

Typ-F-Fehlerstromschutzschalter sind für moderne elektrische Installationen unerlässlich, wenn Lasten wie Waschmaschinen, Klimaanlagen oder drehzahlgeregelte Antriebe Fehlerströme mit Gleichstromanteilen erzeugen, die herkömmliche Typ-A-Geräte nicht erkennen können. Der CDF663D bietet verbesserten Schutz gegen elektrischen Schlag und Brandgefahren und gewährleistet die Einhaltung aktueller Verdrahtungsvorschriften. Seine robuste Konstruktion und hohe Lebensdauer garantieren langfristige Zuverlässigkeit und reduzieren Wartungs- und Austauschkosten.

Ideale Anwendungsfälle

• Schutz von Drehstromkreisen, die Frequenzumrichter, USV-Anlagen oder Ladestationen für Elektrofahrzeuge versorgen.
• Wohn- und Gewerbeverteiler, in denen einphasige Verbraucher mit elektronischen Vorschaltgeräten oder LED-Treibern vorhanden sind.
• Industrielle Schalttafeln, die einen empfindlichen Fehlerstromschutz ohne Fehlauslösungen erfordern.

Gut zu wissen

Das Gerät ist nicht für den Einsatz in Gleichstromnetzen oder als Hauptschalter vorgesehen. Überprüfen Sie immer die Kompatibilität mit dem vorgeschalteten Schutzgerät. Der CDF663D ist Teil des umfassenden Sortiments modularer Schutzgeräte von Hager und gewährleistet eine nahtlose Integration mit anderen Hager-Komponenten. Verwenden Sie bei der Installation geeignete Sammelschienen und beachten Sie die Drehmomentangaben für Schraubklemmen.
