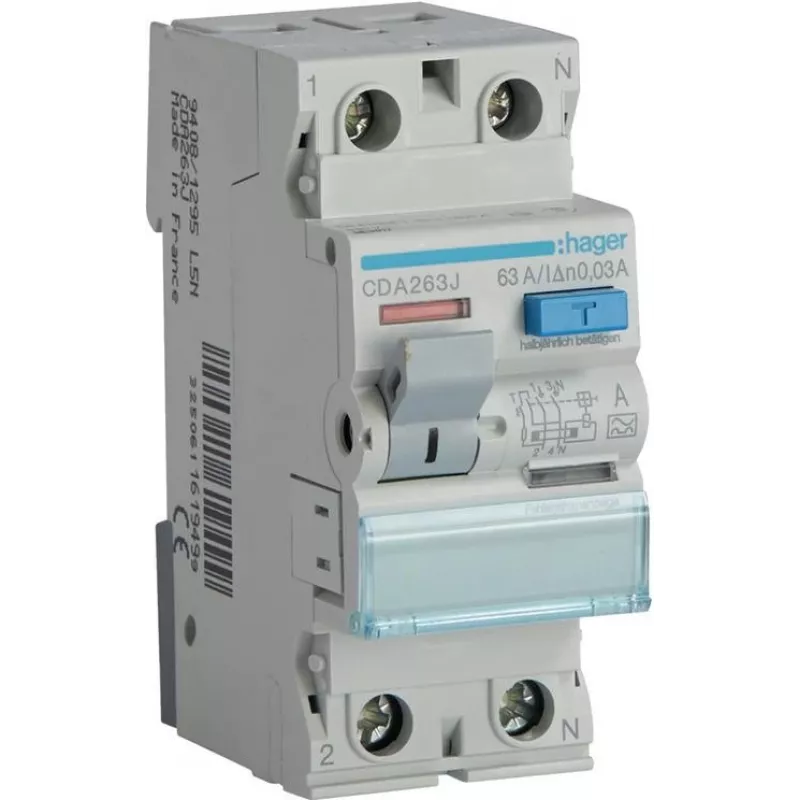

HAGER CDA263J RCCB Fehlerstromschutzschalter 1P+N 63A 30mA Typ A 6kA 230V 2-Modul DIN-Schiene

Der HAGER CDA263J zeichnet sich unter den Fehlerstromschutzeinrichtungen durch die Kombination eines robusten Nennstroms von 63 A mit einer empfindlichen Auslöseschwelle von 30 mA in einem kompakten 2-Modul-Design aus und bietet zuverlässigen Schutz gegen Erdschlussfehler in anspruchsvollen Wohn- und leichten Gewerbeanlagen. Im Gegensatz zu einfachen RCCBs, die möglicherweise Größe gegen Leistung eintauschen, behält dieses Gerät eine Ausschaltvermögen von 6 kA und die Auslösecharakteristik Typ A bei, sodass es sowohl sinusförmige Wechsel- als auch pulsierende Gleichfehlerströme sicher bewältigt.

Highlights

• 1P+N-Konfiguration mit 63 A Nennstrom und 30 mA Bemessungsfehlerstrom für effektiven Personen- und Brandschutz.
• Fehlerstromerkennung Typ A erfasst Wechsel- und pulsierende Gleichströme, ideal für Stromkreise mit elektronischen Lasten.
• Bemessungskurzschlussausschaltvermögen von 6 kA gewährleistet zuverlässige Abschaltung unter Fehlerbedingungen.
• Kompakte 2-Modul-Breite spart Platz auf Standard-35-mm-DIN-Schienen, ohne Kompromisse bei der Leistung.
• Großer Anschlussbereich akzeptiert starre Leiter von 1 bis 25 mm² und flexible Leiter von 1 bis 16 mm².
• Für 230-V-AC-Netze bei 50/60 Hz ausgelegt, mit einem Betriebstemperaturbereich von -25 °C bis +40 °C.

Im täglichen Gebrauch

Die Installation ist dank DIN-Schienen-Montage und klar gekennzeichneter Klemmen unkompliziert, während die unverzögerte Auslösecharakteristik eine schnelle Abschaltung gewährleistet, wenn ein Fehlerstrom von 30 mA oder mehr erkannt wird. Der IP20-Klemmen- und IP40-Schutz bei Einbau in ein Gehäuse machen das Gerät für Verteiler in Wohnungen, Büros und kleinen Gewerbebetrieben geeignet. Mit einer elektrischen Lebensdauer von 10.000 Zyklen und mechanischen Lebensdauer von 20.000 Zyklen ist der CDA263J auf langfristige Zuverlässigkeit ausgelegt und reduziert Wartungsbedenken während seiner Lebensdauer.

Technische Daten

• Gerätetyp: Fehlerstromschutzschalter (RCCB)
• Polzahl: 1P+N
• Bemessungsstrom (In): 63 A
• Bemessungsfehlerstrom (IΔn): 30 mA
• Fehlerstromart: Typ A
• Bemessungskurzschlussausschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 230 V AC
• Frequenz: 50/60 Hz
• Anzahl der Module: 2
• Montageart: DIN-Schiene
• Anschlussvermögen (starrer Leiter): 1 - 25 mm²
• Anschlussvermögen (flexibler Leiter): 1 - 16 mm²
• Schutzart (Klemmen): IP20
• Schutzart (Gerät im Gehäuse): IP40
• Betriebstemperatur: -25 bis 40 °C
• Normen: EN 61008-1
• Auslösecharakteristik: unverzögert
• Elektrische Lebensdauer: 10000 Zyklen
• Mechanische Lebensdauer: 20000 Zyklen

Abschließende Anmerkung

Für Installateure und Schaltschrankbauer, die einen zuverlässigen Typ-A-RCCB suchen, der hohe Strombelastbarkeit mit empfindlichem Erdschlussschutz verbindet, bietet der HAGER CDA263J konstante Leistung in einem platzsparenden Format, unterstützt durch HAGERs Ruf für qualitativ hochwertige elektrische Verteilungsausrüstung.
