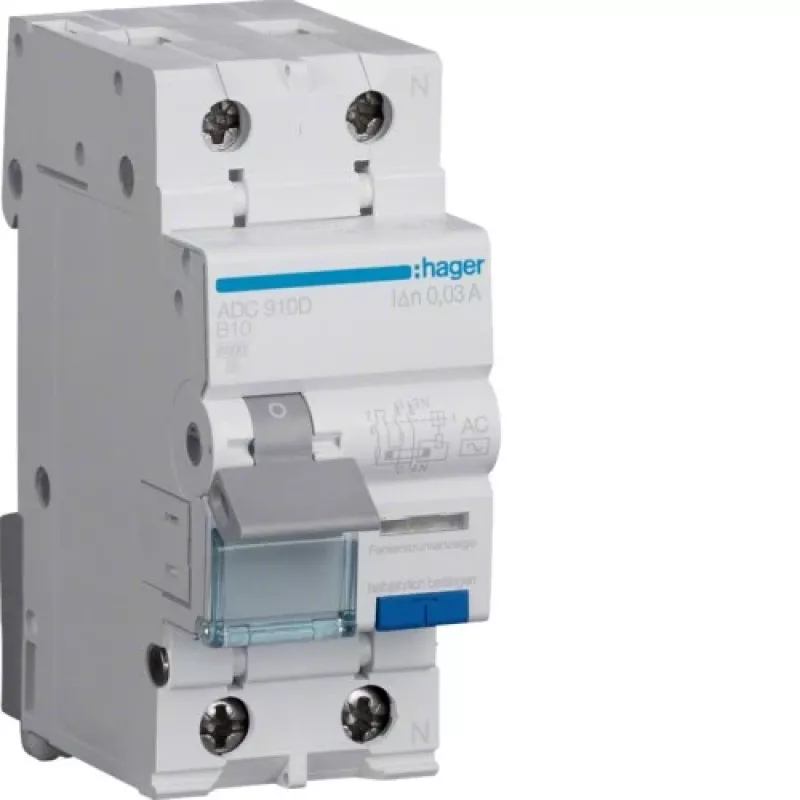

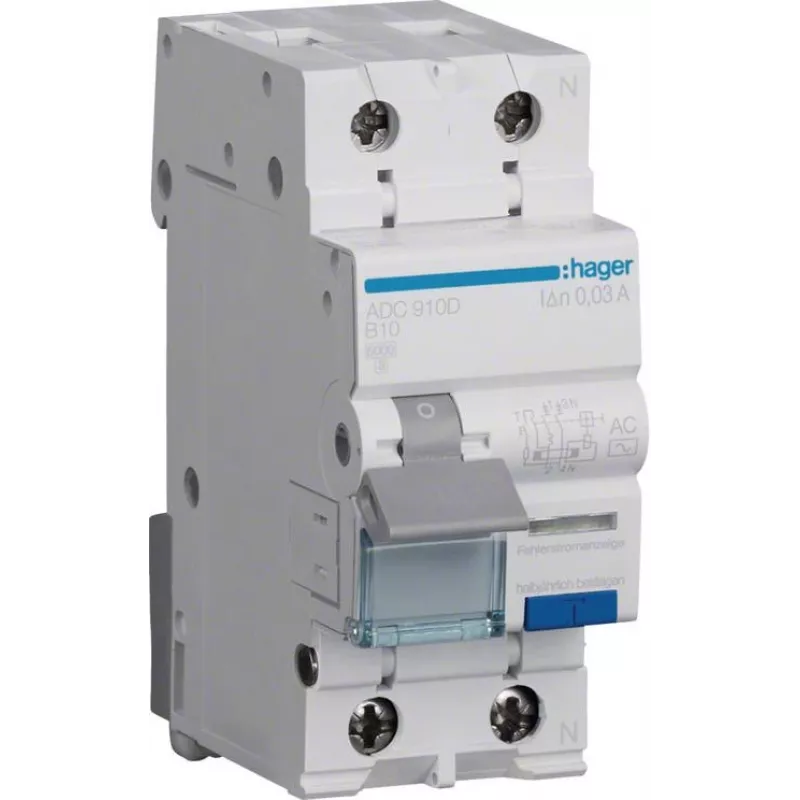

Hager ADC910D RCBO 2P 10A 30mA Typ AC Fehlerstrom-Schutzschalter mit Überstromschutz

Der Hager ADC910D RCBO bietet eine Kurzschluss-Ausschaltvermögen von 6 kA und vereint Fehlerstrom- und Überstromschutz in einem kompakten 2-moduligen DIN-Schienen-Gerät. Mit einem Nennstrom von 10 A und einer Fehlerstromempfindlichkeit von 30 mA schützt er Stromkreise vor Erdfehlerströmen und Überlastungen und gewährleistet so sowohl Personensicherheit als auch Geräteschutz.

Überblick

Der Hager ADC910D ist ein 2-poliger RCBO (Fehlerstrom-Schutzschalter mit Überstromschutz) für den Einsatz in Wohn- und Gewerbeinstallationen. Er verfügt über eine B-Auslösekennlinie und eignet sich ideal für Stromkreise mit moderaten Einschaltströmen wie Beleuchtung und Steckdosen. Die Wechselstrom-Fehlerstromerkennung (Typ AC) spricht auf sinusförmige Wechselfehlerströme an und bietet zuverlässigen Schutz vor elektrischem Schlag. Mit einer Bemessungsspannung von 230 V AC und einer Frequenz von 50/60 Hz ist er vielseitig einsetzbar.

Besondere Merkmale

• Doppelter Schutz: kombiniert Fehlerstromschutz (30 mA) und Überstromschutz (10 A, B-Kennlinie) in einem Gerät.
• Hohe Schaltleistung: 6 kA Icn für robuste Fehlerunterbrechung.
• Kompaktes Design: nur 2 Module breit (35,5 mm), spart Platz auf der DIN-Schiene.
• Großer Anschlussbereich: akzeptiert Leiter von 1 bis 25 mm², flexibel oder starr.
• Langlebige Konstruktion: mechanische Lebensdauer von 20.000 Zyklen und elektrische Lebensdauer von 10.000 Zyklen.
• Konformität mit IEC/EN 61009-1 gewährleistet Sicherheit und Leistung.

Technische Details

• Polzahl: 2P
• Bemessungsstrom (In): 10 A
• Auslösekennlinie: B
• Bemessungsfehlerstrom (IΔn): 30 mA
• Fehlerstromtyp: AC
• Bemessungsspannung (Ue): 230 V AC
• Bemessungskurzschluss-Ausschaltvermögen (Icn): 6 kA
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene
• Modulbreite: 2 Module (35,5 mm)
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 1-25 mm² (flexibel/starr)
• Schutzart: IP20 (Klemmen), IP40 (Frontseite im Gehäuse)
• Betriebstemperatur: -25 bis 40 °C
• Normen: IEC/EN 61009-1
• Elektrische Lebensdauer: 10.000 Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Energiebegrenzungsklasse: 3

Unser Fazit

Der Hager ADC910D ist ein zuverlässiger und platzsparender RCBO, der strenge Sicherheitsstandards erfüllt. Seine Kombination aus 10 A Überstromschutz und 30 mA Fehlerstromschutz macht ihn zu einer ausgezeichneten Wahl für den Schutz von Personen und Stromkreisen in modernen Installationen.
