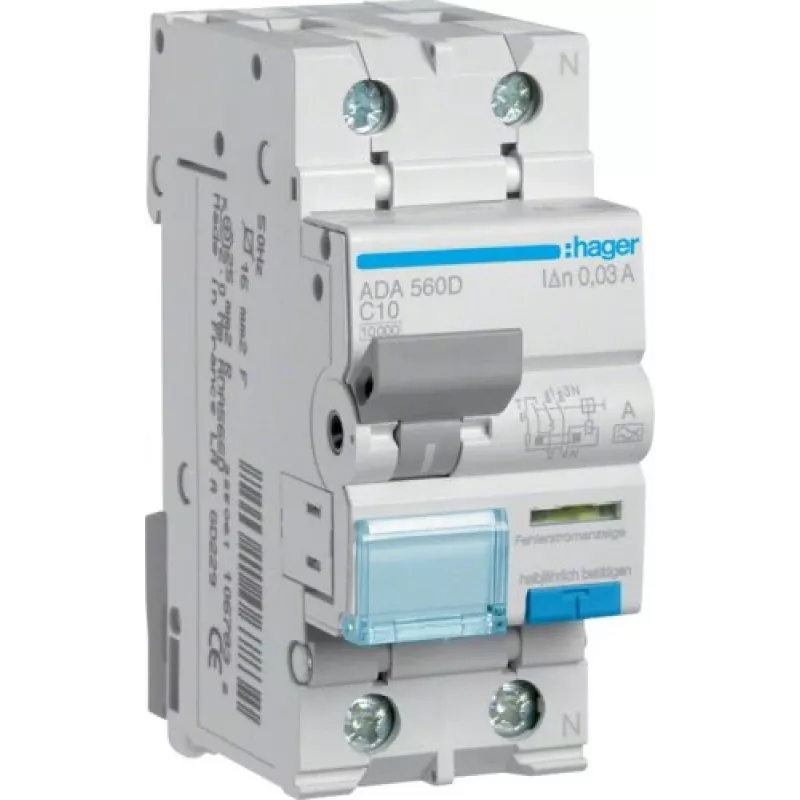

Hager ADA560D RCBO 1P+N 10A C-Charakteristik 30mA Typ A 10kA 230V

Mit einem Kurzschlussausschaltvermögen von 10 kA und einem Bemessungsdifferenzstrom von 30 mA bietet der Hager ADA560D RCBO zuverlässigen Schutz für Stromkreise bis 10 A und kombiniert Überlast-, Kurzschluss- und Erdschlusssicherheit in einem einzigen modularen Gerät.

Überblick

Der Hager ADA560D ist ein Fehlerstrom-Schutzschalter mit Überstromschutz (RCBO), der für die DIN-Schienenmontage in Wohn- und Gewerbeverteilern entwickelt wurde. Er schützt einphasige Stromkreise mit einem Bemessungsstrom von 10 A und der Auslösecharakteristik C, was ihn für Lasten mit mäßigen Einschaltströmen wie Beleuchtung, Steckdosen und kleine Motoren geeignet macht. Das Gerät erkennt Fehlerströme vom Typ A (AC und pulsierender DC) mit einer Empfindlichkeit von 30 mA und bietet Personenschutz gegen elektrischen Schlag sowie Brandschutz bei Erdschlussfehlern.

Das zeichnet ihn aus

• Kombinierter Schutz: integriert MCB- und RCD-Funktionen in einer Breite von 2 Modulen, spart Platz und vereinfacht die Installation.
• Hohes Schaltvermögen: 10 kA Icn gewährleistet zuverlässige Unterbrechung schwerer Kurzschlussströme und erhöht die Anlagensicherheit.
• Fehlerstromerkennung Typ A: verarbeitet sowohl AC- als auch pulsierende DC-Fehlerströme, geeignet für moderne elektronische Lasten.
• Großer Klemmenbereich: akzeptiert starre Leiter von 1 bis 25 mm² und flexible Leiter von 1 bis 16 mm² für vielseitige Verdrahtung.
• Energiebegrenzungsklasse 3: bietet hervorragende Strombegrenzung, reduziert die Durchlassenergie und schützt nachgeschaltete Geräte.

Technische Details

• Polzahl: 1P+N (1 geschützter Pol + Neutralleiter)
• Bemessungsstrom (In): 10 A
• Bemessungsdifferenzstrom (IΔn): 30 mA
• Auslösecharakteristik: C-Charakteristik (magnetische Auslösung 5-10 In)
• Kurzschlussausschaltvermögen (Icn): 10 kA
• Bemessungsspannung (Ue): 230 V AC
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene (35 mm)
• Modulbreite: 2 Module (ca. 35 mm)
• Schutzart: IP20 (Front)
• Anschlussart: Schraubklemmen
• Klemmenkapazität: starr 1-25 mm², flexibel 1-16 mm²
• Energiebegrenzungsklasse: 3
• Norm: EN 61009-1
• Betriebstemperatur: -25 bis 40 °C

Unser Urteil

Der Hager ADA560D ist ein zuverlässiger RCBO, der strenge Sicherheitsstandards erfüllt und praktische Installationsvorteile bietet. Sein kompaktes 2-Modul-Design und das hohe Schaltvermögen machen ihn zur ausgezeichneten Wahl für Elektriker und Schaltschrankbauer, die zuverlässigen kombinierten Schutz für 10-A-Stromkreise suchen.
