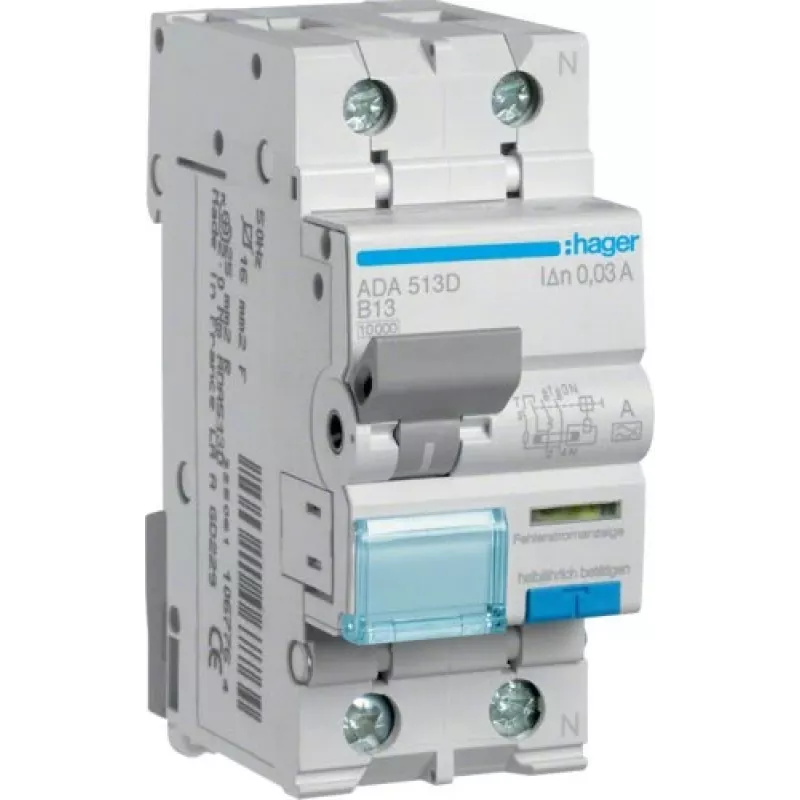

HAGER ADA513D RCBO 1P+N 13A B-Charakteristik 30mA Typ A 10kA

Elektriker und Schaltschrankbauer, die an Verteilern für Wohn- und Gewerbegebäude arbeiten, benötigen ein zuverlässiges Gerät, das Fehlerstromschutz und Überstromschutz in kompakter Form vereint. Der HAGER ADA513D ist ein 1-poliger + N RCBO, der Stromkreise vor Fehlerströmen und Überlastungen schützt und sowohl die persönliche Sicherheit als auch den Geräteschutz gewährleistet. Mit einem Bemessungsstrom von 13 A und der Auslösecharakteristik B ist er ideal für Stromkreise mit moderaten Einschaltströmen, wie Steckdosen und Beleuchtung in Wohnungen und Büros.

Wichtige Spezifikationen

• Gerätetyp: Fehlerstrom-Schutzschalter mit Überstromschutz (RCBO)
• Polzahl: 1P+N (1-polig + N)
• Bemessungsstrom (In): 13 A
• Auslösecharakteristik: B-Charakteristik
• Bemessungsfehlerstrom (IΔn): 30 mA
• FI-Typ: Typ A (erkennt AC- und pulsierende DC-Fehlerströme)
• Kurzschlussausschaltvermögen (Icn): 10 kA
• Bemessungsspannung (Un): 230 V AC
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene
• Modulbreite: 2 Module (35,6 mm)
• Schutzart: IP20
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Normen: EN 61009-1
• Anschlusskapazität (starr): 16 mm²
• Anschlusskapazität (flexibel): 10 mm²
• Anzugsdrehmoment: 2,5 Nm
• Elektrische Lebensdauer: 10.000 Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen

Warum dieses Produkt wählen

Dieser RCBO kombiniert zwei wesentliche Schutzfunktionen in einem Gerät, spart Platz auf der DIN-Schiene und vereinfacht die Installation. Sein Typ-A-FI gewährleistet die zuverlässige Erkennung von AC- und pulsierenden DC-Fehlerströmen, was für moderne elektronische Lasten entscheidend ist. Das Ausschaltvermögen von 10 kA bietet robusten Schutz gegen Kurzschlüsse, während die B-Charakteristik gut für Stromkreise mit moderaten Einschaltströmen geeignet ist. HAGERs Ruf für Qualität und die Einhaltung der EN 61009-1 garantieren langfristige Zuverlässigkeit und Sicherheit.

Ideale Anwendungsfälle

• Schutz von Steckdosenstromkreisen in Wohn- und Gewerbegebäuden
• Beleuchtungsstromkreise mit elektronischen Vorschaltgeräten oder LED-Treibern
• Stromkreise, die Geräte mit elektronischen Komponenten versorgen, die pulsierende DC-Fehlerströme erzeugen können
• Verteiler, bei denen Platz begrenzt ist und kombinierter Schutz erforderlich ist

Gut zu wissen

Der ADA513D ist für die Montage auf DIN-Schienen konzipiert und belegt nur 2 Module (35,6 mm Breite). Er hat eine Bemessungsspannung von 230 V AC und arbeitet mit 50/60 Hz. Das Gerät hat die Schutzart IP20 und ist somit für die Installation in Verteilern in Innenräumen geeignet. Die Klemmen akzeptieren starre Leiter bis 16 mm² und flexible Leiter bis 10 mm², mit einem empfohlenen Anzugsdrehmoment von 2,5 Nm. Es ist für 10.000 elektrische und 20.000 mechanische Betätigungen getestet, was die Langlebigkeit gewährleistet.
