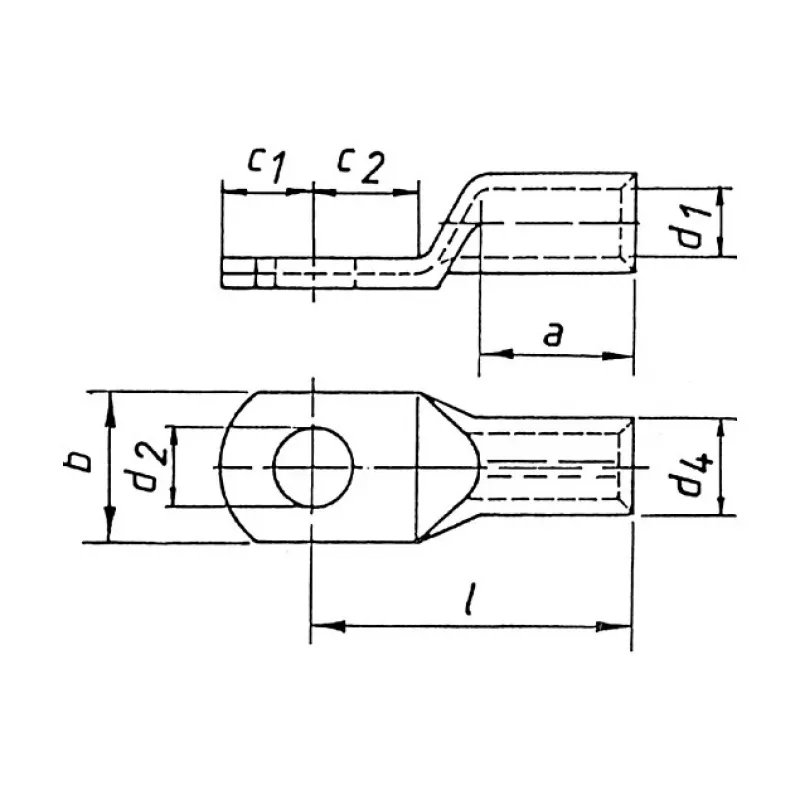

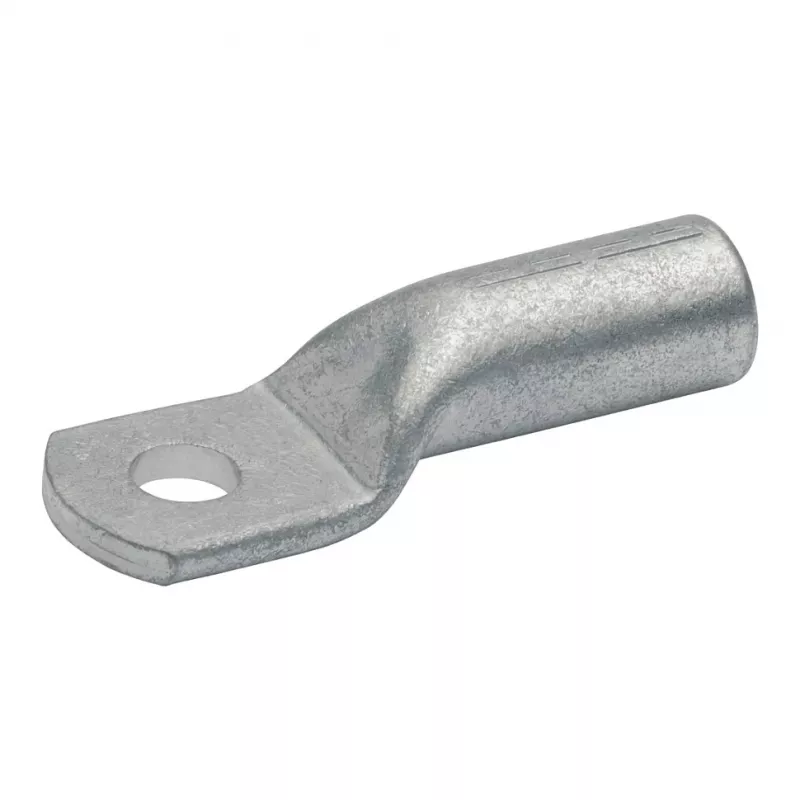

GUSTAV KLAUKE GMBH KLAU Presskabelschuh 103R8 16mm² M8 galvanisch verzinnt

Elektriker und Schaltschrankbauer vertrauen auf den KLAU 103R8 Presskabelschuh für sichere, widerstandsarme Verbindungen in der Energieverteilung und in Schaltschränken. Diese unisolierte Ringkabelschuh ist für fein- und mehrdrähtige Kupferleiter bis 16 mm² ausgelegt und verfügt über ein M8-Bolzenloch für eine zuverlässige mechanische Befestigung.

Technische Daten

• Leiterquerschnitt: 16 mm²
• Bolzenlochdurchmesser: M8 (8 mm)
• Material: Elektrolytkupfer (E-Cu)
• Oberflächenbehandlung: Galvanisch verzinnt für Korrosionsbeständigkeit
• Norm: DIN 46235
• Anschlussart: Ringkabelschuh / Öse
• Produkttyp: Presskabelschuh / Quetschkabelschuh
• Anwendung: Für fein- und mehrdrähtige Leiter
• Kontrollloch: Ja
• Betriebstemperaturbereich: -55°C bis +150°C
• Nennspannung: Bis 1000 V (abhängig von der Isolierung)
• RoHS-konform: Ja
• Farbe: Silber (verzinnt)
• Schafthülse: Standard (unisoniert)
• Anzahl der Bolzenlöcher: 1
• Form: Gerade
• Herstellerserie: KLAU 103R
• Korrosionsschutz: Hoch (durch Verzinnung)
• Montageart: Crimpen

Warum dieses Produkt wählen

Die galvanische Verzinnung bietet einen hervorragenden Korrosionsschutz und gewährleistet eine langfristige Leistung auch in anspruchsvollen Umgebungen. Die Elektrolytkupferbasis bietet eine überlegene Leitfähigkeit, während das Kontrollloch eine visuelle Bestätigung der vollständigen Leitereinführung vor dem Crimpen ermöglicht. Die Konformität mit DIN 46235 garantiert Maßgenauigkeit und gleichbleibende Qualität.

Ideale Anwendungsfälle

• Anschluss von mehrdrähtigen Kupferleitern in elektrischen Schalttafeln
• Herstellung sicherer Verbindungen zu Sammelschienen, Leistungsschaltern und Schützen
• Verdrahtung von Industriemaschinen und Steuerungssystemen
• Energieverteilung in Schaltanlagen und Motorsteuerzentren

Gut zu wissen

Verwenden Sie ein geeignetes Crimpwerkzeug mit der richtigen Matrizengröße für 16 mm² Kabelschuhe, um eine gasdichte Verbindung zu erzielen. Die unisolierte Schafthülse erfordert eine zusätzliche Isolierung, z. B. Schrumpfschlauch, wenn eine elektrische Trennung erforderlich ist. Der Kabelschuh ist RoHS-konform und für einen weiten Temperaturbereich von -55°C bis +150°C geeignet.
